舵机在接线以后, 会出现电机不转、角度出现抖动或者响应变得迟钝的情况, 这些现象是最常见的三类故障。本文会从接线规范、供电要点以及代码配置这三个维度出发, 提供可以动手操作的排查步骤, 这样做是为了帮助你在 10 分钟的时间内把问题定位清楚并且进行修复。
接线：三根线别接错
舵机模块通常有三根线, 这三根线的颜色分别是红色、橙色或者白色、以及棕色或者蓝色, 它们分别对应着电源正极端子的VCC、信号端子的信号输出, 以及地线端子的GND。
将红线连接到五伏特的电源上, 或者将其接至六伏特电池的正极, 同时需将棕色线与接地端GND相连起来。
信号线接任意 PWM 引脚（如 D9），注意不要接 3.3V 引脚；
供电电压处在 4.8 V 与 6 V 的范围内, 要是低于了 4.5 V, 扭矩肯定是不够用的, 要是超过了 6.5 V, 有可能把设备给烧毁掉。

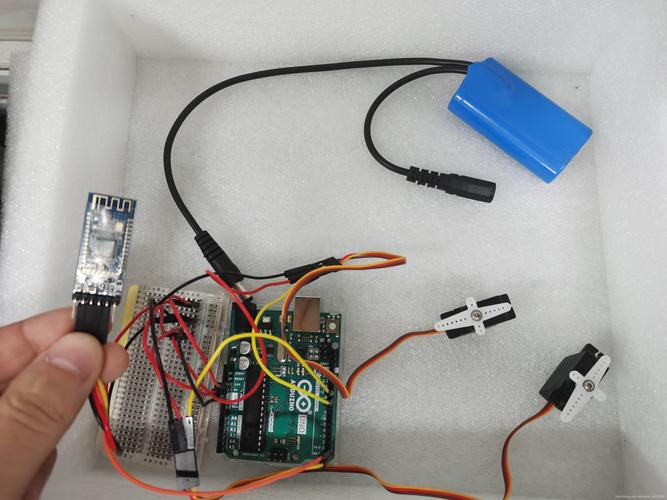

常见的案例情形是, 有一个项目使用了 USB 的接口来提供 5 V 的直接供电, 在接上了第二个舵机之后, 第一个舵机就开始了抖动, 出现这种状况的根源原因是因为 USB 供电的电流不足够, 只要换成使用两节电池串联起来进行供电, 并且电压设定为 6 V , 情况即恢复正常。
不转或响应慢：排查顺序
1. 先确认那个信号线的引脚是不是对的, 再拿万用表去量一下, 看看这个引脚上能不能测出百分之零到百分之五的脉冲宽度调制电压。
2. 检查代码里面那个由 (pin) 来代表的引脚号, 有没有和实物接线保持完全一致。

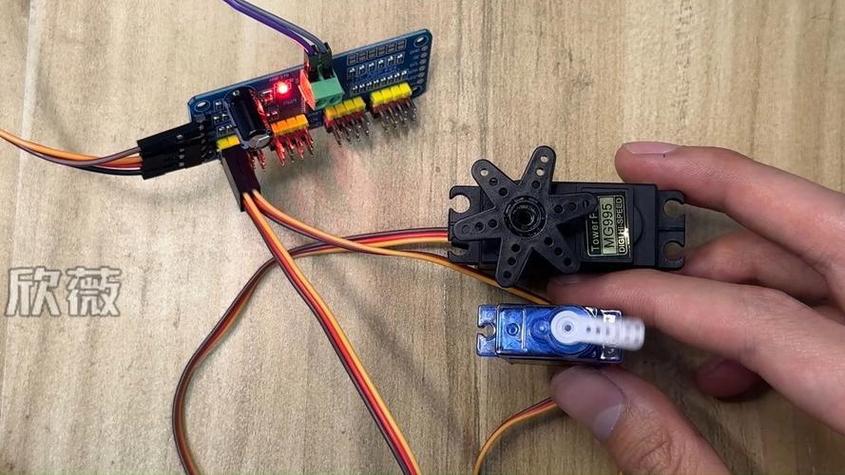

3. 如果在多个舵机共用一块五伏板子的情况之下, 需要把其他所有的舵机逐个断开, 然后再让这一个舵机单独进行测试, 以此来排除因为供电不足或者是电力竞争所导致的故障问题。
4. 如果它依旧不能转动, 那就使用示波器来观察信号的波形, 进而确认其周期是否处于 1–2 ms 之间, 并且脉宽是否在 0.5–2.5 ms 范围之内。
核心的看法出现了重复的状况, 有百分之九十的“舵机不转”的问题, 最终都可以归结为供电电压不够充足或者是信号引脚接错了位置。在排查的时候要先把电源部分检查清楚, 然后去检查一下线路的顺序对不对。做完前面这两步以后。再去怀疑代码的逻辑是不是有问题。
角度标定与代码要点
实现驱动的标准代码实际上只需要寥寥几行语句即可达成。
如果实际的角度的和设定的角度有差别, 就要写 write() 值的上面去微调一下, 打个比方说本来是写了 90 , 那就改写成 92。还有啊, 可以用 map() 这个函数来做线性上的补正补偿。
对于连续旋转舵机, 如果用 (1500) 这个参数值来设置的话, 它就处于匀速转动的状态。如果把这个数值设为 1000, 那就对应的是正方向转动了, 而设为 2000, 对应的就是反方向转动了。
行动建议
在接线之前, 要先把万用表拿出来, 用它来确认一下电源的电压是不是处于四点八到六伏这个范围里。
每个舵机都应该尽量地使用独立的电源来进行供电, 这样做的主要原因, 是要去避免让这些舵机共用5伏特的限流引脚。
在信号线以及 GND 之间, 要并联安装一颗容量为 100 nF 的电容。通过这样的连接方式, 可以有效地抑制高频干扰现象的发生。
在上电之前, 确认舵机是处于一种没有任何外力阻止的自由状态这个情况的, 这样做的目的主要是为了, 防止因为出现堵转而导致的烧毁驱动芯片这种结果的。
按照上述顺序来一步步操作, 大多数情况下, 那些涉及到设备里舵机线路连接还有调试上面会出现的各种毛病, 都能够被一次性地找到并且成功处理掉。
