船舶舵机的安装与维修这个事情, 会直接决定操舵系统的可靠性, 也会直接决定航行的安全状况。本文是按照实际操作的顺序来写的, 把从基础施工开始, 一直到吊装对接、电气接线, 再到试车验收的完整工艺过程, 都进行了梳理。
另外, 文章还针对那三类经常发生的故障, 给出了标准化的排查方法和修复方法。这些内容适用于新建船、坞修以及各种日常维护的场景。
一、安装工艺关键步骤
1）关于基础和吊装这部分工作, 是要确认为基座设定的平整度偏差数值是小于或等于零点五毫米每一米, 同时还要确保地脚螺栓孔位的偏差数值小于或等于一毫米, 则是采用双点吊具来进行操作, 在操作期间要注意让吊索之间的夹角保持小于或等于六十度的状态, 等缓慢落位之后便要进行初拧地脚螺栓的动作并复测水平情况, 在这个过程中不得以螺栓来强行对口找平, 面对常见情况时要注意到基座存在局部锈蚀或者焊接飞渣的可能性, 遇到这种情况先进行打磨直到其表面平整然后再去进行安装有。

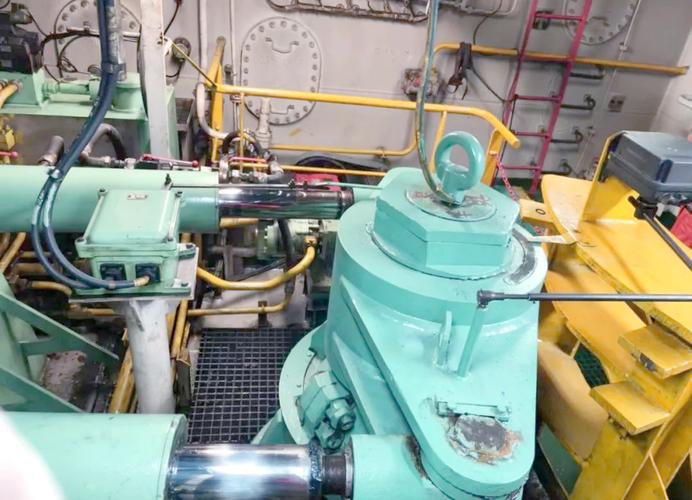

2）管路对接工作要落实, 主油缸的活塞杆要和舵臂连接起来, 这两者之间是采用浮动接头或者是球铰销轴来进行连接的, 开口销以及锁紧螺母都是齐全的, 不能缺失, 高压油管进行弯曲的时候, 其半径是不小于管径六倍的数值, 接头的位置涂上密封脂, 并且要逐圈地缠扎, 严禁使用生料带进行叠包, 也严禁采用焊接的方式进行修补。
3）进行电气接线操作, 需要把电机引出来的那些线按照既定的相序分别接入到端子排上去, 在常温的状态下, 使用五十伏的兆欧表来测量, 得到的绝缘电阻数值是一百萬歐姆以上。
此外, 针对制动电阻、温度传感器以及限位开关这些部件, 它们的接线要和铭牌上标注的电路图保持一致。要注意, 屏蔽层只需要在一端进行接地处理即可。
4）在试车之前需要进行一系列检查, 要通过点动的方式确认转向是否是正确的, 之后还要以最低控制速度来实施全行程的摆动操作, 并且需要核对舵角指示器的同步性情况怎么样。
液压油的污染度要小于或者等于NAS 9级, 而且系统保压的时间为30分钟的时候, 其压降的范围小于或者等于0.2 MPa, 只有满足了这些条件才允许进入验收环节。
二、常见故障与修复
如果发现舵机动作变慢或者完全不转动的话, 需要顺着顺序去查找原因,检查吸油过滤器是不是堵了伟创动力, 接着看溢压阀有没有被错误地调整, 再来考虑密封件是否存在老化的情况。
在确认了问题的根源之后就需要更换活塞杆的密封件以及缸体用的O形圈, 然后要把滤网清洗干净, 做完这些步骤之后再尝试重新启动设备进行测试。
当舵角指示偏移时, 需要把电位器或者编码器的零位重新进行校准, 一旦舵臂销轴的磨损量大于0.3 mm, 就更换销轴以及衬套, 并再次测量舵角的一致性。
当电机出现过热报警的时候, 你需要去检查制动器是不是已经完全释放了, 还要看看冷却风扇有没有发生卡滞的情况。另外, 你使用兆欧表来测量绕组的阻值,如果测得的数值偏差超过了±5%伟创动力舵机, 那就把它送修。
三、验收标准
我们是依据船级社的《船舶入级规范》以及ISO 17866这个要求来做事的, 具体的情况就是让整个舵从一百5°摆到零度再从0度摆回到15°, 这个摆动所用的时间是不允许超过规定的限度的, 然后最大的舵速要能够连续运转2小时, 在这中间是不能出现异常的温升并且还不能有渗漏的情况的, 还有那些电气保护的功能比如过载保护、接地保护和缺相保护这都是要一项一项地做动作试验的, 只有这些试验都合格了之后才是可以签署交付记录的。
四、行动建议
安装和验收的核心标准可以为平整、密封、绝缘以及同步这四个方面。如果其中的任何一项没有达到标准, 那么就是不允许进入下一个施工环节。每一次进行坞修或者年度检验之前, 都应该把上面的这些数据一个一个地记录下来并且存档。
舵机的运行时间如果超过了5000小时, 就强制性地更换液压油, 并且进行颗粒度的检测操作。如果发现其中任何一个指标都偏离了标准的数值, 那就应该立刻停止机器运转来进行排查, 千万不要让机器带病继续运行, 因为这样容易引发舵机卡死或者是管路爆裂等安全事故。
