网络版的舵机控制电路的主要想法其实挺简单的, 那就是要把通过网络线或者WiFi模块收到的通信数据交给单片机去分析, 然后把分析好的数据变成标准频率为五十赫兹的脉冲宽度调制信号, 用这个信号去驱动舵机, 让它能够控制角度或者控制速度, 具体该怎么设计呢, 这里从电路是怎么构成的、接口接线该怎么安排以及调试需要注意哪些关键点这三个方面入手, 给出一份可以马上动手实施的设计方案。
整个电路是按照信号的流向来进行划分, 并且一共是分成了这三个级别的。
第一级,网络通信级: 网络模块会接收上位机发送过来的角度指令。这些指令是通过TCP这种方式, 或者UDP这种方式, 又或者通过HTTP方式来接收的。然后, 这些指令会被送入MCU里面去。这个过程是经过UART这种方式, 或者是经过SPI这种方式来完成的。
第二级, 也就是控制处理级: 这里的MCu负责解析协议包, 然后通过查表或者比例计算的方式, 得出目标Pwm的占空比。
第三级,驱动输出级: 微控制器里的定时器通过pwm通道来输出五十赫兹的脉冲信号, 其中脉宽值为零点五毫秒的时候对应的是零度角, 脉宽值为二点零毫秒的时候对应的是九十度角, 而脉宽值为二点五毫秒的时候对应的是一百八十度角, 这个输出端口会直接接入到舵机的信号输入线路里去。
这里有一个大家都会遇到的案例, 这个电子工程领域专业的学生选择了用WiFi模块来搭配通用ARM内核的微控制器, 还搭配了SG90舵机, 就这样他搭建起来了一套简易的云台装置, 那台微控制器每隔20毫秒就把占空比刷新一次, 以此来让手机实现远程操控角度的功能, 整套硬件算下来成本甚至不到30元, 调试的话大概花费个小时就能让系统正常运作。

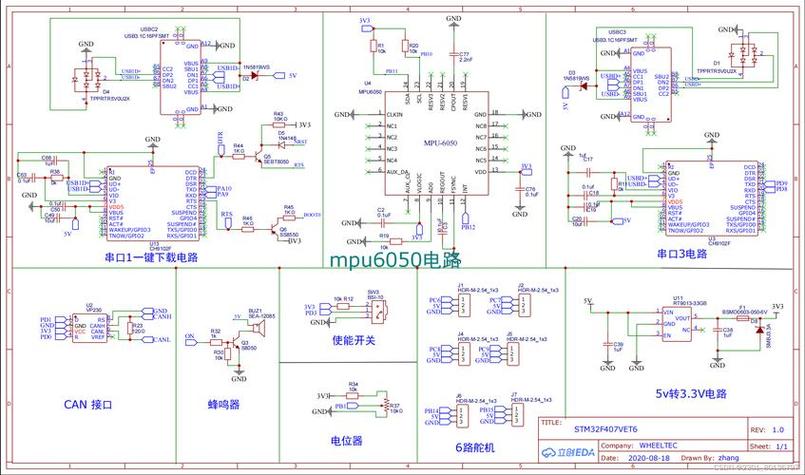

以最普通的那种例子作为说明, 这种例子由WiFi模块加上MCU再加上一路舵机构成, 这可以叫做它的一个拓扑结构。
供电方面, 五伏特的电源同时给网络模块和微控制器供电。舵机使用独立的五伏特通道, 这是因为舵机在启动瞬间的峰值电流可以达到一点五安培, 如果和控制芯片共用同一个电源轨道, 就非常容易把电压拉低从而导致微控制器复位。建议在舵机的电源回路里并联一百微法电解电容与一百纳法陶瓷电容来做本地滤波。
信号线:MCU的PWM输出引脚与舵机的橙色信号线进行直连。同时,舵机的棕色端子代表接地,它需要与MCU的GND实现共地连接。另外,舵机的红色端子代表电源正极,也就是VCC,这部分连接到独立输出的五伏电压上面去。
网络模块:把UART的TX和MCU的RX做交叉连接的处理, 给模块提供3.3V的供电, 然后让GND跟MCU那边共用同一个接地处理。
这里要再次做出强调, 核心要点就是供电隔离与信号共地, 这两者是网络版舵机控制电路稳定运行的两条底线。如果供电没有做到隔离, 那么当舵机执行动作时, 微控制器有很大概率会出现复位的情况；如果信号方面没有做到共地处理, 脉冲宽度调制波形就会引入地线环路之中的噪声, 进而导致舵机持续抖动。。
在调试的过程中, 遵循这样的原则, 也就是先把空载的情况给处理好, 然后再去处理带载的情况。
第一步, 先把舵机断开连接, 接着要用示波器去检查一下PWM引脚输出的信号周期是不是稳定在二十毫秒这个样子, 同时还要看看脉冲宽度是不是能够随着指令发生线性的变化, 这个变化的范围应该是从零点五毫秒到两点五毫秒之间。
执行第二步操作, 让上位机发送角度相关的指令, 接着去观察单片机串口显示出来的回应信息, 以此来判断解析通信协议的过程以及计算脉冲宽度的方法是否正确无误。
执行第三步操作, 我们需要将舵机进行连接接入。我们要从那个处于九十度中间位置的地方出发。随后需要一步一步地向零度的边界去进行测试响应工作, 同时还需要向一百八十度的边界方向进行相应的测试响应动作。
高频故障速查：
舵机出现卡死不转的现象或者出现周期性的抖动情况, 这大多都是因为供电电压不够用或者地线的阻抗过高的原因所导致的。大家只需要把地线加粗一点就行。另外还要确认一下是否使用了独立的电源来供电, 这样通常就可以解决这个问题了。
角度和指令之间存在固定的偏移。需要对PWM脉长和角度之间的线性映射关系进行重新校准操作, 同时要检查机械零点的位置状况。
网络断连后舵机失控：在MCU中增加通信看门狗，中断超时超过1秒自动归零至安全角度。
网络版舵机控制电路的设计, 其本质其实就是把通信、解析和驱动这三件事给解耦开, 形成了三个级别。你只要抓住了供电隔离、信号共地、协议校验以及超时保护这四个方面最关键的地方, 绝大多数在接线还有调试中遇到的问题, 都能够从源头上就被避免掉了。
1. 第一步是搭建一个最小系统, 这个系统中包含有一个网络模块、一个微控制单元以及由一路脉冲宽度调制信号驱动的一只舵机, 先让这些部分跑通整体的全部流程, 然后在此基础上再逐步扩展至支持多路的配置。
2. 每当增加一路舵机的时候, 需要对电源容量进行同步的核算, 并且要预留百分之三十的余量存在, 这样做是为了避免发生集体过载的现象。
3. 通信协议这地方, 你得把校验加上, 还得有超时归零的那个机制要搞上, 为啥? 这是因为, 在工程落地的这个过程里面, 这个事儿, 它是不可省略的安全底线, 你懂的。
