液压舵机转向器是船舶转向系统的核心执行机构, 它的工作的基本原理可以概括为这样一点, 那就是要把来自外界的舵令信号, 转化为液压油内部产生的压力差, 利用这个压力差去驱动那些主要油缸去推动舵叶发生偏转的动作, 接着再通过反馈机构来实现闭环控制的一个过程, 对于想要去掌握关于船舶操舵系统的设计与故障诊断的知识的人群来说, 理解这个基本原理是特别重要的一个基础环节, 下面我们就从核心结构、工作流程以及常见故障这三个具体的维度来对其进行一个系统性的拆解操作。

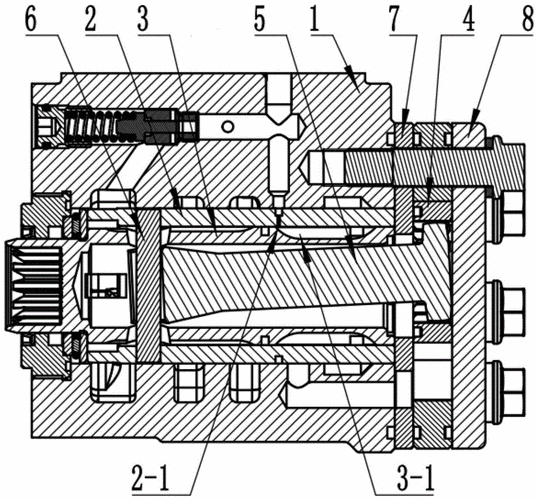

核心结构五大部件
液压舵机的转向器, 它由五个关键部件所组成, 这五个部件一个都不能缺少。
1. 舵令传感器（电位器/编码器）: 它被安装在舵轮上, 或是安装在自动舵控制箱内。它的作用是, 将舵轮的转角, 或者目标舵角, 转换为电信号。这个转换得到的电信号范围, 是05V, 或者是420mA。
2. 伺服控制阀,也就是常说的比例伺服阀: 它会接收那些控制信号, 然后非常精确地去调节液压油的流量还有方向。这个部件在整个系统里面扮演的就是“阀门”这样一个角色。
3. 主液压油缸（双作用缸）, 它能够将液压能转化为直线推力, 从而推动舵柄进行摆动动作。
4. 有一个东西叫舵柄与舵叶, 这个东西的情况是这样的, 液压缸是通过连杆那个机构去驱动舵柄进行旋转的, 然后呢, 就是这个舵柄再去带动那个舵叶发生偏转的动作。
5. 舵角反馈机构（回零电位器）: 这个装置会实时地去检测实际的舵角有多大, 接着, 它会把获取到的信号又送回到控制系统里面去参与运算, 如此这般的操作, 便形成了一个所谓的闭环结构。
完整工作流程（四步闭环）
我们可以使用典型的案例来加以说明: 当驾驶员把舵轮朝顺时针的方向转动, 从而让舵角从零位的正航位变化到右满舵的四十度时, 系统方面到底会做出怎样的响应动作?
第一步（信号输入）, 舵令传感器检测到舵轮角度发生变化的时候就输出对应的电信号, 并且把这个电信号送到伺服控制阀里面去。
第二步（液压驱动）就是伺服阀开口, 高压油, 通常压力达到25MPa, 从泵源通过阀体进入到主油缸的无杆腔里, 有杆腔负责回油, 油缸里的活塞向外伸出, 这个动作能推动舵柄向右偏转。
第三步（机械执行）: 舵柄带动舵叶偏转, 水流作用产生转船力矩, 船头开始向右偏转。
第四步（闭环反馈）: 舵角反馈传感器会去检测实际舵角的情况, 然后把这个信号送回控制系统里面, 接着跟目标舵角来进行比较。当偏差渐渐趋近于零的时候, 伺服阀就会回中, 与此同时油缸停止运动, 系统就进入了保持状态。
整个闭环的响应时间通常是小于那个一点五秒的, 这确保了船舶转向的这种及时性以及那种准确性。
常见故障与排查要点
在实际的运维工作当中, 能够观察到的故障现象里, 以下这些故障的出现频率是排在最前面的。
舵偏转迟缓或不到位: 这多半是因为伺服阀比例线圈衰减了, 或者是主油缸内部有泄漏现象, 原因是密封件老化了。在排查问题的时候, 需要先检查一下油压是不是达标, 然后再一个一个地去检查阀芯和密封的情况。
舵角反馈失准: 出现这个情况的主要原因是回零电位器的零点发生了漂移, 你需要重新校准一下零点, 同时还得检查接线端子有没有氧化的问题。
系统异响与油温过高这是因为泵源磨损或者是液压油被污染了, 从而导致内部的泄漏量增加了, 你需要检查油液的颗粒度是否符合ISO 4406标准的要求, 并且还要更换滤芯。
如何高效学习原理（行动建议）
在人们通过文字和图解建立起基本的认知框架之后, 建议按照下面的这一条路径来进一步深化自己的理解程度。
1. 去那些大家用的主流视频平台进行搜索, 搜索的内容要包含这些词, 也就是“液压舵机 工作原理 动画”, 要优先挑出那些带有3D结构剖解的教学视频, 还要看是否有油路流动箭头的标注, 时长保持在10至15分钟这个范围是比较合适的。
2. 你要把这个文章里面的结构拆解还有那个四步的这个流程给弄好了, 然后你看视频的时候呢, 你得边看边把各个部件的位置给它标注好, 这样就能建立起那个“信号”还有“液压”以及“机械”它们之间的对应的这种记忆关系。
3. 在完成学习活动以后, 去试着不看任何参考资料来独立地把完整的液压回路图给画出来, 这其中要包括泵源、伺服阀、油缸、反馈以及回油管路这些部分, 如果能准确无误地画出来, 那就代表对于原理这一块的掌控已经达到真正掌握的状态了。
核心结论重申: 液压舵机转向器的本质就是一个闭环系统, 这个系统的信号流向是从电信号到液压能, 再到机械运动, 还要进行反馈校正。在这一套体系里, 伺服阀是精度上的核心重点, 主油缸是提供力量的核心重点, 而反馈机构则是稳定性上的核心重点。
只要弄懂这三样东西是怎么协同配合的，那就等于搞懂了整台转向器原理的最核心的部分。我们建议你将这步流程的文本打印出来, 并且随时带在身边, 同时还要配合着观看一次视频学习的内容, 这样就可以在三十分钟之内的时间里完成从认知到应用的全链路的闭环了。
