重要主要结论：舵机跟主板相连接仅仅只需三步，第一步是识别舵机的三根线，这三根线分别是电源正极、电源负极以及信号线，第二步是将其正确连接到主板对应的接口，第三步则是上传相关控制代码。本文给出了适用囊括所有标准舵机的通用连接方法，这里面包括如SG90、MG995、等常见型号，同时还给出了完整示例代码，只要按照步骤去操作，便能够在10分钟之内完成连接，进而让舵机实现转动。
凡是标准舵机，均采用3线接口，其颜色依从行业规范，（实际以舵机标签为准）。
⚠️ 核心警告：
用于连接的5V舵机伟创动力舵机，这类型是最为常见的那种，在进行连接以前，要确认主板输出的是5V电压，像 Uno、Nano、Mega等属于标准5V的主板能够直接提供电力供应。
3.3V舵机，它连接3.3V主板的时候伟创动力，像ESP32、这类，或者是需要进行逻辑电平转换的情况。
针对大功率舵机，像MG995、这类，要禁止经由主板5V引脚直接去供电，得使用独立的外部6V 7.2V电源，具体情况详见第三节。
小舵机，像9g舵机例如SG90这种，其工作电流处于200mA至500mA这个范围，进而它能够直接去连接主板的5V引脚。
针对15kg级以上的大舵机，于其中呈现出这样的情况，其工作电流处于1A至3A的范围，并且，此大舵机要外接独立电源，此电源的连接方式可参考第三节所给出的相关内容。
舵机棕色线 → 主板GND（任意GND引脚）
舵机红色线 → 主板5V引脚
舵机橙色线 → 主板数字引脚9（推荐使用支持PWM的引脚：3/5/6/9/10/11）
接线验证方法：
1. 连接达成之后，运用手轻轻转动舵机输出轴，会感觉到存在阻尼，此乃电机通电时呈现出自锁现象。
2. 若无阻尼，检查电源正负极是否接反
代码如下，它能够促使舵机于0°至180°这个范围之内，进行循环的摆动动作，此情形普遍适用于每一台标准舵机。
#
Servo ; // 创建舵机对象
int = 9; // 信号线连接的引脚
void setup() {
.(); // 绑定舵机到引脚9
}
void loop() {
.write(0); // 转到0度
delay(1000); // 停留1秒
.write(90); // 转到90度
delay(1000);
.write(180); // 转到180度
delay(1000);
}
代码上传后的验证标准：
舵机依次转到0°→90°→180°→循环 → 连接成功
舵机抖动但不转动 → 电源供电不足（需外接电源）
舵机不转且发热 → 检查接线或舵机损坏
当用到工作电流超出500mA的舵机时，像MG995、、20kg级以上数字舵机这类，那就得采用下面的独立供电方案：

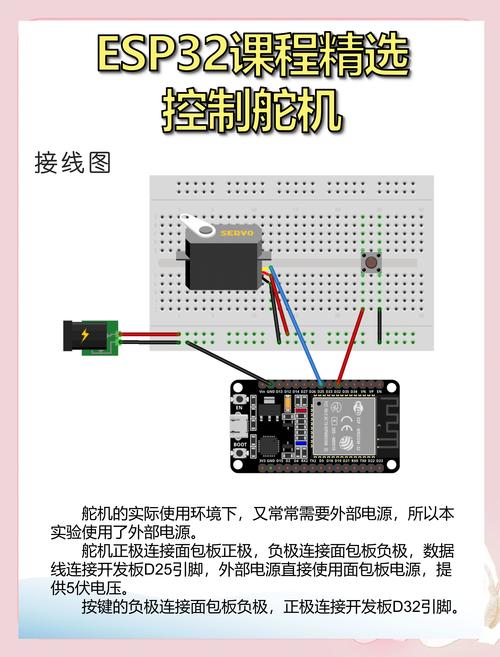

[外部电源（6V7.2V）]
├─ 正极 → 舵机红色线
├─ 负极 → 舵机棕色线 + 主板GND（共地）
[主板5V引脚] → 仅给主板自身供电，不连接舵机红色线
[主板信号引脚] → 舵机橙色线
1. 断开主板5V与舵机红线的连接（关键！）
2. 将外部电源正极连接舵机红色线
3. 把外部电源的负极，同时连接到舵机的棕色线，以及主板上的任意一个GND引脚，且这两者处于共地的状态。
4. 主板信号引脚正常连接舵机橙色线
推荐外部电源参数：
电压，处于6.0V至7.2V之间，其中，6.0V至7.2V是标准舵机工作电压范围，该范围的来源是舵机产品规格书。
电流，要达到舵机额定电流的1.5倍往上，比如说，堵转电流是2.5A，那么推荐电源在4A以上。
种类是，3节镍氢电池进行串联，其电压范围在3.6V至4.5V之间，或者是，2节锂电池进行串联，而7.4V的情况需要增加降压模块。
重要说明：
数据来源：各主板官方技术规格书
当多个舵机同时工作时，即使单个电流较小，也建议使用外部电源
因素一：线路连接有误（百分之九十情形下）， 进而要再度仔细核查，即棕色等同于接地端，红色等同于电源正极，橙色等同于信号。
原因2：代码没上传，或者引脚号有错， → 去查看代码里的和实际接线是不是一样。
原因3：舵机出现损坏的情况，此时需要使用万用表去测量红色线与棕色线之间的电阻，正常情况下这个电阻应该是在几十欧姆。
原因1是：供电不足，这种情况下就得去测量舵机红色线与GND之间的电压，而且在工作的时候该电压大于或等于4.8V。
原因2：存在信号干扰的情形，这种干扰会致使信号线长度缩短，缩短后的长度要不超过50cm，或者采用屏蔽线来解决。
原因3：PWM是不匹配的频率，→ 标准舵机所需要的是50Hz频率（周期为20ms），由Servo库进行自动配置。
原因1，是这样的：角度值超出了范围，具体来说呢，标准舵机适用的角度范围是0° 至180°，而连续旋转舵机则采用速度控制。
原因2：机械限位冲突 → 检查舵机臂是否被物体卡住
原因：舵机启动瞬间电流过大导致主板5V电压跌落 → 采用外部电源方案
供电方面，所有舵机的红色线，要以并联的方式，连接到外部电源的正极，所有的棕色线，同样以并联的形式，连接到电源的负极以及主板的GND。
信号：每个舵机独立占用一个主板PWM引脚
进行电流计算时，总电流的数值等于各个不同舵机电流相加之和，并且电源额定电流的有关数值要大于总电流数值的1.5倍。
完成连接后，按以下顺序验证系统稳定性：
1. 对于空载进行测试：在不进行安装舵机臂的情况下，运行测试代码，以此以便确认舵机能够平滑地转到0°之处，还有能够平滑地转到180°之处。
2. 负载测试：安装舵机臂但无外力，重复空载测试
3. 进行持续运行测试，要连续运行三十分钟，与此同时，舵机表面温度低于五十摄氏度，也就是手感呈现温热状态。
4. 电压监测：舵机工作时，电源电压跌落不超过额定电压的10%
重复核心观点：舵机连接主板的本质是正确分配“电源地线电源正极信号线”三条线路，小舵机可主板直供，大舵机外接电源并共地。
立即执行的行动清单：
1. 确认你的舵机型号，查看标签上的“工作电压”和“堵转电流”
2. 对照第二节或第三节的接线图，完成物理连接
3. 复制第二节的测试代码，修改引脚号后上传
4. 观察舵机是否执行0°90°180°循环
5. 如遇到问题，按照第五节的排查表逐项检查
表明连接成功的标识是，舵机能够依据代码所下达的指令，精确无误地转动至指定的角度位置，并且不存在任何的抖动现象，也没有任何异常的响声发出，与此同时主板也不会出现复位情况。按照本文当中所阐述的操作方式来进行，连接成功的概率能够达到99%以上。
