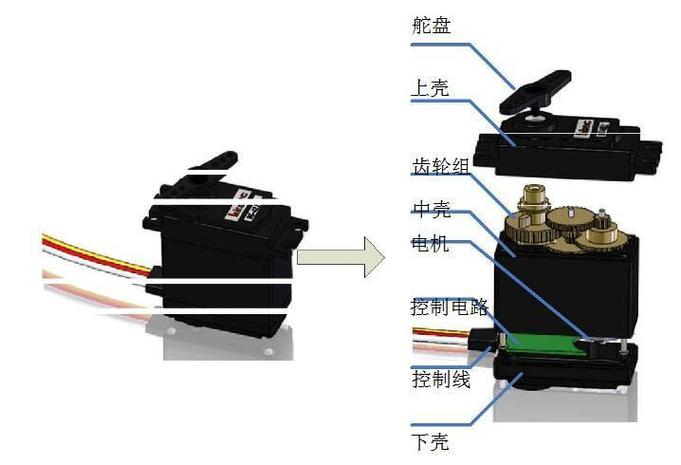

舵机电气原理图，是用于理解舵机工作原理的关键所在，是开展故障维修时的核心依据，也是进行电路设计的核心依据。一张符合标准的舵机电气原理图，将从输入控制信号开始，到驱动电机转动，再到输出位置反馈的完整闭环过程，进行了完整展示。不管舵机是什么品牌，也无论其型号怎样，其电气原理图都遵循统一的基本架构，是由以下五个核心功能模块构成的：
功能：为舵机内部所有电路提供稳定、合适的工作电压。
典型构成：
通常被标注成 VCC（正极）以及 GND（负极）的，属于电源输入端，其常见的工作电压是 4.8V 7.4V，而高压舵机的工作电压能够达到 8.4V。
通常会运用三端稳压芯片（像是 7805 系列或者是它的低压差可替代型号），来对输入电压进行稳定处理，使之稳定到 5V，从而给主控芯片以及位置反馈电位器供应电力，这便是稳压电路。
对于原理图识别的要点而言，要去寻找到 VCC 网络标签，还要找到 GND 网络标签，接着要追踪 VCC 网络标签连接至稳压芯片的输入引脚，并且要追踪 GND 网络标签连接至稳压芯片的输入引脚。
具备这样的作用，能够接纳来自外部的控制器，像是飞控、单片机这类发出的控制信号，并且来做噪声滤除这件事，以及进行波形整形。
典型构成：
信号输入端：标注为 PWM 或 SIG。
信号整形电路，一般是由上拉电阻构成，还有RC滤波电路，也就是电阻与电容组成。比如说，有一个10kΩ的电阻被连接到VCC，此为上拉操作，另外有一个0.1μF的电容连接到GND伟创动力舵机，这是用于滤波的，其目的在于消除信号尖峰以及噪声干扰。
常见信号标准是，周期为20ms的信号，其高电平持续时间处于0.5ms至2.5ms之间，这种信号是PWM信号，且高电平对应0°至180°或者0°至270°。
原理图识别的要点在于，要寻找到 PWM 输入端，在其之后会跟着一到两个电阻，还有一个接地的电容。
该项功能，是对输入的 PWM 信号予以解析，从中读取当前位置的反馈值，接着计算差值，随后输出电机驱动指令。
典型构成：
主控芯片，其常见型号涵盖了 、 等，是 8 位或者 32 位的微控制器。该芯片，有特定的引脚，连接到了 PWM 输入端、位置反馈端以及电机驱动输入端。
关键外围电路：
晶振或者振荡电路，它的作用是为主控芯片供应时钟源，像是那种8MHz的晶振。
复位电路：包含一个电阻和一个电容，确保芯片上电时正常启动。
关于原理图识别的要点是，要去寻觅那种呈现方形的、带有多个引脚的集成电路也就是IC，该IC的引脚会连接到晶振，晶振有着标注XTAL或者OSC，并且IC的引脚还会连接到复位电路，复位电路是实际存在的部分 ,与IC引脚相连。
功能是，依据主控芯片给出的指令，对直流电机实施正转控制，以及反转控制，还有制动控制，并且进行转速控制。
典型构成：
含 4 个 （金属 氧化物半导体场效应管）又或 4 个三极管组合，构成 H 桥电路。要是原理图内里不存在专用驱动芯片，那么就会描绘出这 4 个晶体管的连接形式：两个 PNP（或者 P ）充当上桥臂，两个 NPN（或者 N ）担当下桥臂。
续流二极管，于每个电机驱动输出端，和电源之间，之间还和地之间，通常会并联肖特基二极管，像 SS34 那种，用来消除电机通过反向感应而产生的电动势，是这样的情况。
原理图识别的要点在于，要寻找到连接至电机，也就是标注为 M+ 和 M 的，驱动芯片或者晶体管组。同时，要留意由四个晶体管所构成的“H”形状的布局。
能力：即时监测舵机输出轴的角度方位，且把它转变为电压信号回传给主控芯片。
典型构成：
电位器，它是一种三端器件，其两端分别与VCC以及GND相连接，并且中间的滑动端也就是抽头，连接到主控芯片的负责ADC也就是模数转换功能的输入引脚处，其常见的阻值范围是从1kΩ到10kΩ。
保护电阻，电位器滑动端和 ADC 引脚之间，有可能会串联一个限流电阻（像是 1kΩ 这样的）。
原理图识别的要点在于，要去寻觅一个有着箭头（此箭头意味着可调）的电阻符号，该电阻符号的三端，其一与电源相连，其一与地相连，还有其一与主控芯片的一个引脚相连。
1. 信号输入，是由外部控制器所产生的 PWM 信号，该信号先传至舵机 SIG 引脚，之后经过整形电路，也就是 RC 滤波，输入到主控芯片的 PWM 捕获引脚。
2. 状态读取时，主控芯片借助 ADC 引脚把电位器滑动端的电压值读取出来，之后经过换算，从而得到当前实际角度。
3. 围绕误差计算展开，主控芯片先是把源于 PWM 信号的“目标角度”拿来，而后将这“目标角度”同与之不同的“当前角度”去做比较，最终计算出角度偏差。
4. 偏差的大小以及方向被主控芯片依据，主控芯片朝着H桥驱动电路输出控制信号，比如偏差呈现为正的时候，输出正转信号这种情况，偏差呈现为负的时候，是输出反转信号的情形，偏差接近零的时候，输出制动信号。
5. 电机驱动，H桥电路对控制信号予以放大，进而驱动直流电机，使其按照相应的速度以及方向进行旋转。
6. 机械进行减速以及输出，电机开始旋转，其旋转借助齿轮减速组，带动输出轴转动，同时带动电位器转动，进而形成闭环控制，一直到当前角度等同于目标角度的时候，电机才会停止。
参照常见维修实例情况，超过90%的舵机出现的故障能够借助对照电气原理线路图迅速确定位置。
故障呈现情况 存在的有可能原因（针对对应的原理图模块而言） 展开排查的具体步骤 |。
: : : |
舵机完全无反应 1. 电源模块断路
2. 主控芯片出现损坏状况，，要把万用表拿来测量，测量 VCC 与 GND 之间的电压，看其是否处于正常状态。
2. 测量稳压芯片输出脚是否为 5V。 |
舵机抖动、无法定位 1. 电位器接触不良或磨损
2. 信号整形电路当中的滤波电容出现失效情况 ，测量电位器中间脚跟两端脚的电阻数值 ，旋转的时候是否呈现线性变化。
2. 替换信号输入端的 0.1μF 电容。 |
1. 舵机具备能够转动然而却没有足够力量的情况，2. 是H桥驱动电路里的其中某一个MOS管出现了损坏。
2. 电机自身出现老化情况，要进行如下操作：测量关于 H 桥的众多输出端，分别针对对地、对电源的阻值，观察是否存在击穿或者断路的状况。
2. 将电机脱离电路，直接加电测试扭矩。 |
舵机仅仅朝着单一方向转动，H桥驱动电路其中一侧的晶体管出现损坏，或者驱动芯片的通道坏掉了，要去查验主控芯片至H桥输入端的控制信号是不是正常（这需要借助示波器）。
1. 强调官方渠道会优先适用，就是要去到舵机生产厂商所拥有的官方网站那里，然后在其“下载中心”这个特定的区域，或者“技术支撑”板块，要不然就在产品详细情况的页面里，去寻觅“数据手册（）”或者“用户手册”。而这个文档当中一般会涵盖由官方进行过验证的电气原理图。
2. 针对反向测绘法而言，要是不能得到官方原理图，那么能够采用下面这些步骤来自己进行测绘。
小心拆开舵机外壳，露出电路板。
启用万用表的蜂鸣档，从关键引脚出发，关键引脚包括VCC、GND、SIG、电机引脚、电位器三脚伟创动力，逐个去测量和各电子元件的连接关系。
分别记录下每一个元件，包括芯片型号、电阻值、电容值，还要记下它们之间的连接网络，然后运用绘图软件，比如 EDA，或者通过手绘的方式，去还原出完整的电路连接。
3. 信息验证：对测绘得到的原理图，使用以下方法验证准确性：
开展芯片型号核对工作，需进行查询操作，查询的对象为主控芯片以及驱动芯片的官方数据手册，以确认它们的引脚定义，还要确保其与测绘连接保持一致。
电阻测量，运用万用表，在线或者离线的方式，去测量电阻值，电容测量，以此类推，也是运用万用表，在线或者离线测量，得到电容值，之后与原理图标注相互进行核对。
做一个功能测试，依据测绘出来的原理图，去剖析其中应该达成的功能，然后给它上电，对实际情况中的舵机进行测试，看其是不是完全契合预先期望达成的行为。
为了切实把控舵机电气原理图，且能够切实有效地将其运用到实践当中，给出如下建议，需按照以下顺序去执行：
1. 找一份标准舵机原理图，优先要从某一款常见的 PWM 模拟舵机的数据手册里去获取官方的原理图。
2. 照着本文的“核心构成”依次去识别，于原理图之上，用有着不同颜色的笔，将电源模块标出来，把信号输入模块标出来，将主控模块标出来，把驱动模块标出来，把反馈模块标出来。
3. 通过实际操作来对一个实体舵机进行测量，将一个处于正常工作状态的舵机拆开，接着使用万用表的“蜂鸣档”，用于验证原理图之上关键节点的实际连接关系，这里所说的关键节点例如像 VCC 到稳压芯片输入脚这样的情况。
4. 假设进行模拟故障排查，于原理图之上，以人工方式设定一个故障，像是断开滤波电容这种情况，进而剖析会引发怎样的现象，之后在实体电路那里模拟该故障，以此来验证你的判断。
核心观点再次强调：不管舵机外观怎样改变，其电气原理图一直围绕“闭环位置控制”这个本质，由电源模块、信号模块、控制模块、驱动模块、反馈模块这五个固定的模块所组成。了解这五个模块的功能特性以及识别方式，是看懂任意一张舵机电气原理图、迅速解决实际应用问题的唯一有效途径。
安全方面的提醒是，当开展舵机电路测绘这个行为或者进行舵机电路维修操作时，一定要将电源断开，并且要运用万用表去确认电源端电容剩余电流已经完全释放为空，以此来防止出现短路行为或者触电所带来的风险。
