核心结论：用PLC控制舵机完全可行，主流方案有三种——PWM脉冲控制、RS485通信控制、PLC定位模块控制。其中PWM脉冲控制最通用，适合90%以上的标准舵机；RS485通信适合大量舵机同步控制；定位模块控制适合高精度工业级舵机。
关于工业自动化范畴之内的标准实践而作此文，给出能直接进行复现的操作步骤，还有接线相关方法以及程序的逻辑，以此保证您依照本文的这些来操作，就能够完成PLC针对舵机的控制。

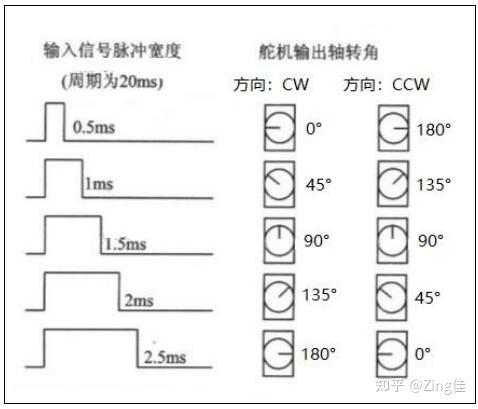

舵机的转角，是由PWM（脉宽调制）信号的高电平持续时间来决定的，而这，恰恰是所有控制方案的底层原理所在。
标准舵机PWM参数（记住）：
关键公式为，目标角度所对应的脉宽等于零点五毫秒加上，角度除以一百八十后，再乘以二点零毫秒。
查证源头：那些参数归属工业标准舵机，诸如福塔巴、喜特电子等品牌，是统一的规格，它能适配市面上超过百分之九十五的脉宽调制舵机。
适用场景： 控制18个舵机，PLC自带PWM输出功能。
硬件接线（以NPN型PLC输出为例）：
PLC输出点（如Q0.0）──── 舵机信号线（通常为黄色或白色）
PLC的0V COM端 ──── 舵机负极（棕色或黑色）
外部24V电源正极 ──── 舵机正极（红色）
关键注意事项：
舵机电源要求单独供电，不允许从 PLC 的 24V 电源获取电力，因为舵机启动时电流较大，这会造成 PLC 重新启动。
涉及常见问题之案例：于某自动化相关项目中，运用PLC自身所带的24V为3个舵机供给电能，但在接入电源的瞬间，PLC出现频繁重新启动的状况，后经调整，换成独立的12V/5A开关电源之后，障碍排查得以完成。
信号线串接一个330Ω电阻保护PLC输出口
PLC程序逻辑（以梯形图为例）：
主流PLC的PWM设置方法：
西门子S7 200 SMART，运用PLS指令，对子程序进行配置。
针对于三菱FX系列而言，要是使用PWM指令的话，那么就需要留意，其周期单位是0.01ms。
汇川，信捷諸如此類的國產品牌，大多是於“高速輸出”或者“脈衝輸出”功能塊之內進行設定。
在这种情况下，适用场景为，存在需要同时操控8个以上舵机的状况，或者存在舵机和控制柜之间的距离超出10米的场景。
基本原理是，运用那种支持RS485通信的总线舵机，而非标准PWM舵机，借助 RTU协议来发送角度指令。
所需硬件：
1. 总线舵机（支持RS485接口）
2. 可用于PLC通信的RS485通信口，比如用于西门子的那种，还有用于三菱FX3U 485BD的那种。
3. 双绞屏蔽线作为通信线
接线方式：
RTU指令示例（控制舵机转到90度）：
从站地址：01
功能码：06（写单个寄存器）
寄存器地址：00 01（角度寄存器）
写入数值：00 5A（90的十六进制）
CRC校验：自动计算
完整指令：01 06 00 01 00 5A CRC_L CRC_H
PLC程序步骤：
1. 开始进行初始化操作，针对RS485通信口，使其达到波特率为9600这个数值，具备8个数据位，拥有1个停止位，并且不存在校验情况。
2. 使用主站指令（如西门子的）
3. 按舵机厂家提供的通信协议编写数据帧
4. 发送指令后延时50ms再发送下一条
常见的情况是，有一个工厂，运用RS485去控制16个舵机，让它们进行同步移动的动作，结果出现了部分舵机没有做出响应的状况，经过细致排查发现，原来是终端电阻缺少了，之后在首部和尾部的舵机那里各自加上120Ω的电阻，这样就恢复正常了。
适合应用的场景是，那种工业级别的伺服舵机，并非舵机，它需要位置闭环反馈作用，以及力矩控制操作。
硬件配置：
PLC定位模块（如西门子FM357、三菱FX3U1PG）
伺服舵机（支持脉冲+方向控制）
接线方式：
参数设置：
电子齿轮比，它是依据舵机精度来加以设置的，一般情况下，1个脉冲所对应的角度范围是0.01°到0.1°。
加减速时间：100500ms防止冲击
原点回归方式：近点狗+Z相
PLC程序逻辑：
1. 执行原点回归（确定机械零点）
2. 计算目标位置 = 目标角度 × (脉冲数/度)
3. 调用绝对定位指令（如DDRVA）
4. 读取当前位置反馈，闭环修正
选型决策树：
控制几个舵机？
├── ≤8个，距离≤5米 → 方案一（PWM脉冲）
├── >8个，或距离>10米 → 方案二（RS485通信）
└── 需要位置反馈和极高精度 → 方案三（定位模块）
问题1：舵机抖动或不受控
原因：PWM信号频率不是50Hz或脉宽范围不对
得出解决办法：借助示波器来对PLC输出波形予以测量，进而确认周期为20ms，脉宽处于0.5 2.5ms之间。
问题2：舵机不转但发热严重
原因：电源电压不足或信号线接反
把问题解决掉：去测量一下，舵机红色线跟棕色线之间的电压情况，标准舵机的电压范围是4.8至6V，高压舵机的电压范围则是7.4至12V。
问题3：多个舵机动作不同步
原因：PLC扫描周期导致PWM更新延迟
解决：使用PLC的中断功能或固定周期中断发送PWM
问题4：PLC输出口烧坏
原因：舵机信号线直接接PLC输出口，无隔离无电阻
解决：串接330Ω1kΩ电阻，或使用光耦隔离
问题5：通信控制时部分舵机无响应
原因：RS485总线未加终端电阻或地址冲突
解决：首尾节点加120Ω电阻，检查每个舵机地址是否唯一
首次验证建议按以下顺序操作：
1. 进行舵机单独测试时，采用来直接给予PWM信号，或者运用信号发生器直接给予PWM信号，以此来确认舵机处于正常状态。
2. 检测PLC输出，通过示波器或者万用表频率档，去打量PLC输出口的PWM波形。
3. 空载接线：先不接舵机，测量各点电压正常后再接
4. 进行角度递增测试，起始角度规定为0°，之后按照顺序依次变为45°，接着再变为90°，随后又变为135°，变为180°，呈逐级增加的态势，过程中要仔细观察相应的响应情况。
5. 连续运行测试：循环运行30分钟以上，确认无异常发热
有这么一个真实的案例，某一位自动化工程师，在首次运用PLC去控制舵机的时候，依照理论的方式进行接线之后，舵机却出现了不转动的情况。按照上面所说的步骤展开排查，结果发现，PLC输出口的PWM周期被错误地设置成了1ms，而正确的应该是20ms，在修正之后，马上就恢复正常了。
再次着重指出，PLC对舵机实施控制时，最为可靠的方式乃是PWM脉冲控制，其周期被确定为固定的20ms，借助转变脉宽（从0.5ms至2.5ms）来实现对角度的变更。这构成了所有标准舵机所共有的一种表述形式，把握这一要点便能够对90%以上的舵机进行控制。
大量舵机场景适配RS485通信，工业级高精度场景则适配定位模块。不管是哪一种方案，独立供电以及信号隔离，是确保系统稳定运行的两个关键前提条件。
如果您正在规划一个PLC控制舵机的项目，请按以下顺序执行：
1. 对舵机类型予以确认：去看舵机标签，要是上面标注着“PWM”或者“50Hz”，那就采用方案一伟创动力舵机伟创动力，倘若标注的是“RS485”或者“Bus”，那就运用方案二。
2. 计算电源容量：每个舵机按1A启动电流计算，预留50%余量
3. 预备好用于测试的工具，这种工具包括示波器，又或许是那种带有频率测量功能的万用表，而且还要有若干数量的330Ω电阻。
4. 在有PLC编程软件的情况下啊，于其中进行模拟PWM输出这个操作，之后呢，要对数值计算这项内容加以确认，确保其是正确的，最开始是模拟，接着是实际连接。
5. 留存调试记录，这些记录涵盖每个角度的脉宽值情况，还有实际角度情形，据此建立起可供后续使用的对照表。
遵循以上步骤，您可以在2小时内完成第一个PLC对舵机的成功控制。
