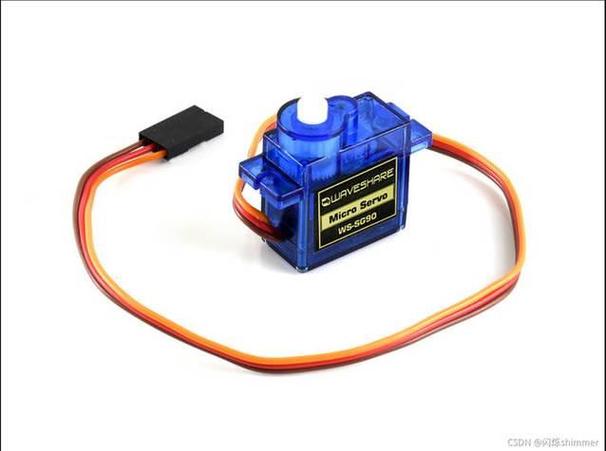

得出的直接结论是：并非一定如此。像9g塑料舵机这种小型舵机，在处于低负载状况时，能够由接收机或者控制板直接进行供电；然而呢，对于25kg以上金属舵机这类中大型舵机，或者是多个舵机并联开展工作时，强烈地建议要单独供电。错误的供电方式会致使设备出现重启、失控甚至是烧毁的情况，下面会依据常见情形来为您清晰地讲明白判断标准以及具体的做法。
舵机开展工作期间，是需借助电流来促使电机进行转动的。平常常见到的遥控接收机或者开发板，像这种呢，其板载稳压器一般情况下仅仅能够供给0.5A到1.5A的持续电流。在堵转的情况下，一个用于标准9g的舵机，有可能瞬间需要0.8A，一直到1.2A，而一个用于20kg级的金属舵机，在运转的时候，就需要1.5A伟创动力，一直到2.5A，如果堵转，甚至会超过3A。
实际发生的事例是，好多刚开始接触的新手在制作机械手或者小车期间，采用一块主板一同向3个舵机供应电力。一旦按下启动按钮，屏幕就开始闪动，舵机出现抖动现象，主控板重新启动，这就是电流不够充足的具有代表性的表现状况。在单独进行供电之后，问题马上就不存在了。
请对照下表快速判断，满足任一条件即建议单独供电：
> 数据来源：基于行业通用的舵机规格书及实测经验汇总。
1. 要准备一个单独的、具有稳压功能的电源，其输出的电压需要和舵机额定的电压保持一致，这个电压常见的有5V、也有6V、还有7.4V，其输出电流的能力要大于或等于所有舵机峰值电流之和再乘以1.5倍。
选取那种超过或者等同于六伏特以及六安培的电源，用于两个二十五千克的舵机，每一个舵机在峰值的时候是两安培，它们整体加起来峰值变成了四安培。

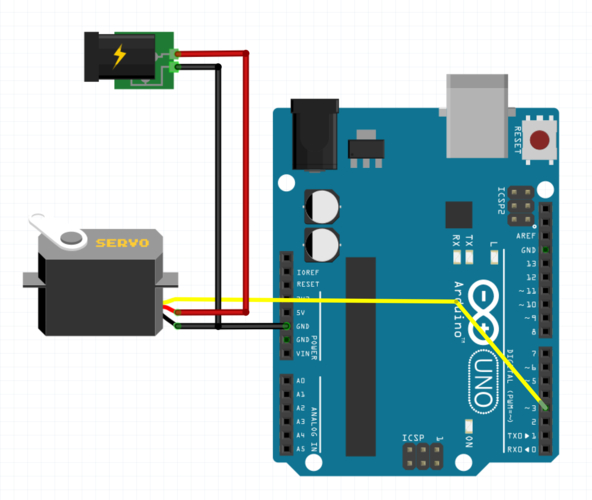

2. 接线方式：
将所有舵机的红线（正极） 并联后接电源正极。
将所有舵机的棕/黑线（负极） 并联后接电源负极。
把所有舵机带有信号线的那部分，其中信号线的颜色为黄、橙、白，分别连接上去，连接的对象是接收机，或者是主控板相应的PWM引脚，接到那里。
最为关键的一步在于，要把电源那儿标识为负极的地方，和接收机或者主控板上显示为GND的部位，通过一根线来达成共地连接，不然的话信号就会处于不稳定的状态。
3. 典型场景：机器人手臂、航模多个舵面、无人机云台。
给舵机直接供电可采用一块2S锂电池，其电压为7.4V，或者采用4.8至6V的镍氢电池组，接收机则由独立电池或者电子调速器BEC来供电。
注意两套电源仍需共地。
若是把大扭力舵机直接插于开发板那处于5V状态的引脚上 ， 就极有可能致使板载稳压芯片被烧毁 ， 或者触发保护机制从而导致重启。
不能用USB口给舵机供电，因为USB 2.0最大电流是0.5A，否则舵机无力，且电脑可能会保护断电。
❌ 多个舵机共用一根信号线 → 信号冲突，舵机会疯狂抖动。
❌ 单独供电时忘记共地 → 舵机乱转或不响应。
Q1：我已经用了单独供电，但舵机还是抖？
将其改写为：A：有着百分之九十的缘由是忘掉共地这一情况。请去查看舵机电源负极是不是与主控板GND通过导线直接相连。
Q2：怎么知道舵机实际需要多大电流？
查找舵机规格书中的“Stall （堵转电流）”，若没有规格书，那么按照1.5倍标称扭力（单位为kg·cm）进行估算，相当于25kg舵机要按2.5至3A预留。
Q3：用电池供电好还是稳压电源好？
A说，移动设备，也就是机器人、车，要用电池，固定测试要用稳压电源，不要使用普通的9V叠层电池，因为它的电流太小。
舵机不一定非得分别供给电力，然而一旦出现复位情况，或者出现抖动现象，又或者出现无力状况，再或者出现失控情形时，进行排查的项目始终是供电量不充足。处理原则具有优先级：
1️⃣ 计算所有舵机总峰值电流。
进行对比，针对主控板。针对接收机伟创动力舵机，有它的最大输出电流。一般选取1A作为安全方面的分界线标点️。
一旦出现超过1A的情况，或者包含任意达到25kg以上的舵机，那么就要马上使用上述方案一进行单独供电。
要是你处于首次搭建带有舵机的项目这种情况，那就直接默认采用单独供电的方式，如此一来能够避开百分之九十的异常状况生出问题。
尽早准备一个，电压能在5V至6V之间进行调节的，电流大于5A的稳压模块，其成本大概在15元到25元之间，这可比主板在被烧掉之后再去更换，能节省百倍的成本呢。
先要在接线之前，使用万用表去测量电源输出的电压，然后要确认电压，不会超出舵机所允许的最大值，常见的情况是在6V以下才安全。
依据本指南来配置供电，您的舵机系统会拥有工业级的稳定性，此后不会再因供电方面的问题而反复地进行排查。
