部分舵机呈现出左右摆动、难以定向停止于指定位置的状况，一般被称作“舵机抖动”或者“中立点偏移”。这一问题会直接引发机械臂定位失败，致使机器人行走不稳，还会让舵面失控。本文会依据通用舵机工作的原理，罗列出致使该故障的5个最为常见的原因，并且给出对应的排查以及解决相关的步骤，以此帮助您迅速定位问题。
电源供电不足（最常见原因）
舵机瞬间所需电流要是超越了电源供给的能力，那个时候电压就会急剧地下降，这会致使舵机内部控制电路重新启动，或者使得反馈电位计的读数变得紊乱起来，进而引发无规律的左右摆动现象。
典型表现：
空载或轻载时摆动较轻，负载后摆动加剧。
多个舵机同时工作时故障更明显。
摆动时伴随舵机指示灯闪烁或变暗。
排查步骤：
1. 查实电源规格，查看舵机标称工作电压，比如4.8V至6.0V，以及堵转电流，像1.5A到2A。保证电源电压处于标称范围以内，并且峰值输出电流比所有舵机峰值电流总和的1.5倍还要大。
2. 进行测量那个实际的电压，要采用使用到万用表直流电压档，处于在舵机摆动处于最厉害剧烈状态的时候，去测量舵机上面正负极的引脚上连接着的那个电压。要是电压出现跌落超过了标称值的正负0.5V，那么就是电源能力不足。
3. 解决办法是：将其更换成功率更大些的稳压电源，像是用开关电源把电池包替换掉；把供电线缆缩短并且加粗，建议使用20AWG或者更粗的导线；给每个舵机并联1000μF电解电容，要在靠近舵机引脚的地方。
控制信号干扰
在PWM，也就是脉宽调制信号线上，要是叠加了噪声，或者信号上升沿过缓，再或者信号下降沿过缓，那么舵机控制电路，就会误判脉冲宽度，进而导致目标位置不停跳变。
典型表现：
摆动频率不规则，有时快速抖动几下后恢复。
附近有电机、继电器或无线模块工作时故障出现或加重。
排查步骤：
1. 核查信号线连接情况，要保证信号线采用屏蔽线或者双绞线，并且信号线与电源线、大电流线分开进行布线，其中布线间距要大于5厘米，是这样的要求。
2. 对于接地回路展开检查，要去确认，舵机的电源地，也就是GND，和控制器的信号地，同样是GND，它们是处于同一点的单点接地状态，以此来防止形成地环流。
3. 增添信号滤波，于舵机信号引脚跟GND之间，并联一个100nF陶瓷电容，其作用是滤除高频噪声，或者串联一个100Ω 330Ω电阻，此电阻用于改善阻抗匹配。
4. 借助示波器去进行验证，把示波器的探头放置在信号引脚那里，进而观察PWM波形，正常的情况应该表现为方波，要是出现了毛刺、振铃或者上沿圆角这些状况，那就意味着存在干扰。
物理机械卡滞或超负载
舵机输出轴出现间歇性卡滞，或者其所驱动的连杆机构存在间歇性卡滞，致使舵机没办法去到目标位置，其内部反馈电位计不断反复调节，进而形成“过冲 回调 再过冲”这样的循环摆动。
典型表现：
摆动时伴随异响（如“哒哒”声或齿轮摩擦声）。
用手轻轻辅助转动舵机臂，摆动立即停止。
去掉负载（拆下舵机臂）后，舵机恢复正常。
排查步骤：
1. 进行分离负载测试，要先拆下舵机臂，或者脱开连杆；紧接着在空载状态下发送固定角度指令，像1500μs对应中立点；假如此时摆动消失，那么问题就出在机械部分。
2. 进行检查时的活动范围是，手动去转动连杆机构，使其历经整个过程，接着要确认是不是存在死点、产生干涉或者出现过度紧涩的情况。正常状态下是平滑顺畅而不存在阻碍的。

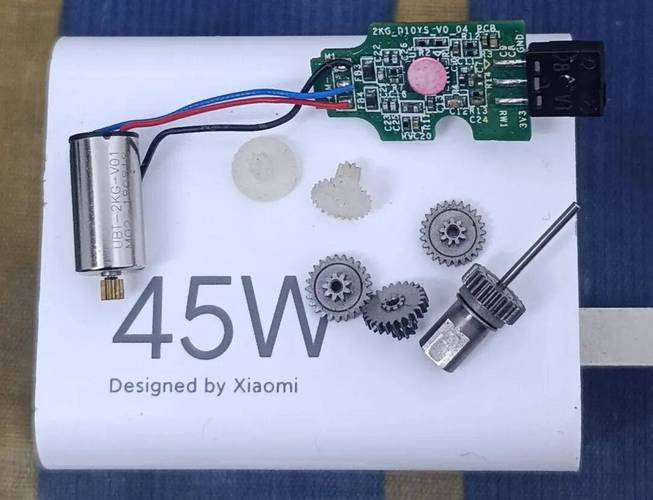

3. 查看齿轮箱情况：要是在空载的时候依旧存在摆动现象，那就把舵机外壳打开，去查看内部齿轮是不是出现了磨损情况，或者有没有缺齿现象，又或者是不是有异物卡进到里面了。倘若齿轮损坏了，那就需要把成套的齿轮进行更换。
信号线接触不良
同控制器相连的那根信号线，出现了间歇性的断路情况，或者是呈现出高阻抗接触状态，进而致使PWM信号缺失，或者发生了畸变。
典型表现：
轻触或晃动舵机线缆时，摆动现象明显变化（改善或恶化）。
摆动节奏类似于“每12秒一次的大幅度跳动”。
排查步骤：
1. 检查插头之时 ，需重新插拔舵机杜邦插头 ，尔后感受插头状态是否松旷。若有松旷情况发生 ，则可能需要使用尖嘴钳 ，轻轻压紧插头金属端子 ，之后再将其插入。
2. 进行焊点查验：要是线缆经历了焊接操作伟创动力舵机，那就查看焊点是不是处于虚焊状态或者存在脱焊情况。而后重新实施补焊操作。
3. 做替换测试，采用一根经过确认是完好无损的舵机延长线，或者直接用新的舵机去进行替换来测试，以此排除线缆内部出现折断的可能性。
舵机内部电位计或电路故障
舵机内部，角度反馈电位计出现磨损情况，且接触不良，又或者控制板上的驱动MOS管损坏，还有稳压芯片也损坏，最终致使无法进行闭环控制。
典型表现：
更换电源、检查和排除上述所有外部原因后，故障依旧。
舵机外壳有烧焦气味或明显发热。
摆动不是匀称的左右，而是偏向一侧剧烈跳动。
排查步骤：
1. 进行交叉测试，把那个舵机安装到另外一个已知是正常状态的通道以及电源之上展开测试。要是故障跟随舵机移动，那么舵机的本体出现损坏。
2. 查验电位计：运用万用表电阻档来测量舵机内部电位计中间脚同两侧脚之间的电阻数值。当匀速地转动输出轴之际，电阻数值理应呈线性平滑地变化，要是出现跳跃或者断路的情况，那么电位计就报废了。
3. 维护修理方案如下：针对标准舵机而言，能够尝试去更换相同规格的电位计，此电位计是需要进行焊接操作的。就数字舵机或者一体化舵机来讲，其电路板大多是多层板伟创动力，个人动手进行维修的难度是比较大的。得出的结论是：要是并非属于特定型号而且没有相应维修经验的话，直接去更换新的舵机乃是最为高效的解决办法。
核心结论与行动建议
舵机左右摇摆不定，要去排查电源供电是不是充足（这在实际案例里占比70%以上）；紧接着要检查信号干扰状况以及机械是否存在卡滞现象。需依照“电源 → 信号连接 → 机械负载 → 舵机本体”这样的顺序逐步展开排查，千万不要跳过步骤便直接去更换舵机。
行动步骤：
1. 马上开展执行动作：运用万用表去测量舵机供电引脚当处于工作状态之际的电压情况。要是电压呈现不稳定的状况，那么优先进行更换电源的操作。
2. 快速进行验证：将负载（舵机臂）拆卸下来，然后发送脉宽为1500μs的指令。要是舵机能够稳定停留在中间位置，那么故障产生的原因就是机械出现了卡滞情况；要是舵机仍然处于摆动状态，那么问题就出在电路或者舵机自身了。
3. 最终的处置方式是，在排除了外部原因后，故障依旧存在，此时要直接更换新的舵机。而维修损坏的舵机内部电路，通常情况下是不具备经济性的。
