对智能车而言，舵机身为实现车辆精准转向以及姿态控制的关键执行部件，其状态如何直接决定了智能车的操控响应速度还有行驶轨迹精度。具体来讲，舵班会接收来自控制系统发出的指令，然后把指令转化成车轮或者转向机构那儿的精确角度转动。本文核心结论是这样的：选一台精准的舵机、妥善安装好舵机，还要校准准确了，这些组合之后才是该装在一辆车上的智能车能够稳定运行的坚实起点。普通的使用场景里，好多用户碰到过车辆在直线行驶时偏离原本路线、转弯的时候半径不一样或者舵机发出异常响声等情况，这些问题多半是因为舵机的类型同车型不匹配或者安装校准的时候没弄好导致的。接着，此文本会给出完备的舵机选型指南，以及安装指南，还有调试指南与故障排除指南，以此保证您能够一次性处理好全部相关需求。
用作位置伺服驱动器的舵机，在智能车系统里，会承担起执行如下关键任务的职责。
转向控制，借助输出轴呈现出的角度上的变化，拉动连杆组成的系统，进而改变车轮的方向。
姿态调整：在部分车型中用于调节悬挂硬度或底盘高度。
功能执行：如控制机械臂夹取物体或调节传感器角度。
它的工作闭环流程是这样的，是控制器发出目标角度信号，接着舵机内部电路对当前角度与目标角度进行比较，然后驱动电机开始旋转，之后减速齿轮组将扭矩放大，再后输出轴抵达目标位置，位置反馈电位计回传信号完毕。只要其中任何一步出现故障，就都会致使响应延迟或者失控。
80%以上舵机问题的根源在于选型错误，要依据以下四大核心参数做匹配 ，其数据源自于《微型伺服驱动装置通用技术条件》以及行业标准。
选型行动建议：
1. 进行称重计算时，要测量包含电池在内的整车重量，依据“车重(kg)乘以10再乘以安全系数1.5”来估算所需的最小扭矩，举例来说，对于1.2kg的车，其最小需要的扭矩为18kg·cm。
2. 按实际情况进行测量转向阻力，把车辆放置于实际存在的路面之上，使用拉力计去钩住转向轮，测量出最大转向拉力，将此最大转 向拉力乘以力臂长度所得到的结果就是实际所需要的扭矩。
3. 优先去选择标准尺寸的部件：要是车内空间不存在特别限制这种情况，那么优先去挑选25g（大概是40×20×38mm）或者35g这一标准的舵机，如此一来配件会更具通用性的情况可实现。
正确的机械安装是精度的基础。请严格按照以下流程操作：
1. 舵机进行固定时，要运用附带的自攻螺丝，且按照对角交替的方式将其拧紧。需注意，螺孔只准许一次拧入自攻螺丝，要是重复拧入的话就会出现滑丝的情况。一旦出现滑丝，那就插入牙签蘸取502胶水进行填充，待其固化之后再重新拧入自攻螺丝。

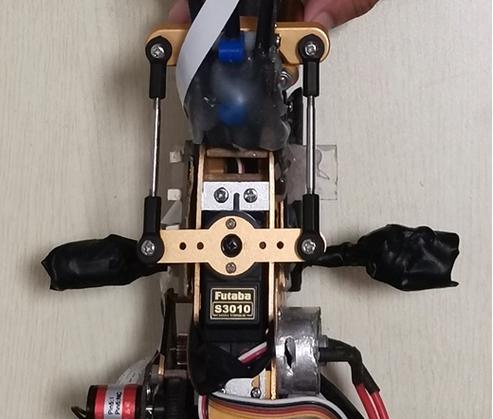

2. 舵盘（摇臂）对中：
去发送那种时长为1.5毫秒的处于高电平状态的PWM信号，也就是中立点脉冲，进而使得舵机输出轴能够自动地旋转至中立位。
当处于断电的状态之时，要把舵盘以最为接近垂直或者水平的那种角度去套入输出齿轴，一定要确保在舵盘安装好了以后，转向机构左右两边的行程是对称的。
3. 进行连杆连接时，要调整可调拉杆的长度，使得在舵机处于中立状态时，车轮能够指向正前方。其核心原则是，通过调节拉杆实现物理对中，防止在中立位置使用遥控器的“方向微调”功能，因为后者会在终端位置造成最大转角损失。
4. 限位进行检查，手动把转向轮打到最左边，再打到最右边，要确认舵机臂没有和任何车架部件产生物理碰撞，并且没有超出舵机自身的机械限位。
常常会出现的情况处理：要是察觉到了车轮回至正位之后，左右两边最大的转向角度显著地不一样。这就表明了舵盘在安装的时候偏离了中立点。解决的办法是：把舵盘拔下来，发送中立信号，再次对准之后套进去。

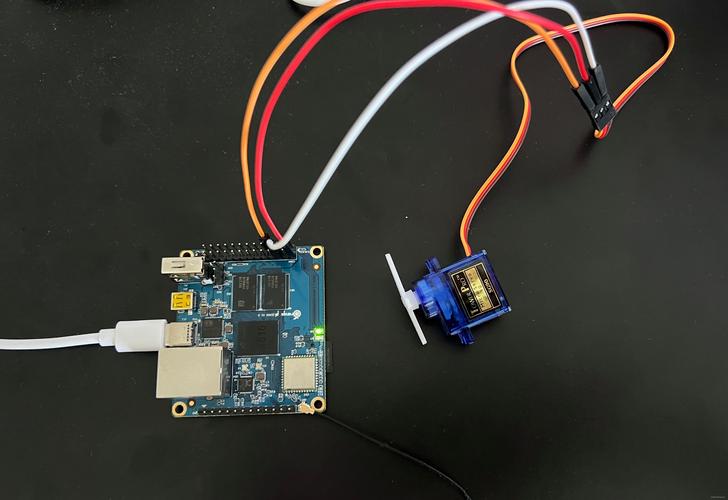

不一样的控制板，其接线定义存在些许差异，不过依照下面的标准去做，能够防止端口被烧毁。
电源线（红） ：连接至5V或电池正极输出端。
地线（棕/黑） ：连接至系统的GND。
信号线（橙/黄/白） ：连接至控制板的PWM输出引脚。
初始化代码示例（环境） ：
#
Servo ;
void setup() {
.(9); // 信号线接引脚9
.write(90); // 发送中立点角度（通常90°）
delay(500); // 等待舵机稳定
}
void loop() {
// 您的转向控制逻辑
.write(45); // 左转
delay(1000);
.write(135); // 右转
delay(1000);
}
留意，有部分数字舵机，其规定需8V以上电压，方可达成标称扭矩。当采用5V供电之时，实际测量得出的扭矩伟创动力舵机，有可能降低30%至50%。
依次呈现的是，故障所呈现出来的现象，处于可能性由高到低排列的，最有可能的三个引发原因，以及用于进行验证和实施解决的步骤。
: : : |
舵机不转/无反应 1. 电源未接通或电压不足
2. 信号线接错引脚
3. 舵机的内部出现了烧毁的情况，1. 使用万用表去测量红/棕线的电压，这个电压要大于4.5V。
2. 用示波器或逻辑笔测信号线有无PWM波
3. 更换已知好的舵机进行替换测试 |
抖动/震动严重 1. 电压不稳（电池电量低）
2. 控制信号干扰
3. 齿牙磨损致使出现碎屑从而引发卡滞现象，1. 将电池充满电或者并接一个电容量在1000μF以上的大电容。
2. 信号线使用屏蔽线，远离电机线
3. 拆开舵机，倒出碎屑，更换齿轮 |
转向角度不足 1. 遥控器行程(EPA)设置过低
2. 机械连杆干涉
3. 供电的电压比额定工作的电压要低，进入遥控器的菜单期间，把左行程或者右行程设置为百分之一百或者百分之一百二十。
2. 检查并打磨干涉点
3. 测量动态电压，如波动大则更换BEC |
无法回到中位 1. 舵盘齿磨损或滑齿
2. 电位计脏污
3. 连杆球头阻力过大 1. 更换金属舵盘
2. 向电位计缝隙注入精密电器清洁剂
3. 向球头滴入极少量稀硅油 |
异常发热 1. 持续承受过载（阻力过大）
2. 中立点持续有矫正电流
3. 电压过高 1. 断开连杆，手动转动转向，应顺滑无卡点
2. 检查车轮拉杆是否在中立位拉得过紧
3. 立即断电，检查输入电压 |
舵机作为达成智能车精确控制的关键部件，它的选型要严格适配扭矩跟速度，其安装得确保机械达到对中状态且不存在干涉情况，电子连接要稳固且能供应足够电流。百分之八十的转向问题实际上是源自于机械安装或者选型不合适，并非控制代码方面的问题。
1. 初次运用要做：对着刚全新的舵机开展“磨合”操作。于没有负载（也就是车轮处于悬空状态）的状况之下，借助信号发生器使得舵机不间断、缓缓地于0°到180°这个范围之间来回运行历经30分钟。这样能够使齿轮润滑脂均匀分布，防止在开始阶段出现卡涩问题。
2. 每周进行快速检查，转动前轮时要用手，查验是否存在些许不稳定且有可能带来阻碍的情况；倾听舵机是否发出“吱吱”声，这声音应是持续的修正声，而正常状态下是处于静止无声的状态；查看舵机固定螺丝有没有出现松动的状况。
3. 碰撞之后每次都进行检查，智能车一旦发生碰撞，马上就要检测舵机齿轮有无扫齿情况，其方法是把舵盘拆卸下来，手动转动输出轴，感受是否存在明显的打滑现象或者间隙过大而产生的段落感，要是有的话，就需要更换齿轮组。
4. 车轮长期不使用时，使舵机输出轴不受外力的存储要点是，将车轮悬空或者取下舵盘，存放环境湿度要低于60%，以此避免电路板氧化。
那最终得出的结论以及重复呈现的核心观点是，具备精准性的舵机控制系统乃是让智能车从仅仅能够动起来朝着好用的程度迈进时，起到关键划分作用能够形成明显界限的关键所在。您得先依据车辆自身重量以及速度方面的需求去选定扭矩以及转速，之后要严格依照机械对中所规定的流程来完成安装，借助系统化的故障排查表去维护其所处的状态。请即刻执行“针对舵机展开磨合”以及“检查当前车辆机械中点”这两个动作。沿着本文所给出的选型表以及故障排除指南这种路径，您能够把智能车出现的跑偏现象、抖动状况还有转向不足等诸多往常长时间存在难以解决的问题给完全处理好，并且可以保证系统在长时间范围内稳定可靠地去落实每一次下达的指令。
