舵机驱动结构图：3分钟看懂内部组成与工作原理

一、舵机驱动结构图的三大核心组成部分

一张符合标准的舵机驱动结构示意图，必然涵盖以下三个不能相互分离的组成部分，缺少其中任何一个都不行：

1. 控制电路（信号解析与决策中心）

作用是，接纳来自外部的控制器，像是单片机、遥控接收机这类发出的控制信号，将里头目标角度析解出来，进而产生与之相对应的驱动指令。

关键元件：微控制器（MCU）、电位器（位置反馈）、比较器。

结构图里的表示，一般是处在信号输入端口的后面，它将电位器与驱动电路输入端相互连接起来。

2. 驱动电路（功率放大与电机控制）

作用：按照由控制电路所发出的呈现为低电流状况的指令，输出能够充分驱动电机实现旋转的具备大电流特性的电流，并且对电机的正向转动、反向转动以及停止运行进行控制。

具有关键作用的元件有，H桥电路，它一般是由4个三极管或者构成的，还有电机驱动芯片。

具有这样一种表示，它处于控制电路跟直流电机的中间位置，其上标注着电源输入，还有接地，以及电机输出端子。

3. 执行机构（角度输出与减速增扭）

功能是，把直流电机的那种快速的旋转，借助齿轮组来实现减速，并且放大扭矩，最终使得带动输出轴转动到指给定的角度。

关键元件：直流电机、减速齿轮组、输出轴。

在结构图里有着这样的表示，其连接驱动电路的输出端，齿轮组借助简化的嵌套圆来示意，输出轴是最终的末端哦。

二、典型舵机驱动结构图的信号流向与接线关系

拿最为常见的那种3线舵机当作例子，这3线分别是电源线 ，、地线 ，、还有信号线 ，、它的完整驱动流程是下面这样的：

信号流向（按顺序）：

闭环控制关键路径：

输出轴开始转动，进而带动内部电位器跟着旋转，使得电位器分压值产生变化，控制电路读取该变化值并与目标值进行比较，然后据此调整驱动电路输出进而决定电机是停止还是继续修正。

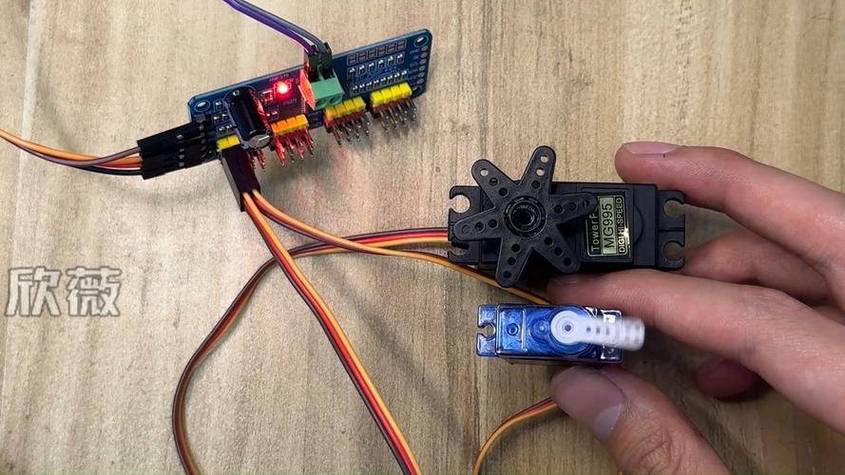

接线图的三个固定接点（无品牌通用标准）：

红线，它是连接电源的导线，这根导线所连接的方向是电源的正极，其电压范围通常处于4.8V至7.2V之间，不过具体的电压数值要依据舵机的规格来确定，这是有相应规定的。

棕/黑线：电源地线（GND）

橙色的线，黄色的线，白色的线，它们是控制信号线，此线接收PWM信号，信号的周期一般是20ms，脉宽处于0.5ms至2.5ms之间时对应着角度。

常见情形是伟创动力，好多头一回用舵机的人发觉舵机不转动或者出现抖动，百分之九十的缘由乃是电源线接反了，要不就是供电电流达不到要求（单个标准舵机工作的时候需要一安到两安的峰值电流）。

三、如何根据驱动结构图快速排查故障

若你手中持有舵机驱动的图示结构，当面临以下这些常见的问题之际，是能够直接定位至相应模块的！

四、不同应用场景下的驱动结构图差异

虽然核心结构一致，但根据负载需求，驱动结构图会有明显变化：

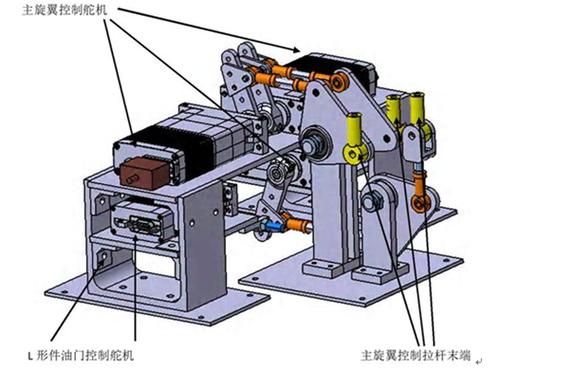

标准舵机，应用于航模、机器人关节之处，其采用集成驱动芯片，诸如、L293D，或者分立H桥，在图里，驱动电路部分一般而言是一个模块框。

用于机器人腿足、工业夹具的大扭矩舵机，其驱动电路里会添加大电容滤波组，且会在结构图上面进行单独标注，借此防止电机启动瞬间出现电压被拉低的情况。

继续不断旋转的舵机，其驱动结构图里的控制电路，把电位器比较反馈给去掉，改成了开环速度控制，在结构图上面将会清晰明确地作出“无位置反馈”的标示。

五、核心观点重申与行动建议

核心观点：任何舵机的有关驱动的结构图，从本质上来说，全部都是“控制这样的电路加上驱动那样的电路再加上执行的机构”这种形式的组合，然而信号的流动方向是“PWM输入之后接入从而进行控制解析，接着是H桥驱动，然后使得电机发生转动，伴随齿轮进行减速，之后才是角度输出，接入电位器形成闭环”。

行动建议（帮助你真正掌握）：

1. 尝试着利用纸张，依照上面所述的三大模块，动手绘制一遍信号的行进方向图，同时标明出每一个环节的具有代表性的电压或者 电流的范围数值。

2. 依据实物来查看，将一个报废舵机予以拆开伟创动力舵机，此过程要留意切勿进行带电操作，之后借助万用表寻觅到电源、信号、电机以及电位器的焊点，使其与结构图逐一进行对应。

3. 进行测试验证，通过信号发生器输出标准PWM信号，于不同脉宽情形下测量驱动电路输出端的电压变化，以此来验证“脉宽 → 电机转动时间 → 输出轴角度”这样一种逻辑。

在你要牢牢记住是，使得舵机驱动结构图得以看懂，这实际上便是要寻得处于这样的一整条完整链条，即信号是从哪里进入的、电流又究竟是怎样进行放大的、电机又是以何种方式转动的、角度又是怎样予以反馈的。在后续之下一次当遭遇到任何舵机方面的问题时，是要借助结构图来对故障模块进行定位，接着才着手开展测量工作，如此一来便能够被极其快速地解决掉。
