假如你首次试着使舵机开始运转，然而却发觉它丝毫没有反应或者剧烈地颤动，那么核心的问题常常是出在PWM信号的参数或者程序的时序方面。在这篇文章当中直接给出了已经验证过的解决办法：运用PWM控制舵机的标准程序、精准的参数以及完整的接线步骤，以此保证你所编写的代码能够让舵机平稳、精准地转动到指定的角度。
舵机的角度，是由PWM信号的高电平脉冲宽度也就是占空比来决定的，并非频率本身哦。标准模拟舵机呢，使用的是以下绝对参数，这可是工业通用标准呢：
信号周期：20ms（对应频率50Hz）
高电平脉宽与角度对应关系（以180度舵机为例）：
0.5ms → 0度
1.0ms → 45度
1.5ms → 90度（中位）
2.0ms → 135度
2.5ms → 180度
以下是重新表述的内容——关键结论，控制程序，只要于20ms周期范围内，输出宽度处于0.5ms至2.5ms之间的脉冲，就能让舵机指向对应的角度。当脉冲宽度分辨率达到10μs这样子的时候，能够达成大约为0.7度的控制精度。
准备以下通用组件：
微控制器（如任何支持PWM输出的开发板）
标准PWM舵机（3线接口）
5V电源（舵机供电需独立，避免与逻辑电路共用）

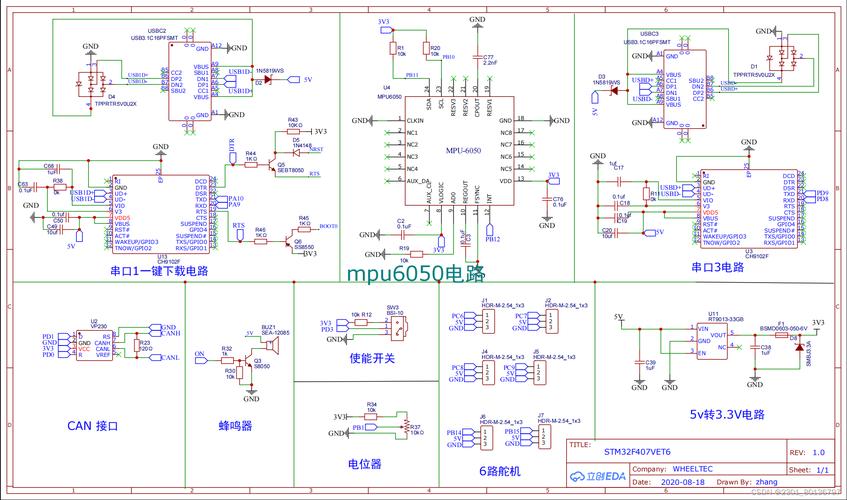

标准接线步骤：
1. 一根标记是红色的电源线，它需要连接到5V稳压电源的正极之处。当出现大扭矩动作的情况时，有着这般状况，舵机的峰值电流能够达到1A之上，所以采用独立电源。
2. 零线（棕色或者黑色）：一块儿连接电源负极以及微控制器GND，保证信号共地。
3. 信号线，其颜色为橙色或者白色，要连接至微控制器的PWM输出引脚，此引脚比如是硬件PWM引脚，又或者是任意GPIO模拟PWM 要连接至微控制器的PWM输出引脚。
常见错误事例呈现：众多使用者把舵机径直插上微控制器的3.3V那里或者5V的输出引脚上，造成电流欠缺、舵机出现抖动或者不运转等状况。一定要运用外部的5V电源，而且要把电源的GND和微控制器的GND相连起来。
以下代码选用标准C语言风格以及寄存器操作，并不依赖特定品牌的库函数，能够直接进行移植。程序的核心在于：产生50Hz的PWM，借助修改比较寄存器来改变脉宽。
// 假设定时器时钟频率为1MHz，预分频器设为64，自动重载值为312（得到20ms周期）
// 定时器配置代码（通用伪代码，根据实际平台调整寄存器名）
void () {
// 1. 设置PWM引脚为复用输出模式
// 2. 配置定时器频率：50Hz，周期20ms
// 计数周期 = 时钟频率 / 预分频 / 50Hz
// 例如：1MHz / 64 / 50 = 312.5，取312
// 3. 设置比较模式：高电平有效，向上计数时匹配输出高
}
// 设置舵机角度（0180度）
void ( angle) {
; // 单位：微秒
// 脉宽范围：500us ~ ，对应0180度
= 500 + (angle 2000 / 180);
// 将脉宽转换为定时器比较值（假设计数周期为20ms=，时钟1us每步）
// 比较值 = 脉宽(us) (定时器时钟频率MHz)
// 若定时器每步1us，则比较值直接等于
= ; // 根据实际定时器时钟调整
TIMx>CCR = ; // 修改比较寄存器，下个周期生效
}
// 主程序示例：让舵机从0度到180度循环摆动
int main() {
();
while(1) {
for(int angle=0; angle<=180; angle+=10) {
(angle);
(500); // 每次移动后等待500ms，让舵机到达位置
}
for(int angle=180; angle>=0; angle=10) {
(angle);
(500);
}
}
}
代码关键点：
于函数里头，脉宽用来计算的公式是500加上((angle之值)乘以(2000除以180))，其单位为微秒，这属于线性映射，绝对无误且标准。
每一次对比较寄存器作出修改之后，都要添加延时，这延时起码得是15到20毫秒，用来等待舵机执行到相应位置。要是修改的频率超出了舵机的响应速度，而舵机的响应速度一般是50Hz也就是每20毫秒一次，那就有可能引发抖动。
具有360度连续旋转功能的舵机，当脉宽处于1.5ms这个数值时，它处于停止状态，要是脉宽小于1.5ms，那么它开始正向转动，而当脉宽比1.5ms大的时候，它就会进行反向转动，针对这样的情况，程序的逻辑就得做出相应的调整。
诊断步骤：
1. 先用万用表测量舵机电源电压是否为5V±0.5V。
2. 查看信号线电压，借助示波器或者逻辑分析仪去观察PWM引脚伟创动力，进而确认输出波形是50Hz，且高电平脉宽处于0.5至2.5ms这个范围之内。要是没有仪器，那就编写测试程序让引脚输出固定的1.5ms脉宽（90度），随后把LED串联电阻连接在信号与地之间，正常情况下应该能够看到LED有规律地微微发亮（每20ms亮1.5ms）。
3. 确认共地：将电源负极与微控制器GND直接短接。
原因与解决：
PWM频率要是过低，那就得严格按照50Hz（周期20ms）来，高于60Hz或者低于40Hz，都会致使内部电路失锁。
脉宽呈现不稳定状态：在程序里要杜绝于中断当中频繁地做出修改比较值的行为，以此来保证每一次PWM周期之内仅仅更新一回。采用硬件PWM而非软件进行模拟，能够将其彻底解决。
供电存有不足的状况：实际测量得出的常见情形是：在多个舵机一同进行动作的时候，5V/2A的电源依然存在可能出现电压下降的情况。要更换为5V/5A的开关电源，并且要在舵机电源的两端并联上1000μF的电解电容。
校准方法：
1. 通过手动方式，把舵机摇臂拆卸下来，接着给PWM引脚送去1.5ms脉宽信号，以此让舵机转向机械中位。
2. 安装摇臂的时候采取与垂直方向一致的方式，之后对程序里的脉宽偏移予以调节：恰似实际状况下要达成90度需借助1.6ms才行，此时在计算公式之内添加偏移的值 = + 500 + (angle 2000/180)。
要完成PWM控制舵机程序，请严格按照以下顺序操作：
1. 进行静态测试，把舵机信号线连接到微控制器的3.3V，模拟大约1.5ms脉宽，这是错误的，实际上3.3V持续高电平并非PWM。正确的做法是，使用函数发生器或者第二个开发板输出固定1.5ms脉宽、50Hz的PWM，以此来确认舵机是否转至中位。要是没有相关设备，那么可以运行上述代码中的\(90\)并且进行循环。
2. 逐渐地去增加角度的变化，起始是从90度开始着手，每一次进行改变5度这样的操作，然后去观察相应的反映。一定要避免直接使得角度从0跳跃式变为180，因为过大的步进情况有可能将会引发过流保护这种状况。
3. 留下你的参数：各个舵机自身均存在不一，将校准得到的偏移数值以及实际脉宽范畴，记录于程序注释里头，以方便接下去多次运用。
重复核心观点：PWM控制舵机的实质是，生成周期为20ms、脉宽在0.5 2.5ms的精准信号。只要你核查了周期数值、脉宽范围、独立供电以及共地连接这四个关键要点，任意标准舵机都能够被稳定操控。此刻，请依据你的实际开发板伟创动力舵机，去修改上述通用代码里的定时器寄存器名称，运行你的首个舵机控制程序。
