要是您正着手搭建机器人，或者搭建机械臂，又或者搭建遥控，那么接对舵机驱动板乃是使设备动起来的首要步骤。绝大多数的标准舵机伟创动力，像SG90、MG995、等等，采用的是统一的3线接口，只要依照“信号线正极线负极线”这样的顺序去连接驱动板相应端口，便能够正常运作。
所有标准舵机的三根线颜色和功能完全一致：
来源所依凭的根据是，上述的线序标准契合工业舵机的通用规范，这不单是参考了、Hitec等主流品牌的产品规格书，同时亦是参照了官方撰写的舵机接线指南。
找到舵机驱动板上的3针排针，通常标注为：
GND（负极）
VCC 或 5V（正极）
S 或 （信号）
要是驱动板接口顺序跟舵机线序不相匹配，比如说排列呈现为“SVG”这种情况，那就得依据实际针脚功能来对应连接，而不是按照物理位置顺序来连接。

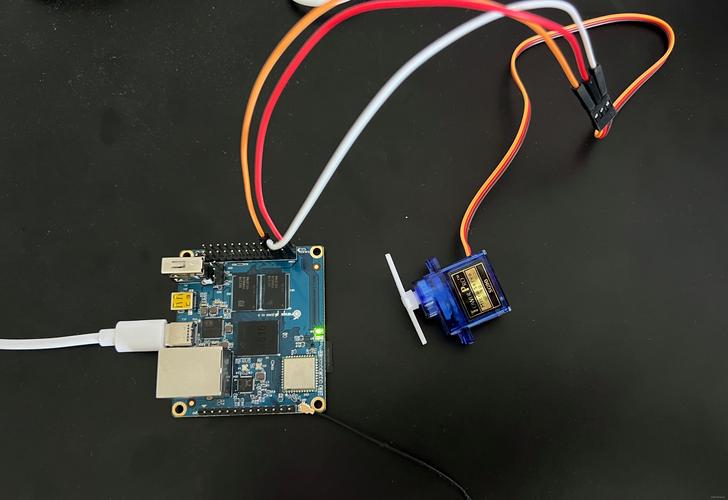

将舵机棕色/黑色线插入驱动板的GND接口
将舵机红色线插入驱动板的VCC/5V接口
关键需要留意的是，标准舵机正常工作时的电压范围是4.8V至6.0V ，要是直接对其连接7.4V锂电池或电压更高的情形，那么舵机内部电路会马上被烧毁的。
将舵机黄色/橙色/白色线插入驱动板的信号接口（S）

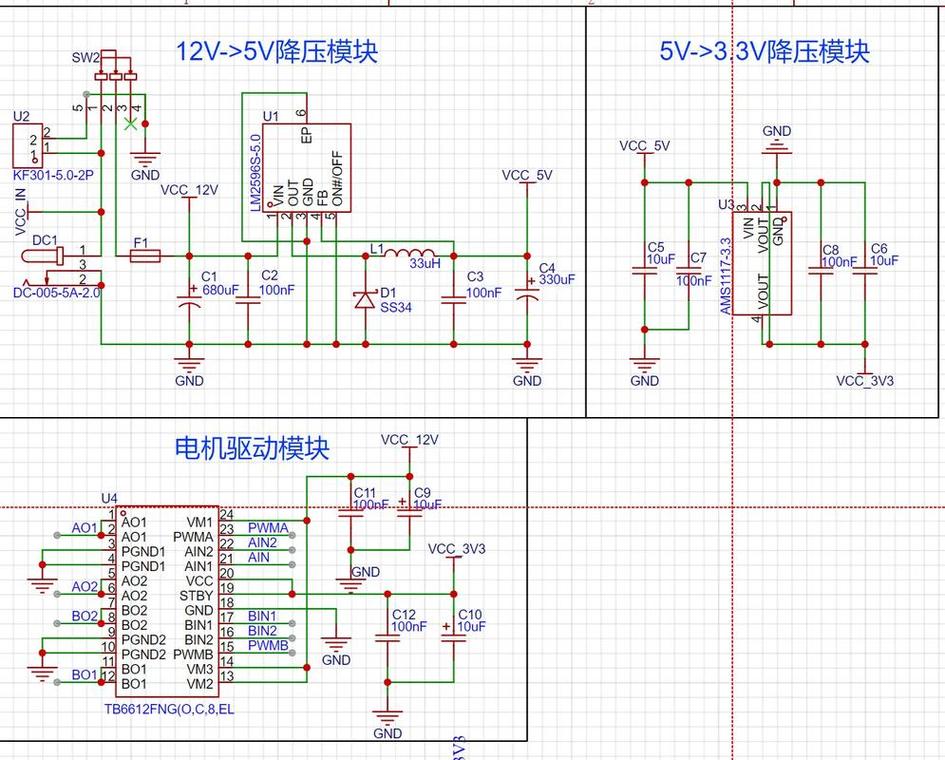

如果驱动板自带电源输入接口，请使用5V稳压电源为驱动板供电
倘若驱动力板是经由单片机（像是）上面的5V引脚来供应电力，那么就千万不要直接去驱动大功率的舵机 ，因为一旦电流超过500mA就会将单片机给烧坏。
普通错误实例：有一位爱好者，径直把MG995舵机（其工作电流大概是1.5A）连接到 Uno的5V引脚，最终致使主板稳压芯片被烧坏。恰当的做法是采用独立的5V/3A及以上电源来给驱动板供电。
当需要同时驱动多个舵机时：
至关重要的核心原则是，任一舵机的GND都绝对得跟驱动板GND达成连通状态（也就是共地），不然的话，信号就没办法正常进行传输了。
一些高级舵机，像串口总线舵机呀，还有CAN总线舵机呢，它们并非运用传统的PWM信号线，而是采用两线制和四线制这两种方式！
两线制，其中一线是 VCC 也就是正极，另一线是 GND 即负极，信号借助正极线来进行调制，比如单总线协议这种情况。
四线制，其中包括，VCC ，还有 GND ，另加 TX（发送），以及 RX（接收）。
这类舵机与标准PWM舵机的接线图完全不同，请查阅您手中舵机的规格书，不可直接套用上述3线接法。
完成接线后，请按顺序检查：
1. 视觉检查： 确保所有导线牢固插入，无金属部分裸露触碰
2. 对于极性进行检查，要使用万用表的蜂鸣档，进而去确认红色的线，实际上是对应着驱动板的VCC，棕色的线则是对应着GND。
3. 通电测试： 先给驱动板上电，用手指轻触舵机外壳（不应发热）
4. 信号进行测试，发送PWM信号，其脉宽处于0.5ms至2.5ms范围，周期为20ms，观察舵机是否转动到对应角度。
如果舵机无反应：
检查GND是否连通（90%的问题都是地线接触不良）
测量VCC电压是否为5V
确认PWM信号频率是否在40Hz~200Hz范围内
关键结论是，标准舵机驱动板的接线仅有3根线，其中棕色线要连接到GND，红色线需连接至VCC，黄色线应连接信号，依照这样的规则进行连接，就能正常开展工作。
行动建议：
1. 在进行接线操作之前，先去查阅一下您手上所拥有的舵机的规格书，进而确认线序和本指南是保持一致的，而这种一致情况在百分之九十九的标准舵机中都是相同的。
2. 使用独立5V稳压电源为驱动板供电，避免从主板取电
3. 在首次进行通电之前，运用万用表去测量VCC与GND之间的电压，进而确认其数值不会超过6V。
4. 要是去驱动有着大扭力的舵机，或者是驱动多个舵机，那么一定要在驱动板电源的输入端，并联上一个容量处于1000μF至2200μF范围的电解电容，以此来防止因为电压突然下降伟创动力舵机，进而致使舵机出现抖动的情况。
参照上述所给出的接线图，依照相应的步骤去进行操作，您便可在5分钟的时间范围之内，达成舵机驱动板的正确连接状态，并着手开启调试运作。
