若你正尝试借由单片机来实施对舵机的控制，却察觉到舵机出现摆动、停滞不运转或者角度不准确的状况，那么问题的关键之处通常并非在于代码，而是在于电路的设计。本文直接给出经由验证的完备解决办法：一个标准的由单片机操控舵机的电路是由电源模块、信号隔离（此为可选择项）以及舵机本体这三部分构建而成的，其中，独立进行供电是取得成功的首要前提条件。
一众初学者径直把舵机红色线连至单片机板载的5V引脚，随后舵机出现状况。要么是根本不转动，要么是错乱地抖动。究其实质缘由在于，舵机开启时所需的电流远远大于单片机通过USB接口所能提供的供电能力。
常见的情形是，有一个属于标准9克的舵机，其类型为SG90，在空载的时候，电流大概是100至200mA，在出现堵转的状况下，电流能够达到700至800mA。然而，单片机的USB接口一般仅仅能够稳定地提供500mA电流。当舵机的负载稍微增大一些，电压会瞬间出现跌落，此时单片机就会出现复位或者失控的情况。
得出的结果是，绝对不可以运用单片机板载的稳压芯片来给舵机供应电力，能够为舵机供电的是独立的电源，是独立的电源才行。
这儿存在着一种，历经诸多项目予以证实的标准接法，它适用于这个平台，它对ESP32这个平台适用，它对51单片机这个平台适用，它同样适用于SGM32这个主流平台，它对STM32这个主流平台也适用。
针对单片机，其型号为任意的那种，比如说像 UNO这种，还有ESP32开发板那样的。
舵机，是那种3线舵机哦，在它当中，红色线路所连接的是电源正极，棕线或者黑线连接的是电源地，而橙色线或者黄色线连接的则是信号线。
独立电源：根据舵机电压选择。
对于电压要求而言，微型舵机中，9g重的那种，以及20g重的那种，一般情况下是4.8V到6.0V；标准舵机像MG995、这类伟创动力，其电压范围是4.8V到7.2V；高压舵机的电压要求则是7.4V到12V。
电流方面有这样的要求，那就是建议电源所具备的电流能力，起码得是单个舵机进行工作时电流的2倍才行，比如说，要是舵机的峰值电流为1A的话，那么电源的电流至少得是2A。

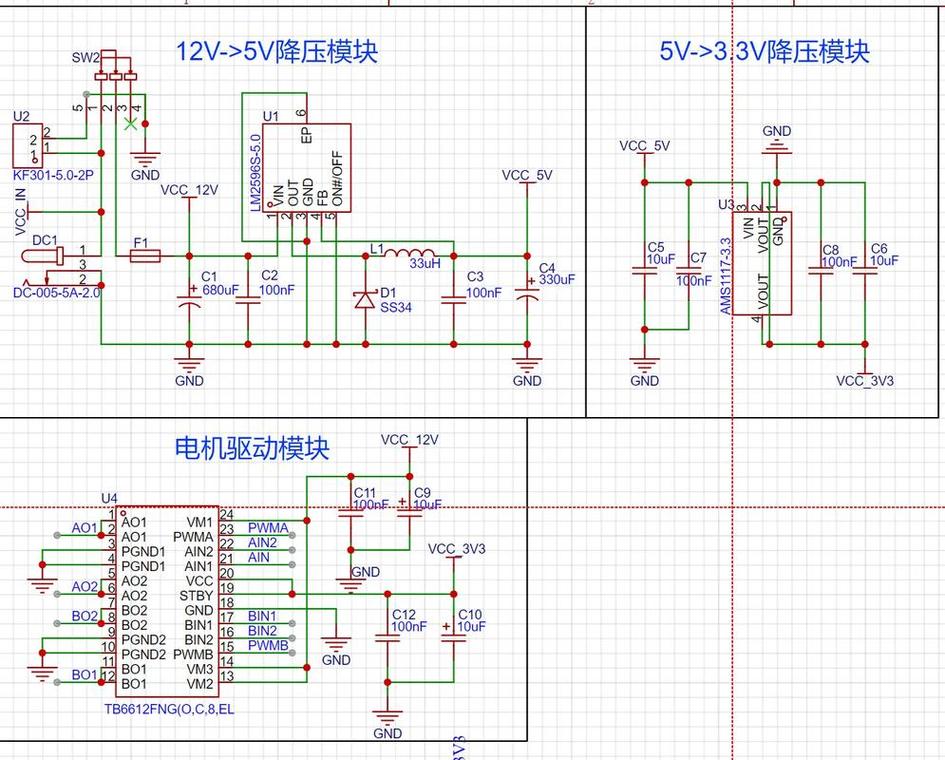

以下是推荐的方案：有3节或者4节电压为1.2V的镍氢电池，其电压大约为4.8V，还有2节电压为3.7V的锂电池，其电压大约为7.4V再有就是具备可调输出功能的稳压电源模块。
电容器（关键辅助）：一个1000μF ~ 2200μF的电解电容（耐压高于电源电压）。这个电容能有效滤除舵机启动时产生的电压尖峰，防止单片机被干扰复位。
共地线：一根导线。
按照以下顺序连接，请确保所有连接处于断电状态。
电容器的连接方式为伟创动力舵机，把电解电容的正极连接至独立电源的正极输出之处，其负极连接于独立电源的负极输出之处，也就是与舵机红色线以及棕色线进行并联。电容的引脚，越短越好。
“共地”为什么至关重要：用一根导线将“独立电源的负极”和“单片机上的GND引脚”连接起来。只有这样，单片机输出的PWM信号（相对于单片机GND）和舵机内部逻辑电路（相对于电源GND）才能有统一的参考电位。缺少共地，信号完全无效，舵机必不转。
1. 检查共地线：独立电源负极 与 单片机GND是否连接？
2. 检查供电隔离：舵机红色线是否绝对未连接到单片机引脚？
3. 查看电容，是不是存在并联了超过一千微法的电容这种情况呢？要是没有，那么建议补充上。
4. 核查信号线，其是否准确连接至能够输出PWM情况的GPIO口呢？大部分单片机的任意GPIO口借助软件模拟PWM是可行的，然而少数是需要特定引脚的，去查阅你的单片机手册吧。
在电路被正确搭建完成之后，借助单片机来生成频率为50Hz的PWM信号，进而能够对舵机角度予以控制。
信号的标准情况是，舵机所具备的控制信号乃是周期有着20ms（也就意味着频率是50Hz）的脉冲，脉冲之中高电平的时间（也就是脉宽）对角度起到了决定作用。
零度（或者负九十度），于此状况下，脉宽存在两种取值，分别为零点五毫秒以及一毫秒，具体取值要依据舵机型号来确定，其中大多数舵机对应的脉宽取值为一毫秒。
90度（中位）：脉宽 1.5ms
180度 ，也就是加上90° ，脉宽是2.5ms ，或者是2ms ，而多数情况下是2ms。
代码示例逻辑（伪代码，适用于任何单片机）：
// 1. 初始化：设置信号引脚为输出模式
(9, );
// 2. 编写函数：发送指定角度的脉冲
void (float angle) {
// 将角度(0180)映射到脉宽( )
int = 1000 + (angle / 180.0) * 1000;
// 产生高电平
(9, HIGH);
(); // 持续特定微秒
// 产生低电平
(9, LOW);
delay(20 ( / 1000.0)); // 剩余时间补齐到20ms
}
// 3. 主循环中调用
(0); // 转到0度
delay(500);
(90); // 转到中位
delay(500);
(180); // 转到180度
delay(500);
常见问题排查：
舵机处于完全不动的状态：利用万用表去测量独立电源输出是不是存在电压 ，再对共地线是否断开进行检查。
舵机仅仅朝着单一方向转动直至尽头，这表明PWM信号并未抵达，或者脉宽超出了能够识别的范围，去检查信号线的连接情况以及程序里脉宽映射的值。
驾驶用的舵机出现抖动状况然而却能够转动，这是因为电源所具备的功率不太充足，应该更换具备更大电流的电源，或者增大采用并联方式连接的电容。
当舵机转动之际，单片机出现重启现象，此乃电源干扰所引发，故而增添电容，电容容量要超过1000μF，并且要保证电源线做到尽量短的同时还得粗。
当你需要同时控制2个及以上舵机时，遵守以下原则：
1. 电源电流加倍计算表明，要是每个舵机的峰值电流是1A，并且控制3个舵机，那么独立电源对于电流的能力，至少得是5A（这是考虑到同时启动时所产生的峰值）。
2. 随着电容容量的增大：总的电容容量（μF）大致约等于（舵机的数量乘以470μF）。要是针对3个舵机而言，建议采用2200μF或者把两个1000μF进行并联的方式。
3. 进行布局布线时，采用“星形”接地方式，也就是把所有舵机的电源地，以及单片机的 GND，一同连接至电源的负极输出点处，以此来防止形成地线环路。
4. 分时启动：于软件里，别在同一一毫秒之际使全部舵机一同启动转动。借代码错开它们的启动时刻（像每个舵机启动间隔为10ms），能够大幅削减瞬态电流峰值。
反复强调核心要点：单片机操控舵机电路若要成功，九成依赖独立供电以及共地。千万别妄图用单片机板载电源去驱动舵机，千万不能忘掉连接那根至关重要的共地线，万万不可在电源方面省去那个1000μF的电容。
现在可以按照以下步骤立即操作：
1. 找出一节3.7V锂电池或4节5号电池盒作为独立电源。
2. 准备一个1000μF/10V或16V的电解电容。
3. 使所有设备电源处于关闭状态，根据本文当中“第2步”所提及的表格来进行接线，尤其注意，红色对应的是独立电源的正极，棕色对应的是独立电源的负极，并且独立电源的负极要连接到单片机的接地端。
4. 用本文第3部分的伪代码逻辑编写程序，先用90度中位测试。
5. 成功后，再调整角度范围。
倘若你依照上述那般的电路连接方式去做，舵机却依旧处于不工作的状态，那就请逐个依次去检查：共地线是不是连接妥当？独立电源的电压是不是处于舵机能够正常工作的范围之内？电源实际上是不是真的有电供应？信号线是不是插在了正确的引脚之上？依照这样的一种逻辑去进行排查，不需要更换任何一个元件便能够将问题给解决掉。
