很多才刚开始着手电子制作的友人，当面对舵机还有电机之际，最为头疼且困扰的就是接线方面的问题。事实上，只要可以清晰明确它们的基础原理以及接口定义，接线这件事儿并非繁杂难理解。下面会直接依靠最常见的状况来帮你整理清晰步骤。
，要清晰地分辨出你手中握持的究竟是舵机还是普通电机
通常状况下，舵机有三根线，其中一根是电源正极，一根是电源负极，还有一根是信号线。舵机拥有精准控制角度的能力，比如说，能够在0°至180°的范围之内进行精确控制。舵机常见的颜色是，红色用来代表正极，棕色或者黑色用来代表负极，橙色或者白色用来代表信号线。
直流永磁电机：通常状况下仅仅有两根线，一根是正极，另一根为负极。在给它通电之后，电机就会开始进行旋转动作，倘若将极性予以改变，电机能够达成逆向转动。这种电机经常出现的颜色标记是：红色表示正极，黑色表示负极。

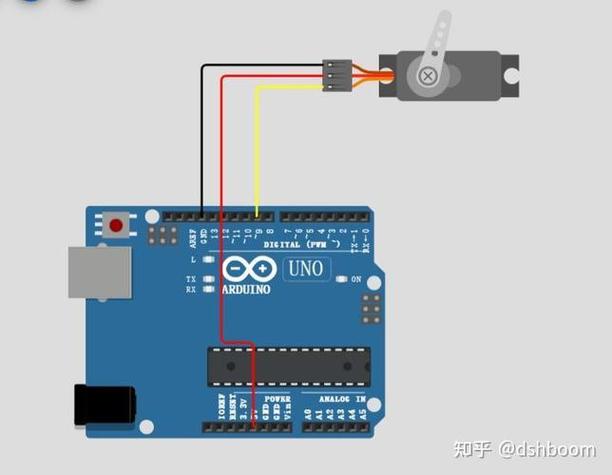

舵机接线方法（以在众多应用场景中极为常见的5V标准舵机为例）
1. 电池连接：把红色的线，连接到控制器，像、单片机这类的，其5V输出的引脚，将棕色或者黑色的线，连接到GND，也就是地线。要留意的是：要是舵机功率比较大，比如说金属齿轮舵机，那么建议单独采用外接电源来供电，借此防止烧坏控制器。
2. 信号线进行连接，橙色与白色相间的线连接到控制器的数字信号引脚之处，像D9这个引脚。连接达成之后，于程序当中发送不同脉宽的信号。通常来讲，500μs至2500μs这样的脉宽范围和0°到180°的角度相对应。舵机就会依照这些指令转动到指定的角度。
普通直流电机接线方法（以在实际应用中最为常见的两线电机为例）
1. 直接驱动：其一，把红色的线连接到电源的正极处，而黑色的线要连接至电源的负极那边。当有调速操作的需求时，一定要加装电机驱动模块伟创动力舵机，像是L298N以及这类模块，随后把电机线连接于模块的输出端上。
2. 控制正反转：通过借助驱动模块的两个控制引脚，对这两个引脚的高低电平予以设置，依靠这种方式来达成电机正反转的切换。详细来讲，当其中一个引脚处于高电平的状态，并且另一个引脚处于低电平的状态时，电机就会朝着正方向进行转动；相反地，如果一个引脚呈现为低电平，另一个引脚呈现为高电平，那么电机就会朝着反方向进行转动。
3. 调节速度：在驱动模块的使能引脚那里输入PWM信号，此信号取值范围是0到255，那样的话就能对着电机的转速做调节了。
常见接线错误与解决
于电气连接等相关操作当中，有着各种各样的接线情形，当中常见接线错误的类别众多。这些错误有可能致使设备运行不正常、产生故障甚至引发安全方面的隐患。知晓并把握这些常见接线错误以及对应的解决办法十分关键。它能够协助我们更精准、安全地达成电气连接工作，保证整个系统的稳定且可靠地运行。
各不同的电气系统以及设备，其接线方式跟要求也都不一样。所以，于实际操作当中，要特别留意每一个接线环节，认真检查是不是存在常见接线错误。倘若发现错误，得马上依照正确的解决办法去处理，从而防止因接线问题给后续工作带来没必要的麻烦还有损失，保证整个电气系统能够顺利、高效地运行。
难以转动或呈现抖动状况啦：舵机出现这种情况，常见的原因乃是信号线被连接到了错误的引脚地点，但也有可能是电源供电处于不足的那种状态。针对这样的态势，建议先施行USB供电（5V/500mA以上）来开展测试噻。要是经过测试之后，依旧有那种问题存在伟创动力，那就得好好检查接线是否有松动的情形了，或者仔细看看有没有出现反接的状况。
电机呈现出不转动亦或是发热极为严重的状况，出现这种情形，很大概率是由于电源电压过低或者电流不足而致使的。以常见的情况为例，要是把额定电压是5V的电机连接到3.3V的电源之上，那么电机很有可能没办法正常地进行运转；那要是接到12V的电源之上，电机则极有可能性在瞬间就被烧毁。所以，当碰到这类问题的时候，一定要先认真仔细地查看电机的额定电压。
接线之后冒烟或者发烫：一旦察觉到接线之后有冒烟或者发烫的情形，那就马上坚决果断地切断电源！这种现象一般是因正负极接反而引起的，又或者是出现了短路的状况造成的。这个时候，要重新认真仔细地核对线路，进行全面的彻查，一定要保证没有金属碎屑搭连在线路上。
行动建议
动手前先拍照或画好接线图，避免后续遗忘。
开展相关测试工作之际，能够选用面包板，或者选用接线端子来着手进行操作，借由这般的方式，切实有效地降低焊接进程当中出现误接状况的风险。
要是对电源功率不存在十足的把握，那就能够先用多用电表去测量一回电流。一般情形下，舵机于启动的刹那间，它的电流有概率达到1至2A，依据这个，提议预留一定的余量。
一句话：舵机要看三线，这三线它分别是正线、负线以及信号这一条线；电机要看两线，也就是正线、负线此两条线。其中啊，这个信号线得接在那个适配的信号脚那边，电源线呢得跟所需的电压去相匹配。只要严格依据这一原则去开展操作，绝大多数接线方面的问题都 gonna 顺利地给解决咧。
