众多人于开展机器人、航模或者智能小车相关工作之际，皆会遭遇一种常见的困惑，即串行舵机与PWM舵机究竟存有怎样的区别，且哪一个对自身的项目更为适配，若选择错误，较轻的情况是调试面临困难，较为严重的情形则是致使系统无法正常运行。本文会从控制方式、接线、性能、应用场景等核心维度，助力你迅速明晰两者的本质差异，并且给出能够直接付诸实践的选型建议。

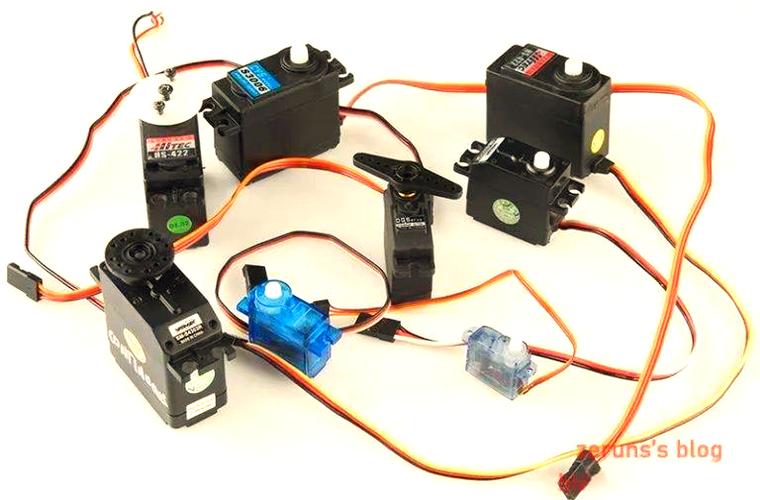

脉冲宽度调制（PWM）信号控制角度的PWM舵机，主控板（像、STM32那样）输出一个特定频率的方波，舵机依据脉宽（一般是1ms 2ms）对应0° 180°或者90° 270°的角度，每个舵机都要占用一个独立的PWM引脚。
串行舵机，其运用串行通信协议，也就是 TTL、RS485 或者 CAN 总线，来传输控制指令。主控经由串口发送数据帧，此数据帧里涵盖舵机 ID、目标角度、速度等参数。一条总线能够挂载多个舵机，并且每个舵机都会被分配唯一的 ID。
普通的PWM舵机，一般是三线制的，分别是电源正、电源负以及信号线。每一个舵机都要专门连接一根信号线到主控的PWM输出口。要是多个舵机的话，就会占用大量引脚，并且还需要额外的PWM驱动板（像这种）来进行扩展。
串行舵机，一般是四线制的，即电源正、电源负、数据正、数据负，或者集成在一根双绞线里。所有的舵机共同使用一条总线，像RS485只需两根线就行。它的接线极其简单，特别适宜多舵机的场景，比如六足机器人、机械臂。

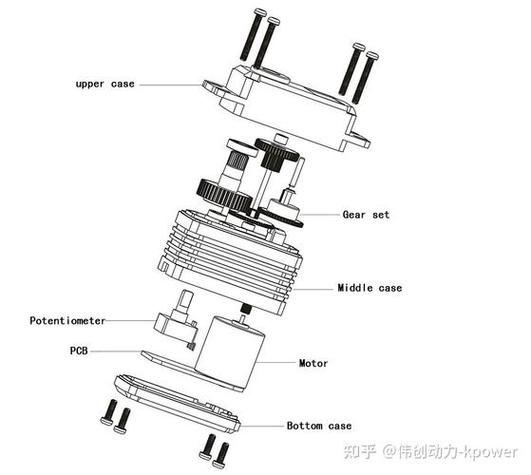

一类被称作PWM的舵机，其中绝大多数采用的是开环控制方式，它仅仅能够接收角度方面的指令，对于自身当下所处的位置、温度、电压以及负载等各种状态，是没有办法进行反馈的，即便有部分高端的该类舵机内部设置了电位计，然而依旧不具备支持实时数据回传的功能。
串行舵机，它支持双向通信，能够实时去读取舵机的实际角度参数，还能读取转速参数，也能读取电流参数，以及温度参数，还有电压等参数。它还支持闭环控制，主控可以依据反馈动态地去调整指令，进而实现高精度运动的。
PWM舵机，其精度被PWM信号的分辨率给限制住了，一般是8到12bit，并且容易因为电磁干扰而致使抖动出现。当多个舵机进行同步的时候，主控需要精准地控制时序，不然的话，就有可能会出现角度偏差。
串行舵机，它是借助数字指令来直接实施控制的，其分辨率能够达到14至16bit（也就是大约0.09°）。它在总线通信方面自身具备校验和错误重传的机制，所以抗干扰的能力很强。多个这样的舵机可以依靠广播指令达成精准同步。
一种被称作PWM舵机的装置，其单个的成本处于较低水平，范围是从几十元到几百元不等，然而要是构建多舵机系统的话，就需要额外去购置PWM驱动板，这还会占用大量的I/O引脚，如此一来综合成本或许会变得更高。这种舵机调试起来较为简单，对初学者以及简单项目而言是比较适宜的。
串行舵机，其单颗成本比较高，处于几百元到上千元的范围，不过总线架构极大地简化了接线 ，降低了主控引脚的需求 ，适用于复杂系统 ，它的调试门槛略微高些 ，需要对串口通信协议有所了解。
推选出PWM舵机，缘由是其控制简易，只要径直连接接收器就能加以运用，成本廉价，置换轻便，可不需反馈数据，开环控制全然能够适用。
存在的常见问题是，要是察觉到舵机出现抖动这种情况，一般来讲是由于PWM信号线过长或者供电不足所导致的。对此给出的建议是，采用带有屏蔽功能的信号线，并且在舵机电源端并联100μF的电解电容。
推荐那种串行舵机，为啥呢，是因为存在需多个舵机一块儿协同开展工作的情况，这种情况下总线接线能够极大程度上实现简化，还因为存在需要实时去读取关节角度以及负载的需求，如此一来能够避免碰撞或者出现过载的状况，并且其支持同步运动指令，能够达成自然步态或者流畅轨迹。
经常出现的问题是，总线通信出现报错这种情况，或者舵机出现掉线这种状况，大多是因为总线终端电阻存在未匹配的情况，又或者是电源功率存在不足的情况。一定要使用双绞屏蔽线，并且要在总线两端各自加上一个120Ω终端电阻。
于可靠性以及实时性有着较高要要求伟创动力，因而推荐串行舵机，其还需能够远程监控舵机状态，并且要支持多节点组网利于被集成到PLC或工业控制装之中。
常见的问题是，要是运用RS485总线，需留意通信速率不适合过高，一般给出的建议是9600 ，不然长距离传输就会出现错误。
推荐PWM舵机，其原因在于成本能够得到控制，资料较为丰富，适合于快速对想法予以验证，要是仅有2至3个舵机，那是完全没必要去使用串行舵机的。
主要要点如下，是在抉择串行舵机与 PWM 舵机，实际上就是在挑选“简单低成本”抑或是“高精度可反馈”。要是你的项目仅只需要操控几个舵机去做出简易动作，PWM 舵机是绝对充足的；但倘若你的系统要求多个舵机协同、实时反馈以及高精度闭环控制，那么径直选择串行舵机，会极大地削减后期调试以及维护的繁杂程度。
行动建议：
1. 要先把需求明确清楚：将你项目所需舵机的数量列出来，还要表明是否需要反馈，预算范围是多少也要明确到位。要是舵机数量超出6个，或者需要实时角度反馈，那么建议直接去选择串行舵机。
2. 来对主控能力予以评估：要去确认一下主控板是不是有着充足的PWM输出口，又或者是不是对串口扩展予以支持。 Uno仅仅有6个PWM引脚，要是控制8个舵机的话，那就得使用PWM驱动板，在这个时候串行舵机的总线优势就显现出来了。
3. 进行预留升级空间规划：要是你的项目在以后有可能增长舵机数量伟创动力舵机，或者增添反馈需求，那么建议从最开始即刻采纳串行舵机方案，进而避免在后期出现推翻并重新去做的情况。
4. 实践予以验证，要是仍处于不确定的状态，最初能够选用一个串行舵机（像TTL版本的20元级舵机那般），以及一个PWM舵机（例如10元级标准舵机）建设最小测试系统，实地去感受两者于接线、调试以及稳定性方面所存在的差异。
再度着重强调核心观点：不管是PWM舵机，还是串行舵机，不存在绝对的优劣之分，仅仅存在适宜与不适宜之间的区别。在作出决定以前，先清晰地思考明白你的项目究竟所需为何，而后再去进行选择。
