舵机，这是个在机器人中存在的小物件，在智能小车里也能瞧见它，于航模当中同样随处可见，就连自动化设备里它也经常现身，它依靠内部精确配合来完成每次角度调整。不少人使用舵机时碰到抖动问题，遇到无力状况，还遭遇不回位这类情况，通常是由于不清楚它由啥部件构成致使没办法下手排查。本文会从实际使用角度出发，直接去拆解舵机有着的内部组成，使得你一看就明白，要是去修理也能有方向。

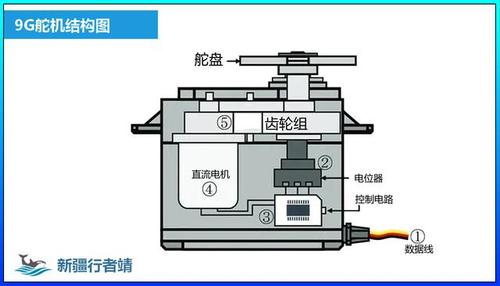

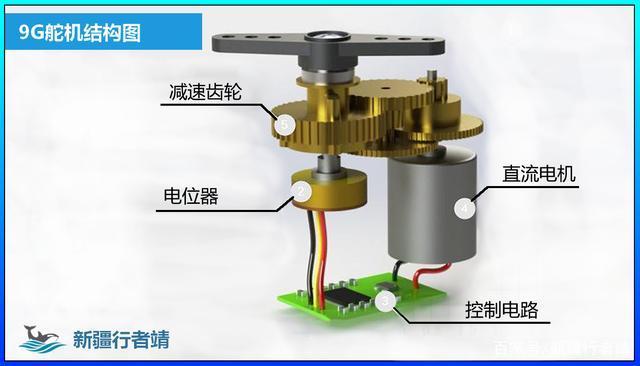

依据诸多实实在在的维修以及拆解实例来看，舵机的内部构造一般涵盖以下四个部分，其中任意一个出现状况，便会致使舵机工作不正常：：
1. 直流电机
作用：提供原始旋转动力，转速高但扭矩小。
以下这些均可算作常见故障，分别是电机呈卡死状态，碳刷出现磨损情况，线圈遭遇烧毁现象，它们的表现是舵机毫无反应，或者发热程度极其严重。
这么一个现实当中的案例，有一位爱好者，在更换了电池之后，舵机出现了那种不转动的情况，然后把它拆开，发现是电机引脚存在接触不良的状况，之后重新进行焊接，然后就恢复到正常的样子了。
2. 齿轮减速组
作用：将电机的高转速降低，同时增大扭矩，带动输出轴转动。
出现的常见故障有，齿轮出现磨损情况，还有扫齿也就是齿牙发生断裂，并且轴心产生变形，这些情况致使舵机在转动的时候，会存在发出异响的现象，同时虚位比较大，甚至完全没办法实现定位。
有着这样一个实际发生的事例，有一台处于持续的、高负荷的运行状态之下的六足机器人，其舵机输出轴上面的齿轮出现了断裂的情况，在更换了金属材质的齿轮组之后伟创动力舵机，该问题得到了解决。
3. 控制电路板
它的作用在于，接收那种被称作PWM也就是脉宽调制的控制信号，拿来跟内部电位器反馈回来的角度值相比较，然后以此驱动电动机器进行转向动作以及使其停止。
常见的故障有，芯片被烧毁，焊点存在虚焊情况，电容出现鼓包现象，其表现出来的情况，是舵机没有响应，或发生抖动，又或者是处于失控状态。
现实之中存在这样一个案例，有一位航模爱好者，他把信号线接反了，由此带来的结果是致使电路板被击穿，在更换了同型号的电路板之后，舵机才恢复到正常的状态。
4. 电位器（位置反馈传感器）
实现的功能是：与输出轴相连接，对当下角度展开实时监测，转化为电压信号之后送回到控制电路当中。
常见故障有这么几种情况，碳膜出现了磨损，接触方面存在不良状况，引脚发生了断裂，这些致使舵机不能够回到中点地点，导致角度出现了偏移现象，或者发生持续抖动的情况。
实际发生的事例是，有一台被频繁加以使用的机械臂，其舵机的角度变得越来越不准确，将其拆开以后发现电位器的碳膜已经出现了磨损的情况，在更换之后精度得以恢复。
了解组成后，再理解它们如何配合，排查问题就会事半功倍：
控制电路收到一个“转到90度”的PWM信号。
电路读取电位器的当前电压值（比如当前是45度）。
电路计算差值，驱动电机正转，通过齿轮组带动输出轴旋转。
输出轴转动时，电位器同步改变电阻值，电压随之变化。
在出现电位器反馈值抵达90度所对应的电压这般情况的时候，电路会实施切断电机供电这一动作，进而舵机就会被锁定在该角度处。
最容易出现扫齿问题的是普通塑料齿轮舵机，建议在高负载的情况下使用金属齿轮舵机。
无刷舵机寿命更长，但控制电路更复杂，价格通常高出35倍。
1. 不可以进行超载运行，舵机参数里标明的扭矩乃最大瞬时值，要是长期超出额定扭矩，就会加快齿轮磨损以及电机过热。
2. 让电压维持稳定状态，要是电压过高的话就会致使电路板被烧，倘若电压过低则会造成转动力矩欠缺，因而建议采用稳压模块来进行供电。
3. 要定期去检查齿轮之间的缝隙，要是察觉到舵机有那种虚假运行的位置情况，进而就需要立刻去更换已经磨损的齿轮，以此来防止出现因为连带作用而损坏电位器的状况。
4. 尽力防止频繁地大幅度急剧转向，因为陡然从0度跳转至180度会对齿轮以及电位器造成冲击，所以要尝试在程序里添加缓启动。
舵机的核心构成部分包含电机，还有齿轮组，以及控制电路，再加上电位器，每一个部分都绝对不能缺少。当对它们的结构以及协作关系有了理解之后，你在进行选型、展开调试以及给予维修操作之时，便能够做到心里有底。在下一次碰到舵机出现抖动情况，或者出现不转动的现象，又或者角度不准确情况的时候伟创动力，要对照这四个部件逐个进行排查，90%的问题都能够由自己解决。在选择舵机的时候最好优先注意齿轮的材质以及电位器的类型，这是舵机能够长期稳定运行的关键所在。
