舵机专用阀在液压伺服系统中扮演着核心执行元件的角色, 它主要负责控制舵面偏转的角度和速率。它的结构特点会直接影响舵机的响应速度、定位精度以及长期的可靠性情况。
这种专用的阀门通常会被用在船舶航向控制、航空尾翼伺服以及大型工程机械回转机构等应用场景之中。在具体的构造方面, 它一般包括阀体、阀芯（这里指的要么是滑阀, 要么是转阀）、电磁先导级、压力补偿器、缓冲腔以及密封组件这些部分。只有把它的结构组成部分是什么, 还有它们彼此之间的关联搞清楚了, 这才会成为后续进行选择型号、排查设备故障以及开展日常保养工作的根基所在。
我们可以拿最常见的这个例子来说一下, 具体来说就是那个被称为电磁先导加上液动滑阀的两级式舵机专用阀门, 现在就来把这个东西的结构里面包含的不同层次一个一个拆分开来给大家看清楚。
第一级：电磁先导级（先导阀）
对于电磁线圈来说, 它会接收到由控制器输出传来的电流信号, 这个信号通常是零点零到两安的, 或者是四毫安到二十毫安的范围, 然后它就能将这个电信号转换成那一种微小的位移现象。
衔铁和衔铁弹簧负责把线圈所发出的磁力转化成阀芯的初始位移动作, 其中放大的比例数值通常处于一比五到一比十五这个区间之内。
在前置阀体内部, 安装有锥形的或者扁平状的滑阀。这些滑阀的开口面积非常小, 通常介于零点五毫米到两毫米之间。这部分结构的作用是用来引导主级阀芯的动作发生。
第二级：液动滑阀（主阀）
主阀芯也就是滑阀, 这种部件多数情况下是采用三挡N通结构或者五挡五通结构的, 它的径向尺寸一般是φ12到φ50毫米之间, 而行程则是0.5到2.5毫米。
阀套, 也就是阀体孔这个地方, 它和阀芯之间配合形成的间隙, 一般都要控制在零点零一到零点零三毫米之间, 这地方是决定内部泄漏情况和响应速度快慢的一个关键性的配合表面。
阻尼孔和节流小孔, 它们是分布在阀芯台肩还有阀体上面的, 用于频率补偿以及限流保护, 孔径一般在0.1到0.4 mm。
辅助组件
这种压力补偿器采用的是将弹簧和膜片组合在一起的结构, 或者采用把弹簧与活塞配合起来的结构。它的主要作用是让主阀芯的两端保持压差恒定不变, 从而消除负载发生变化时对阀口开度所产生的影响。
缓冲腔, 也就是两端封油的那个腔体, 它是被用来抑制在阀芯高速改变方向的时候出现的那股油液冲击的, 目的是为了减少磨损并且降低噪音。
这里所说的密封件, 具体包括像O形圈、Y形圈以及斯特封等这样一些东西, 它们都是分布在阀芯外圆和阀体结合面这些地方位置的, 这样做的主要目的, 是为了防止出现外部泄漏的情况发生。
阀体和端盖这些零部件, 大多是通过把铸铁材料或者铝合金材料进行加工而成的。它们的主要作用有两个方面。第一个方面是给油液提供流动的通道。第二个方面是为机械安装提供必要的接口和连接位置。

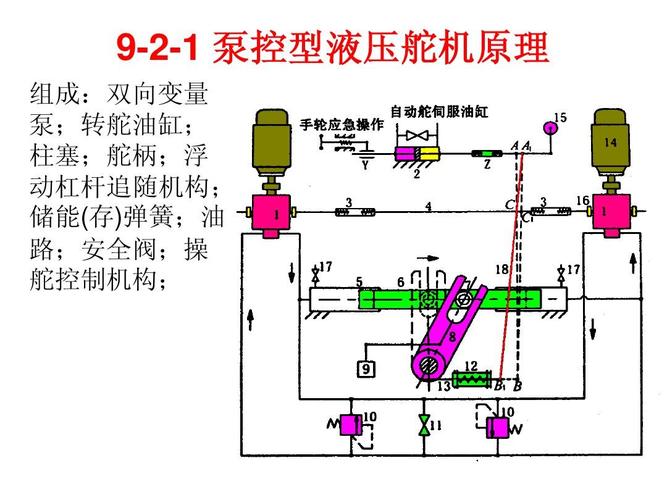

在船舶进行转舵的那个过程里, 舵机专用阀最常见出现的一种工作状态循环, 具体如下所示:
1. 操舵指令发出来了, 控制器会给电磁先导级输入电流信号, 这个电流信号对应着偏转角度。
2. 先导阀芯产生了微小的位移情况, 从而把先导油路给打开了, 高压控制油就进入了主阀芯那一端所对应的控制腔里面。
3. 主阀芯在压差的作用下, 发生整体上的平移运动, 从而让N通阀门的开口处于打开状态, 此时压力油进入舵缸里面的没有杆的那一侧腔室, 而与此同时有杆那一侧腔室的油液则被回流排出去。
4. 舵面开始偏转, 并且随着偏转角度的增大, 控制器的电流随之减小, 进而导致先导阀逐渐关小, 最终使得主阀芯进行回程动作。
5. 等到达那个目标角度的时候, 电流就变成零了。然后, 主阀芯回到中间的位置。接着, 各个阀门的开口都关上了。这样, 舵面就固定在准确的位置上了。
从电信号发出到舵面产生响应, 整个过程会经历一定的延迟时间。这个典型的延迟时间通常在80毫秒到200毫秒之间波动。具体的延迟时长取决于阀芯的移动行程长短以及系统内油液的粘滞程度。
在进行选型的时候, 核心的依据是系统的排量、对响应频率的要求以及安装空间的限制。在750 kW以下的船舶主推进器配套舵机中, 两级滑阀式因为结构成熟, 维修也比较方便, 所以是目前使用最广泛的类型。
在实际运行的过程中, 那些专门用于舵机的控制阀, 下面列举的这些故障情况, 发生的次数是最多的:
阀门中的内部组件可能会因为卡住而无法正常运作, 这种状况的出现概率大概是在百分之三十五左右。这通常是由于液压油不够干净, 或者是阀芯表面被刮花了, 导致一些细碎的颗粒进入了零件之间的缝隙里, 从而使部件不能自由滑动。
, 我们需要把检查的重点放在两个方面, 第一是要看阀套内部表面的光滑程度, 也就是表面粗糙度, 需要达到Ra不超过0.4微米的标准；第二是要关注液压油的洁净情况, 依据的是NAS 1638这一行业规范, 常规的合格标准要求是等级不高于7级。
电磁先导级发生故障, 这种情况大约占总体故障比例的百分之二十五。具体故障原因通常是线圈内部出现匝间短路, 或者衔铁对应的弹簧因为疲劳而断裂。
这类故障主要表现出的特征为零位产生漂移或者设备没有任何反应。针对这个问题, 可以使用万用表来测量线圈的电阻值, 以此来进行快速判断, 一般情况下该线圈标称电阻值的范围在5欧姆到50欧姆之间。
存在内泄超标的情况, 幅度大约占了百分之二十, 这是因为阀芯上的台肩部位发生了磨损, 或者密封部件已经老化, 导致当主阀处于完全关闭的状态时, 依然会有明显的油液通过, 典型的表现为舵面出现漂移的现象, 意思是在没有发出指令的时候, 舵角会缓慢地发生偏移。
压力补偿器失效的占比约为百分之十五, 这通常是因为补偿弹簧发生了塑性变形或者膜片破损引起的, 这种故障会导致主阀在不同的负载条件下开度保持一致不了，进而让舵机出现低速爬行的现象。
缓冲腔发生了堵塞情况, 大概占总量的百分之五。这是因为阻尼小孔被胶质或者金属碎屑给堵住了。所以导致阀芯在换向时冲击力度加大, 还伴随着敲击声音以及阀芯出现异常磨损现象。
1. 拆卸的顺序是先拆开端盖, 然后取出主阀芯, 接着检查阀套, 之后再拆卸先导级, 检查线圈和衔铁。在这里明确禁止使用铜棒去敲击阀芯。
2. 在配合面的检查这项工作中, 我们要用塞尺或者千分表来测量阀芯外径和阀套内径之间的配合间隙。如果发现磨损的尺寸超过了零点零五毫米, 就应该更换旧的阀套。
3. 关于阻尼孔的清理工作, 操作方法是要使用一根细钢丝来对孔进行疏通, 该细钢丝的直径和孔径大小保持一致。绝对不能采用金属丝去捅, 也不可借助压缩空气进行吹通操作。这是因为上述两种不当手段存在风险, 极有可能导致孔壁受到损坏。
4. 关于装配扭矩的要求是, 对于端盖螺栓, 需要按照对角交叉的顺序分三次把它拧紧, 典型的扭矩值是, 如果是M10这个规格的螺栓, 扭矩要在40到50 N·m之间, 这样做的原因是为了防止阀体发生变形, 从而避免影响同轴度。
5. 系统对油液污染度有着严格的要求, 其数值需要被控制在ISO 4406规定的18/16/13等级以内。在这样的标准下, 更换油的周期一般设定为一千到两千小时的工作时间。
在设计的环节里, 我们要依据系统的最大排量数据以及响应频率的具体情况, 先去优先考虑选用了那种用在常规船舶上的两级滑阀式方案, 或者是用在高精度航空领域里的比例伺服阀式架构。同时呢, 还得在那种阀体的位置去预留出一个安装位, 以便那个压力补偿器可以进行调节的安装动作。
在采购阶段, 需要让供应商提供一份证书, 这份证书是关于阀芯和阀套配对尺寸的, 还需要提供阻尼孔孔径的检测报告, 另外还要提供内泄量的测试数据, 这里的内泄量要求是在额定压差下小于一分钟两升。
在维护的阶段里，要每隔五百个实际工作时数就把先导级拆开来检查一遍, 然后再每隔两千个小时的时候, 要把主阀芯还有阀套也彻底拆开检查一下, 要把记录阀芯磨损情况的台账给建立起来。
进行故障排查的时候, 要先判断问题是不是属于“没有动作”的情形, 如果发现是这种情形, 就要去检查先导级与电气部分, 或者要先判断问题是不是属于“动作比较慢”或者“出现漂移”的情形, 如果发现是这种情形, 就要去检查主阀芯与补偿器, 这样就能避免在没有弄清楚状况的时候就盲目地去直接更换整个部件。
舵机专用阀的结构在本质上可以被视为一种分级放大系统, 其核心逻辑是把小信号进行放大, 进而实现大流量的控制。在这个系统中, 电磁先导级所承担的任务是将电信号转化为机械位移。
接着, 液动滑阀会将这种机械位移放大为流量控制作用。除此之外, 压力补偿器与缓冲腔则能够保证输出的稳定性。, 理解这些部件之间的层级关系, 对于正确选择产品、快速排除故障以及规范地进行维护工作来说, 都是非常关键的。在实际工程里面, 大家碰到的最常见的情况是阀芯被脏东西污染然后卡住了, 还有先导级出现了老化和数值漂移的问题。这两种情况加起来, 占了现场报修总数的一半多一点, 超过了六成。
所以呢, 大家优先去检查一下油液干不干净, 再去做做电气方面的检测工作。这样做的话, 能让机器停着不能干活的时间大幅度减少, 也就是大幅缩短了停机时间。
