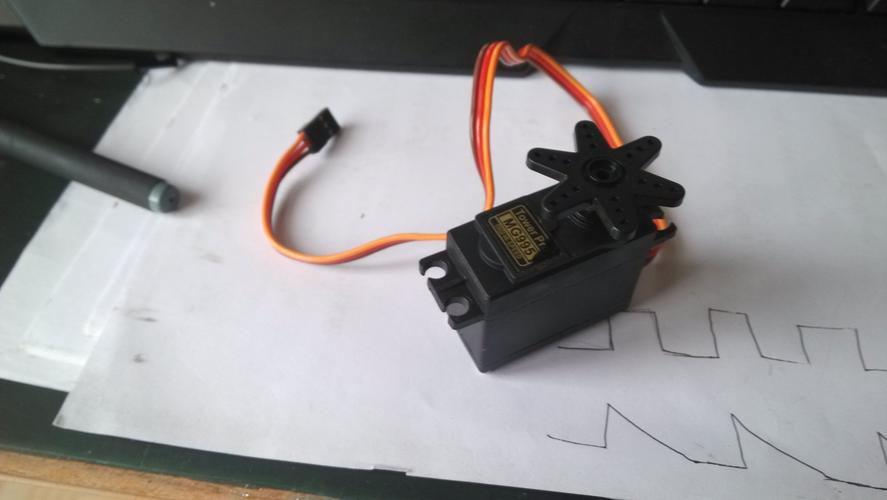

MG92B是规格为250g的微型金属齿轮舵机, 在轻量化遥控、教学机器人设备、云台装置以及各类舵机项目里面, 属于应用范围很广的一款产品。
它最核心的特点就是体积小、重量轻, 其输出扭矩能达到大约9到12千克每厘米的水平, 特别适合那些对空间大小和重量负荷都非常敏感的使用场景。接下来会从参数规格、接线方式、控制原理以及常见故障这四个方面分别展开说明, 给出可以直接参考落地的具体内容。
核心规格参数
工作电压的范围是4.8V到6.0V, 这里的直流是指电流的方向保持不变。
空载状态下, 其转速大约是每秒六十度需要零点二秒钟。
输出扭矩为9公斤厘米, 这是在4.8伏电压下的情况, 或者是12公斤厘米, 这是在6.0伏电压下的情况。
舵盘的行程大约是180度, 在一些版本里面, 标注的数字是170度。
重量大约在25克左右, 这个数值是不包含导线的。
该齿轮的类型是金属的, 具体来说就是钢制齿轮。这与同系列中使用纯塑料制作的齿轮型号有所不同, 形成了明显的区别。
这里的引出线是三条, 具体的情况是棕色的是地线, 红色的电源线, 还有橙色或者黄色是用来传输信号的。
实际用到的时候, 要是供电电压掉到了4.5V以下, 扭矩就会变得非常弱, 如果超过了6.5V, 那么就有可能出现齿轮过载的情况, 甚至会把部件烧掉, 所以建议大家一定要严格地按照标称的范围来对设备供电。
接线方法

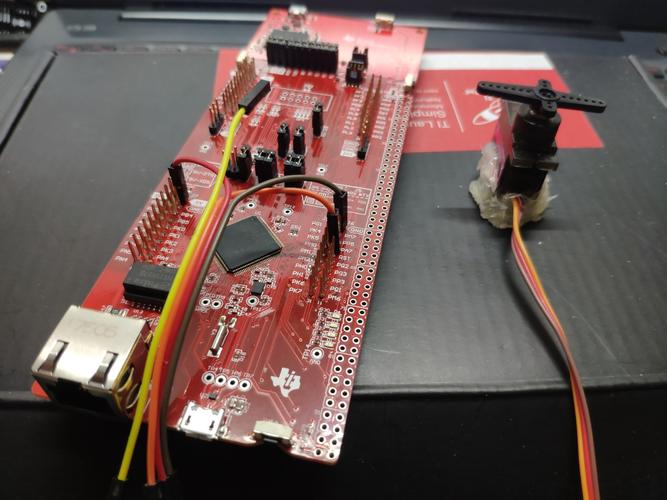

MG92B用的是标准三线的那种接口, 接线的时候得按照固定的规则来弄。
1. 把那根棕色的线, 也就是地线, 连接到控制设备或者稳压器上的零伏特那一端。
2. 红色线条代表VCC, 需要把这条线连接到直流电源的正极上面, 这个正极的电压数值要在4.8伏特到6.0伏特的范围之内。
3. 把信号线, 这个颜色是橙色或者是黄色的, 给它连接到PWM的输出通道里面去。
这里有常见的案例: 一位学生使用电压为5伏的USB接口给型号为MG92B的舵机供电, 以此制作云台装置。他发现在舵机进行快速转动的操作中, 主控板会出现频繁复位的情况。导致这个问题的原因正是来自USB接口的5伏电压输出的电流不够充足。
该型号舵机在运行时的峰值电流可以达到1安培以上, 这种大电流需求拉低了整个系统的电压水平。针对这个现象, 是额外安装一块输出电压为5伏且输出电流达到2安培以上的稳压模块, 专门用于给舵机提供电力。同时, 确保舵机的信号线与主控板保持公用地的连接方式。
控制方式
MG92B是通过PWM信号来控制角度的, 其信号的周期是20ms。当脉宽为500μs的时候, 角度对应的是0°。当脉宽变为1500μs时,角度变为90°。到了脉宽为2500μs的时候伟创动力, 角度就是180°了。
像、树莓派、STM32这些主流控制器, 都能够直接输出对应的PWM信号。这里需要注意一点, 如果脉宽超出了2500μs的范围, 比如说是2700μs的话, 就可能会触发过冲或者是限位碰撞的现象, 所以建议大家不要超出这个标称的范围。
常见故障与排查
通电以后,设备出现了不转动故障伟创动力舵机, 这时候需要认真检查VCC电压是否低于4.5V, 如果低了就会影响运行。还需要仔细核对信号线, 看看是不是接错了通道, 导致连接不对。接着请使用万用表去测量信号线, 查看上面是否有PWM输出信号产生, 以此来确认问题所在。
转动的时候会出现卡顿的情况, 并且噪音变大。这是因为金属齿轮出现了磨损, 或者是缺乏润滑油的问题。你可以把设备拆开, 然后在齿轮互相咬合的地方涂上一点少量的薄型锂基润滑脂, 这样就可以改善这种状况了。
机器移动到了极限的位置之后会发出咔哒的声音, 这是正常的限位保护动作, 属于设计好的保护措施, 并不是故障；但是如果还伴随有奇怪的响声, 就需要检查一下舵盘是不是发生了变形。
发热严重的情况出现了, 这是因为持续堵或者是电压过高所导致的所以应该立即断电然后把占空比降低再把单次动作的时间缩短一点。
行动建议
在选型阶段, 要确认三个硬性指标的, 就是工作电压、还有所需最大扭矩, 以及安装空间的尺寸。进行接线操作之前, 需要使用万用表来确认电源线的极性情况, 因为信号线如果接错了一方面不会导致烧毁现象另一方面会导致无法控制的功能体现。
在初次调试环节, 要在低压四伏特的状态下运行设备的, 一定要等到确认转向功能和行程状态都正常之后才可以把电压提升到六点零伏特。对于长期使用的MG92B设备建议每运行五百小时检查一次的, 是齿轮间隙和导线根部的绝缘性能状况。
MG92B的核心价值, 其实就在于那点叫作“轻量”还有“金属齿轮”的搭配。在25克这个级别的舵机里, 这玩意儿提供的耐用性, 还有那扭矩的余量, 明显比那些用塑料齿轮的型号要高出不少。
只要你的供电够稳定, PWM的参数调得没错, 再不然就别让它一直堵着转不动, 它完全有能力在教学环境里、原型验证的时候, 或者是小型产品中, 稳稳当当地干个几千个小时不出啥大毛病。
