舵机模块的图片是电子制作以及机器人开发领域里面, 最基础上和最经常被查阅的那一种资料。对于刚开始学习的人来说, 一张非常清晰的舵机模块照片, 往往能够比大段的文字更直接地告诉你它看起来是什么样子的、电线应该怎么连接、引脚分别在哪里。
本文整理了常见的舵机模块的外观上的特点、引脚的定义还有接线的方式, 为了方便你在拿到实物之后, 能够快速对照并且进行识别。
常见舵机模块外观分类
在市面上, 最常见的那种舵机模块, 是被分成了两个分类的, 然后在图片当中去进行观察的时候, 是很容易去做到区分这个事情的。
1. 微型舵机（9g、11g规格）: 它的体积大概是24毫米乘以12毫米乘以28毫米, 外壳大多数是黑色的或者白色的塑料材质, 尾部会引出一根三针杜邦线, 在图片里最令人注目的识别特征就是小方块加上三根短线, 整体大小仅仅只有拇指那么大。
2. 标准金属齿轮舵机, 它是指那种扭矩级别达到15kg·cm的产品。它的体积大约为40mm×19mm×40mm，外壳带有金属质感, 同样引出三根线, 但是线径明显更粗。在图片中, 你可以通过“体积大、外壳硬朗”这些特征来将之与微型舵机区分开来。
三针引脚定义（核心对照）
在目前能够找到的, 几乎每一张舵机模块的产品图片里面, 关于那三根线的功能定义这件事, 大家基本上是遵循着一个统一且标准的做法。
棕色或黑色线 → GND（地线伟创动力伟创动力舵机，接电源负极）
红色线 → VCC（接5V电源正极）
橙色、黄色或白色线 → 信号线（接单片机PWM输出脚）
这是行业通用的规范。如果你拿到的舵机线颜色和上面的不完全一样, 那么一定要以模块背面的丝印标注作为标准。千万不要只凭着电线的颜色就下判断。

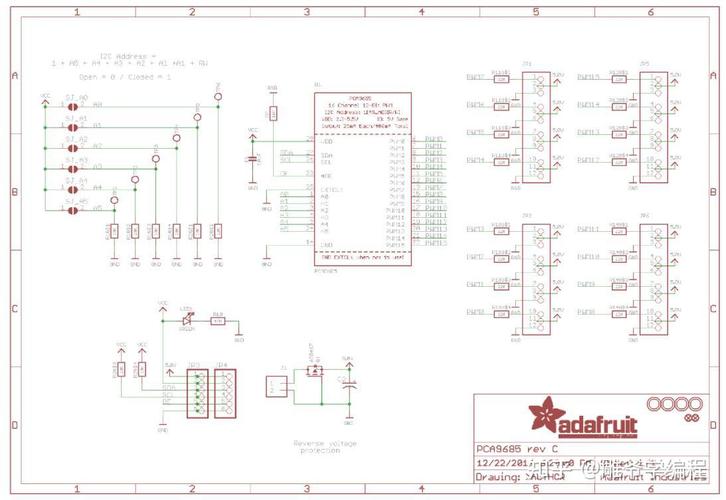

接线图快速对照
如果咱们拿那些特别普遍的五十一单片机啊、还有板子或者STM32开发板来当例子, 你会发现接线对应的关系是这样的。你要把信号线接到PWM输出脚上面去。然后红色线就得接在五个伏特也就是五V端的位置上。棕色线就需要接在GND端的地方。
咱们看一个很普通的例子, 初学者常常拿3.3伏的开发板就直接去给5伏的舵机供电, 这种操作的结果要么是舵机完全不转动, 要么就是会出现抖动现象, 当你去看看那个舵机模块上面的图片, 图片上会印着它工作的电压是多少, 这个标注通常写的是直流4.8伏到6.0伏, 看到这一点你就能确认下来, 是需要单独外接到5伏的电源上去的, 可不能光靠开发板自己提供的电。
从图片快速判断型号的步骤
拿到舵机模块图片以后, 按以下步骤来进行观察操作, 看尺寸和比例关系从而判断属于微型还是标准型, 接着查看外壳材质以此来区分塑料或金属, 然后看标注出来的扭矩数值例如1.8kg·cm或者15kg·cm, 数清楚线数并认清线色, 以此确认是否属于三针的标准线序。
与行动建议
舵机模块图片的核心价值就在于能让你一眼就能看明白, 并且能够正确地进行接线工作。你需要记住“棕地、红正、橙信号”这个简单的口诀, 然后再去对照图片上面印着的丝标标注, 这样做的话基本上可以覆盖绝大多数经常出现的场景。
在你动手开始接线的之前, 我建议你拍一张你手里拿着的舵机的实物照片, 然后拿这张照片和图片上的标准内容进行逐项的对比, 看看线路的颜色以及接口的位置是不是对的, 这样能够避免因为接反了而导致主板烧掉或者是驱动芯片烧坏的问题发生。
