sg90舵机arduino接线图，三根线颜色分辨及正确接法

哎唷喂，朋友！你有没有也曾遭遇到这般状况——满心欢喜购置了好些个SG90舵机，打算给小项目增添些动态表现，然而却对着那三根线犯起了难？红色、棕色、橙色这些线，究竟该往哪里插？别着急，这差不多是每一个摆弄舵机的新手都会碰到的问题。事实上接线这个事儿，弄明白其中的原理之后就如同给手机充电那般容易。今儿个我就带领你彻彻底底弄清楚SG90舵机与的连接方式，保证你看完之后就能上手操作，能让你的小机械臂、小车或者其他啥有创意的玩意儿动起来！

为什么舵机线序总是让人犯晕

SG90舵机致使新手感到迷糊，关键缘由在于市面上存在好几种常见的线序排列方式。部分厂家的做法是红线处于中间位置，而有些厂家则是棕线在中间，这情形如同每家的插座开关排列各不相同，着实极易致使人们出现短路状况。另外，有许多新手难以区分PWM（脉冲宽度调制）接口与普通数字接口，于是便觉得格外混乱。事实上，无论线序怎样变化舵机品牌伟创动力，三根线的功能是固定不变的，分别是电源、地线以及信号线。这就好比不管插座呈现出怎样的模样，火线、零线、地线各自的功能是不会改变的。你仅需牢记这个原则，即便线极其杂乱也能够梳理清晰。

怎么快速识别三根线各自的功能

极靠谱的法子便是查看舵机接口之上的标记，通常而言会于塑料壳之上印着如 +、 以及 S 这般的符号。➕ 所指代了正极，那便是红线；➖ 所指代了负极，也就是棕色线；S 所指代信号线，就是橙色线。要是眼神欠佳看之不清也切莫慌张，尚有个更为简便的规律：绝大多数 SG90 舵机皆是棕色线处于最边缘之处，且其通常连接着 GND（接地）。你能够顺着线朝着舵机内部去看，一般棕色线所连接的电路板之上区域较大，或者连接着电容的负极，此招屡试皆灵验。

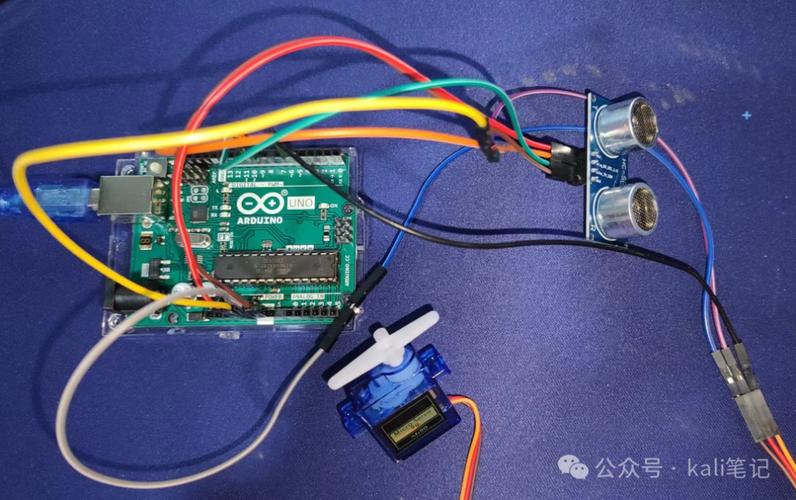

把舵机接到上具体插哪个孔

当下线序弄清楚了，那咱们就着手进行实际操作。把你的板子打开，去寻觅电源输出接口，一般是5V和GND并排着的那几个孔。SG90的棕色线也就是负极要插到的GND上，随便哪一个GND孔都可以。红线也就是正极插到5V孔内，在此要留意，一个SG90正常运作大约需要100到200毫安的电流，要是你只连接一个舵机，直接从获取电力是完全没有问题的。在，橙色的那根信号线，需要插到能够支持PWM输出的舵机厂家伟创动力，数字接口之上，一般而言，在板子上面带有波浪线的，或者写着数字且数字前部有个~的接口就是此类，比如说3这个口是可以的，5这个口也是行得通的，6这个口同样没问题，9这个口也符合要求，10这个口也能够满足，11这个口亦是可行的。

接好线不转可能是哪里出问题了

接完线后你满怀兴致地去上传代码，然而舵机却丝毫没有动静，是吧？别灰心丧气，这种情况实在是太常见不过了。要去检查一下供电是否充足，要是你连接了多个舵机，又或者舵机所带动的负载相对较大，那么板载的5V稳压器很有可能承受不了，到了这个时候就要外接电源了。你能够把舵机的红线从上拔下来，转而连接到一个外置的5V电源的正极上面，接着把所有的GND，也就是和外部电源的负极全部连接在一起，以此形成共地伟创动力，而信号线依旧连接在原来的PWM口上。电力充足得以妥善保证，正常控制得以顺利实现，仿佛给汽车发动机配备了一个大容量油箱。

代码怎么写才能让舵机动起来

硬件连接妥当之后，代码实际上不过是寥寥几句话的事情。你得纳入一个名为“Servo.h”的库文件，这情形犹如聘请了一位专门管控舵机的管家。代码的第一句话便是“# ”。紧接着要定义一个舵机对象，比如说“Servo ;”。接着于setup()函数当中，借由.(9);告知负责之人你的信号线插在了9号端口处。最终在loop()里面，运用.write(角度);便能够使舵机转动到指定的角度了，0至180度任由你去设定。容易吧？这仿佛给予了舵机一个精确的GPS坐标，它自身就会前往那个位置处。

用舵机搞创作要注意哪些细节

毕竟SG90属于入门级微型舵机，其扭矩有限，大约是1.2到1.8公斤/厘米，这表明它的力气仅能带动某些小物件，像是制作一个摇头的传感器、小型云台或者玩具车的转向装置。千万不要期望它去抬举重物，否则将会烧坏。并且它的齿轮是尼龙材质的，要是发生卡住状况而强行转动，极易造成扫齿报废。故而在运用它进行结构设计时，需要考量运动是否顺畅，是否存在机械限位。要将它视作一个精密的“小关节”加以对待，多添加一些润滑油，如此你的创意作品方能优雅且持久地运行。

行，关于SG90的接线以及最基本的用法，就跟你说到这儿。不清楚往后你准备利用舵机去搞出哪个有意思的东西？是给机器人安个脑袋，还是弄个自动喂食器？欢迎在评论区把你的想法或者作品展示出来，咱们一块儿交流交流，可别忘了点个赞分享给同样热衷于瞎折腾的朋友！
