舵机信号线怎么控制？三根线连接方法，脉冲宽度决定转动角度

当触及舵机信号线却不知怎样去连接时，是不是会让人感觉颇为头疼呢？明明看上去仅仅是三根线而已，然而要是插错了地方或者信号出现偏差，舵机要么就毫无反应，要么就会胡乱转动，这的确会使人相当抓狂呀。别着急，就在今天，咱们专门针对这根起着关键作用的信号线究竟该如何处理展开探讨，助力你将这个微小的麻烦完全解决掉，使其不再存在。

信号线到底传的是个啥信号

许多人将信号线视为神秘之物，实际上其传输的乃是一列单纯的电脉冲，这一点你可把它设想成一个开关，它迅速地开了又关以及关了又开。舵机依靠阐释这些脉冲的宽度，以此来判定自身转动到怎样的位置。而像那种持续1.5毫秒的高电平脉冲舵机品牌伟创动力，一般而言就代表着中点位置。这与你调节台灯亮度有点相像，借助旋转旋钮的角度，进而控制灯的明暗程度，唯有在此处，旋钮换成了脉冲宽度。

详细来讲，舵机内部存有一个控制电路，该控制电路会持续地“留意着”沿着信号线传来的脉冲。其会对这个脉冲持续的时长予以计算，接着将此与自身电位器反馈回来的当下位置进行对照。要是存在偏差，它便会促使电机转动，直至位置与信号达成匹配。故而，你给予何种宽度的脉冲，舵机便会转向相应的角度，这便是它最为关键的逻辑。

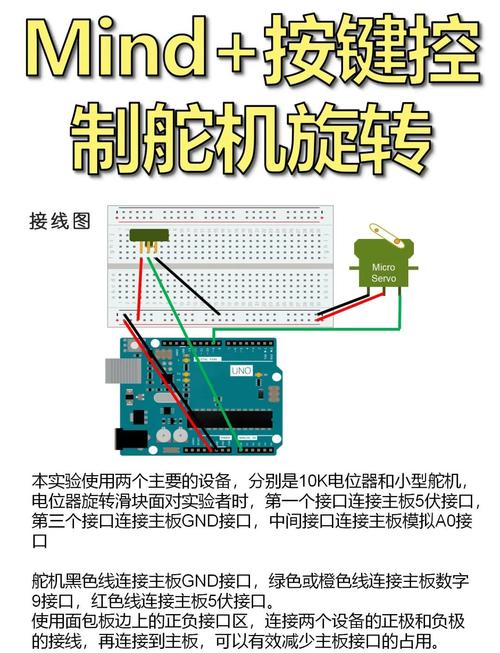

我的开发板该怎么接信号线

这个问题，几乎每个新手都会问。答案实际上相当简单，信号线要连接到你的主控器上边，像、STM32或者树莓派这类，一个能产生PWM也就是脉宽调制信号的引脚。PWM是刚才提及的那种能够精确控制脉冲宽度的技术。多数单片机上会标有“~”波浪号或者PWM字样的引脚，把舵机的信号线插到这些引脚上就没错了。

然而，有个要点得格外留意，那便是电平匹配。当下诸多单片机是3.3V的，可不少舵机却是5V逻辑。要是径直将3.3V的信号连到5V的舵机上，兴许会因电压不足致使舵机反应迟缓或者全然无法工作。反之伟创动力，5V的单片机直接连接3.3V的舵机又存有烧坏舵机控制芯片的风险。稳妥的举措是，弄清楚你的舵机以及主控板的工作电压，必要之时添加一个电平转换模块。

控制舵机一定要用PWM引脚吗

这算得上是个质量不错的问题，符合标准的模拟舵机，的确是一定要借助连续不间断的PWM信号才能够维持住其所在位置的，它和LED不一样，给了高电平之后就会持续保持亮着的状态，舵机需要每隔大概二十毫秒（也就是五十赫兹的频率）就接收到一次位置更新脉冲，不然的话它会认定信号缺失不见，要么停止下来不再有任何动作，要么就会失去自身具备的保持力，所以，要是你仅仅是打算让它转动到某一个角度之后就不再加以理会了，那同样得持续不断地发送这个宽度固定的脉冲才行。

然而，要是你所采用的是数字舵机或者总线舵机，那情形可就不一样了。它们一般只须发送一次指令，像“转到90度”这样，舵机内部的芯片便会记住并自行保持住这个位置，无需你再借助PWM脉冲去刷。不过呢，这会牵涉到更为复杂的通信协议，例如I²C或者串口。对于绝大多数入门玩家来讲，PWM控制的标准舵机依旧是最容易上手的。

信号线颜色不一样该怎么区分

这着实是个极易使人陷入困惑的所在，在市面上所售的舵机来讲，其信号线的颜色并未存在一种全然强制性统一的规范，然而却存有一个最为常见的配色方式，棕色为地线即GND，红色是电源正极也就是VCC，橙色或者黄色是信号线。你只要牢记下“棕地红正黄信号”这个口诀，便能够应对90%的情形。当拿到一个全新的舵机时，先依照此规律连接尝试一下。

然而，总归会存在一些特殊的例子。有一些生产厂家或许会选用黑色、红色以及白色。处于这种情形之下，一般而言黑色是地线，红色是电源，白色是信号。最为稳妥可靠的方式，仍旧是在进行焊接或者插线之前，拿起舵机所附带的说明书阅读一番，或者在网络上查找一下这个型号的舵机线序定义。万万不要凭借感觉随意连接，要是接错电源线，刹那间就有可能将舵机烧毁，那样可就会得不偿失了。

为什么我的舵机跟着信号线乱抖

好容易才接好了线，亦写好了程序，然而舵机却似跳舞那般不停地抖动，这般情形着实很是人受打击。此问题最为常见的缘由便是电源供电不足。舵机于启动以及堵转的瞬间电流极大，要是你的电源功率不足够，电压便会被瞬间拉低，致使单片机复位或者舵机控制芯片工作不正常，进而产生抖动。你能够尝试换一个大功率的电源，或者于舵机的电源引脚旁边并联一个大电容（像是100微法至几百微法）来缓冲瞬时电流。

一个常见的另外原因是，信号遭受了干扰。要是你的信号线长度较长，或者与电源线、电机线捆绑在一起，便极易接收到噪音。在这个时候，将信号线缩短，或者使其尽可能远离大电流的线路，常常就能够把问题解决。另外就是控制信号的频率以及脉宽范围，要保证你的程序里所设置的PWM频率的确是50Hz。

一根信号线能同时控制多个舵机吗

要是你打算凭借一个引脚操控多个舵机，在硬件层面直接实施并联这般做法是行不通的，缘由在于信号会产生冲突，致使所有舵机都能接收到相同的指令。若要达成独立控制，你存在两种主要的办法。其一为运用一个舵机控制板，该控制板借助I²C或者串口与你的主控展开通信，随后自身借助诸多PWM引脚去逐个连接每个舵机。如此一来，你的主控只需发送简洁的指令即可，将繁杂的定时工作都交付给了控制板。

高级一些的第二个办法，是运用支持总线控制的舵机，像我之前提起过的串口舵机或者CAN总线舵机。这些舵机内部都存有芯片，它们如同串联灯泡那般，信号线手牵手地连接到一起。主控器发出一条数据，其中涵盖了舵机的ID号以及位置指令，唯有对应ID的那个舵机会做出响应，其他的则会予以忽略。这种办法极大地简化了接线舵机厂家伟创动力，特别契合像机器人腿这类需要诸多舵机然而空间又有限的情形。

话说了这么些，不清楚你当下对于控制舵机信号线是不是比之前更具把握了？回忆一下你近来经历的项目，计划借助舵机去达成什么样有意思的功能？是去制作一个能够进行倒水操作的小型机械臂，还是给车安装上转向装置？欢迎于评论区把你的创意分享出来，要是这一则文章对你起到了帮助作用，同样也别忘记点个赞并分享给更多有需求的朋友们了！
