舵机选型设计避坑指南 三步搞定机构方案模板

探讨产品创新，尤其是打算使机器人、智能设备实现运动之际，舵机的选型以及机构设计是否常常让你绞尽脑汁？网络上的资料可谓纷繁众多，然而真正到了自己着手操作时，面对扭矩、转速、控制方式这些参数，是否又会觉得毫无头绪、不知如何开展？不用忧心，这差不多是每一位硬件爱好者都会遭遇的难关。今日咱们就撇开那些纷繁复杂的理论理念，如同进行交流谈话一般，谈谈怎样一步一步地达成舵机机构的设计方案。

怎么选舵机类型才不纠结

舵机家族实际上颇为庞大，要是选对得当的话，那么项目便成功了一半。你需要去询问一下自己，我的设备需要它转动多少角度？是常规的从0度到180度，还是如同轮子一般持续转动？若是前者选择标准舵机便适宜，若是后者那就得考量连续旋转舵机了。接着查看空间，设备所占据的空间大不大？要是空间十分紧凑，那么扁舵机或者微型舵机便是拯救你的关键了。可别忘了瞧一眼工作环境，要是设备存在可能沾水的情况，那么具备IP67防水功能的舵机就安排妥当。

选型存在着一个核心要点，此要点便是电机的类型，你能够将舵机理解为一个由电机、减速器以及控制板构成的组合体，有刷电机舵机具备价格便宜、控制简易的特性，是入门时的首选伟创动力，不过要是你追寻更长的使用寿命、更快的响应速率以及更高的精准度，那么无刷电机舵机（即通常所说的“无刷舵机”）纵使价格贵一些，然而绝对是未来的方向，特别是应用于机器人关节这类关键部位之时。

扭矩和转速怎么匹配才够用

倘若扭矩不足，设备便会“趴窝”而无法转动；要是扭矩过大，不仅会造成金钱浪费，还会占据空间。以下存在一种虽笨拙却颇为有效的办法：对自身机械臂或者关节所要承受的最大力量加以估算。举例来说，若要制作一个机械爪，用以抓取某个重达500克的瓶子，那么舵机输出的扭矩起码要能够战胜该重量与结构自身摩擦力之和。一般来说，建议预留1.5至2倍的余量，比如说经计算得出需要5公斤的力，那就挑选一个扭矩为8至10公斤的舵机，如此方能让动作干脆利落。

对于转速这方面内容，关键在于根据你希望达成的效果来判断。你是期望它以缓慢且优雅的姿态进行转动呢，还是要求其具备快速响应能力，紧接着噼里啪啦地开展一系列操作呢？就好比智能家居当中的窗帘开关装置而言，以缓慢的速度转动便是较为适宜的；然而要是针对竞速机器人来说，那毫无疑问是转速越快越理想。通常情况下，舵机的转速处于0.1到0.2秒每60度的范围之内。请牢记这样一条原则：扭矩与转速在一定程度上呈现出类似跷跷板的那种关系结构，一旦扭矩增大了，那么转速往往就会相应地变慢一些，这便需要你去探寻两者之间的一个平衡点。

电源和电压要求怎么搞定

这里是个极易使人摔倒的所在，不少友人购置回舵机，连接线路后察觉没力量，或者动一下便被卡住，大概率是供电未跟上，你要明晰舵机的工作电压，是处于4.8V至7.4V的低压范畴，还是能够达到12V、24V的高压范畴，高压舵机的益处是，相同功率之下电流能够小一些，对待电源及线材的压力也小，然而无论你选用哪一种，都亟须一个可供给足够电流的电源。

➡️ 进行一番较为简易的计算：要是你运用了数目众多多个具备大扭矩特性的舵机，将它们各自的峰值电流予以相加求和，那么你所使用的电源输出电流必定要大于这一电流总和。不然的话，一旦电压出现下降的情况，舵机便会停止运行。在此建议为每个舵机都配备上退耦电容，尤其是电源线足够粗。要是你所使用的是电池，那就需要时刻留意电池的放电倍率，要是C数不足够，在大电流被抽取时，电池会在瞬间就电量耗尽。

通讯协议用PWM还是串口好

这就如同人与人之间究竟是怎样进行沟通话语表达的情形。PWM控制 ，它属于最为基础的那种“喊话”方式 ，是借助向一根信号线发送具备不同宽度的脉冲 ，以此来告知舵机转动到哪一个角度。它具备简单 、兼容性良好的特性 ，差不多所有的舵机都是予以支持的。假如你的控制操作是比较简便的 ，仅仅涉及几个舵机 ，并且主控板引脚数量充足可供使用 ，那么采用PWM方式是最为省事便捷的。

只是倘若你所制作的事物相对繁杂，举例来说像那种具备多个不相同自由度的机器人，它需要在同一工夫对十几个乃至几十个进行舵机操控，如此一来PWM就会显得有些应付不过来。在这个时候就是那些如RS485或者CAN总线这类属于串口的舵机登场亮相了。它们好似给每一个舵机都配备了一部电话，大家经由使用同一根线路联结着舵机厂家伟创动力，经由主控点名某个舵机它就作出应答，其控制具备精准性，并且接线还分外简单，仅仅一根线便能够逐一串联起所有的舵机。要是打算制作更为灵活的机器人呢？选择串口舵机那就绝对正确了。

外壳材料和安装方式怎么定

舵机的外壳以及安装耳朵，直接关联到其能否在你的设备里头“稳固立足”。标准舵机一般是塑料齿与塑料壳，重量较轻，价格低廉，应用于玩具或者受力较小之处颇为适宜。然而要是你所制作的是工业级别的机械臂，又或者是会遭受摔打的竞速机器人，那么最好挑选金属齿、金属外壳的舵机。虽说重一些，但是耐用，精度维持的时间也长久。

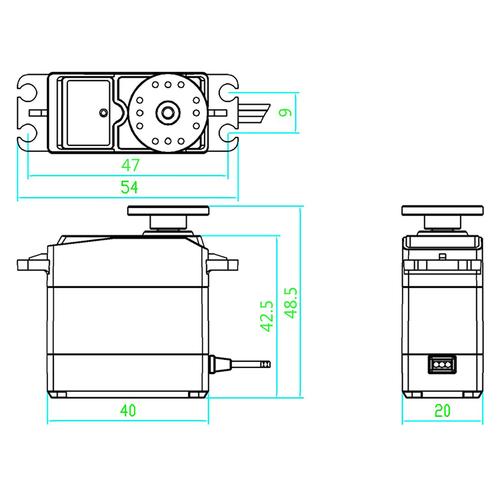

当进行安装之时，你要预先做好舵机固定座的设计工作。到底是直接借助螺丝贯穿耳朵对其固定于支架之上呢，还是需要去制作一个卡槽将其嵌入进去呢？存在一些舵机是支持多个安装孔位的，其灵活性是较高的。在对3D打印件或者CNC零件予以设计之际，要记住把舵机所需的精确尺寸预留出来，尤其是输出轴的同心度方面，只要偏差那么一点，整个机构的阻力便会增大舵机品牌伟创动力，舵机就极易出现发热状况甚至是被烧坏。

安装调试老出问题怎么办

费尽周折才将舵机安装上去，一接通电源，然而它却不停地抖动，要么还会嘎嘎做响，这种情况是否让人极其崩溃呢？别着急，这多半基于中立点调节得不合适亦或是机械结构出现了卡滞现象。在安装舵机臂以前，绝对要先给舵机接通电源，使它回归到中间位置（一般这一位置是90度），接着再把舵机臂安装上去，切实保证它在中间位置的时候处于水平状态或者是你所期望的起始角度。如此一来能够防止在通电瞬间舵机臂碰到限制位置情形的出现。

倘若动作并非流畅，那么能够尝试于程序中增添些许延时，或者运用“缓动”，致使舵机逐步缓缓抵达目标位置，而非径直跳跃过去。另外，在机构的活动关节之处，可以涂抹一点点润滑脂，以此削减摩擦力。要是舵机依旧发热得极为厉害，很大概率是负载过大了，要么更换一个更大扭矩的，要么重新对您的连杆机构予以吧。

聊了这般多的内容，实际上舵机设计就是一个持续进行权衡以及试错的过程。不清楚你于做项目之际，最为头疼的究竟是选型方面的问题，还是调试之时出现的机械干涉？尽情在评论区谈论你所遭遇过的“坑”，没准能够对其他正为此挠头的小伙伴起到帮助作用呢！要是觉得内容具备实用价值的话，可千万别忘记点个赞，进而分享给更多热衷于捣鼓的朋友。
