舵机输出轴连接方法有哪些？用舵盘连接最稳固

致力于产品创新，打算将舵机安装至你所拥有的机器人亦或是自动化装置之上，然而当拿到舵机之后，瞬间愣住了——此为输出轴，究竟要怎样才能够把它与我的连杆、轮子以及摇臂稳固地连接到一块儿呢？

别着急，这差不多是每个才开始接触舵机应用的友人都会碰到的问题。舵机的输出轴，也就是那个传输动力的“小脑袋”，将它与外部机构连接妥当，你的作品方可动起来。今朝咱们就来谈谈舵机输出轴的那些连接方式，确保能让你一看便知晓，一学便掌握。

舵机输出轴连接到底有啥讲究

确切来讲，舵机输出轴与其他部件的连接，所要处理的关键问题在于，怎样将舵机的转动，以平稳且无打滑的状态传递至别的零件。倘若连接情况欠佳，那么程度较轻会导致动作无法精准到位舵机厂家伟创动力，程度严重则会致使舵机出现空转现象、进而遭受损坏，甚至有可能让你所开展的整个项目遭受失败；若运用正确、合适的方法，就如同为力量强大的人寻觅到一双契合脚型的鞋子，唯有如此，行动起来才能够既快速又平稳。

为啥舵机输出轴非得用配套的舵盘

舵机包装里附带的，是一堆花花绿绿且形状不一样的小塑料片伟创动力，或者还可能是金属片，那个就是舵盘，它还有个名字叫舵臂。舵盘绝对是连接舵机轴的首要选择。舵机输出轴顶端一般会有特别的齿纹，舵盘的内孔则有与之对应的齿纹，二者一旦结合，恰如钥匙和锁芯那样，严密契合，严丝合缝。

用配套舵盘有着明显可见的好处。其安装极其简易，仅需直接套上去。接着用顶丝，也就是那颗小小的螺丝，一拧紧便完成。并且齿纹咬合能够承受极大的扭矩，丝毫不容易打滑。这特别契合大多数标准舵机的应用，好比控制机器人的关节、车模的方向。你只要把要连接的连杆或者支架，通过螺丝固定于舵盘的孔位上即可。

没有顶丝的舵机怎么固定舵盘

有些微型舵机，或者特殊设计的舵机，其输出轴上，并未预留螺丝孔，用以安装顶丝。这时，你会思索，难道要用胶水粘贴吗？别着急，存在更可靠的办法。最常见的是运用过盈配合，即舵盘内孔做得比轴略微小一点，借助专用工具或者锤子轻轻敲入，依靠材料自身的弹性紧紧抱住轴。

对于小型、低成本的玩具或者简单机构而言，这种方法是极为常见的。然而，需要对你进行提醒，在安装之前，笃定地对准方向，一旦按压进去，便极为困难再次进行无损拆卸脱离了。另外，存在着一种经由在轴以及舵盘之上制作平位或者D型切口，依靠形状自身达成防止打滑的目的，随后运用诸如夹紧块这类外部零件实施稳固固定，以保障连接能够可靠稳固的情况。

市面上流行的双出轴舵机连接有啥不一样

在一些机器人项目当中，你或许会看见双出轴舵机，就像参考内容里所提及的这般，它的轴是从舵机的两边向外穿出，连接方式与单边轴存在些许差异，双出轴的一边一般是用于固定主摆臂，其连接法与前面所讲的是一样的，能够使用配套舵盘。

但在另一边存在的轴舵机品牌伟创动力，相当多的时候是被预留出来给编码器使用的，或者是用于配重，亦或是作为辅助支撑的用途。要是你有需求在这边进行传动件的连接操作，那可就得留意起来了。一般情况下会用到特制的双边夹紧件，又或者是采用紧定螺丝固定的那种联轴器样式的零件。鉴于两边是同时承受力的，所以对于同轴度的要求会更高，在安装的时候就得更加仔细地去调整，以此来避免“别劲”这种情况引发舵机出现堵转或者遭到损坏。

想连接非标零件该用哪种联轴器

待舵机轴要连接一根光轴、或直接带动一个丝杆、一个轮子，且标准舵盘无法使用之时，联轴器便该发挥用途了。小型舵机常用的是具弹性的联轴器，在其两边各自开有孔，一边套于舵机轴之上，另一边套装在你的传动轴这里，通过螺丝拧紧起来。

这样的连接形式所具备的优点是能够接纳一定程度的安装偏差状况，并且还能够对启动以及停止之际产生的冲击予以缓冲。举例来说，倘若你制作一个小型云台，使得舵机直接去带动摄像头，在中间运用一个体积微小的弹性联轴器，它既能够实现动力传递功能，又能够保障舵机轴不会遭受径向力的损害。在进行选择的时候需要留意孔径与舵机轴直径（常见的存在3mm、4mm、5mm等规格）相适配。

大扭矩舵机怎样连接才够安全

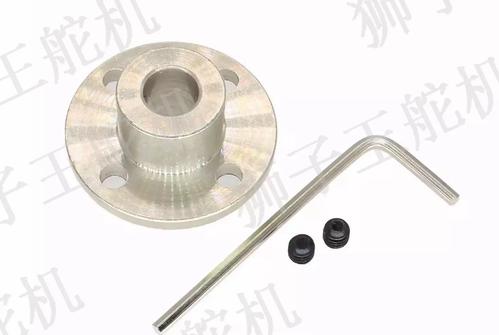

遭遇诸如30kg、50kg乃至更大扭矩的舵机，像参考里提及的那种30kg级别的舵机，普通的塑料舵盘以及顶丝方式或许就不太适用了。在这个时候，就得去思索更靠谱的方案。最为常见的升级做法是采用金属舵盘，一般是铝合金或者不锈钢材质的，搭配双顶丝甚至三顶丝进行固定，咬合表现更为紧密，相比之下更能耐受冲击。

另有一种更为极端情形的，像是应用于工业机械臂或者重型之上， 便会运用键连接方式。 也就是于舵机轴以及舵盘之上同时开设出一个键槽， 安装上一个方形的“键”以此来传递扭矩， 此种方法承载能力极其强大， 几乎很难出现损坏情况。 然而这种舵机其本身轴的结构相对比较特殊， 属于工业级别的应用范畴了。

连接出问题一般是哪些原因造成的

不少时候舵机转动然而执行机构不动作，或者发出“咔咔”的那种打滑声响，大多是连接方面冒出了问题。最为常见的缘由便是顶丝没有拧紧，或者在震动期间松脱了。因而在安装之际，提议在顶丝螺纹那里滴上些许螺丝胶，能够切实起到防松的作用。

又一个常见的问题在于，舵盘或者联轴器之内的齿出现磨损情况，也就是通常所说的“扫齿”现象。这种状况一般是源于长期处于过载状态，或者是所选的舵盘材质太过柔软造成的。到了这个时候，就得去考虑将其升级为金属部件了。另外还有一种情况是，在进行安装的时候，轴心没有准确对齐，从而使得舵机受到额外的作用力，时间一长就极有可能致使舵机内部的齿轮遭到损坏。要牢记，安装的时候多付出那么一份细心，使用的过程当中就能减少十分的烦恼。

说了这么些，下次你再度拿到舵机时，是不是该就如何将它“拴”于项目上心里有谱了？那么，于你所做过的项目当中，可曾碰见过舵机连接层面格外令人头疼的问题？又或者你存有什么独门的安装小窍门？欢迎于评论区予以分享出来，大伙一同交流进步，觉着有用的话也千万别忘点个赞分享给更多友人！
