舵机供电电源怎么选 电压不对会抖动不转

舵机供电这一情况，看上去属于小问题，不过在我们开展产品创新，摆弄机器人或者从事自动化设备的工作时，其给他挖了不少坑。很多时候，舵机出现不转动、产生抖动，甚至被烧毁的状况，大概不是舵机自身存在问题，而是背后的电源没处理好。今天我们就来谈论一下舵机供电电源的那些事情，期望能够助力你减少一些弯路。

舵机供电电源选多大电压才合适

要去挑选电压这个事儿，你必定是曾经有过纠结的。舵机这个东西，从本质上来说呀，它就是一个直流电机再加上控制板，电压要是高起来了呢，它转动得就会快，力气也会大舵机品牌伟创动力，然而却容易被烧掉；电压要是低下去，它又会显得软绵绵的，没什么劲儿。

那究竟该如何进行选择？最为可靠的方式乃是翻翻舵机的手册。常规的舵机，就像我们平常所见到的模拟舵机，一般来说是在4.8V至6V之间开展工作的。可是有一些数字舵机或者高压舵机，那就能支持到7.4V甚至还要更高，也就是说可以直接使用2S锂电池供电。你得就如同给手机充电那样，使用正确的“充电头”。比如说，你要是想让舵机反应更加迅速一点，在允许的范围之内适度提高电压是管用的，但是千万不要超出标准，不然要是冒烟了那可别怪我没有提醒你。安全是首要的，按照规格书来肯定不会出错的。

舵机供电电流不够会有什么后果

这是个极易被忽视的坑，好多人瞅着舵机小，便料想随便寻个电源就能驱动它，这可大错特错了！舵机于启动以及堵转的刹那间，电流会急剧飙升得很高舵机厂家伟创动力，比如说一个标称6V的舵机，正常运作说不定就几百毫安，然而瞬间启动电流轻轻松松就会超过1安培，要是再带着个负载被卡住了，电流翻上几倍都是正常的。

要是电源其电流输出能力欠缺，那电压便会被瞬间压低，造成这一压低情况出现，舵机控制板之上的芯片就会复位又或者工作呈现不正常状态，所展现出来的情形就是舵机出现抖动、动力无力、反应变得迟钝，甚而至于出现乱转现象，这情形就如同在一栋楼中进行用水活动一样，水压原本就处于不足状态，当你家再开启水龙头的时候，楼上区域就会出现没水的状况，所以，在选择电源之际，额定电流最好依据所有舵机堵转电流的总和以1.5至2倍的比例来进行计算安排，预留足够的余量，如此系统才能够保持稳定状态。

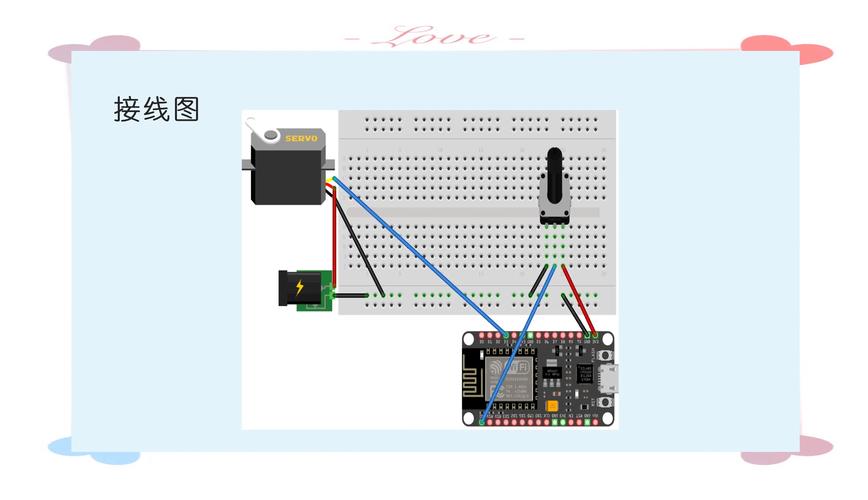

不同类型的舵机怎么接线

舵机接线并非复杂，仅有三根线而已。通常其一为棕色（或者黑色）属性的电源负极线，其二是红色（或者中间颜色）表征的电源正极线，其三乃橙色（或者黄色）类别之信号线。倘若正负极连接错误，一秒钟便会烧坏，此事绝对要慎重仔细核对！

然而在此存在一个关键要点，那便是大电流所经路径与小信号所经路径需予以分开。千万不要将舵机输出的大电流从开发板（举例来说像）之上的5V接口获取。正确的操作方式是：舵机的红色以及黑色这两根线，径直连接至你的具备高功率的电源之上；而用于传输信号的线，就连接至控制器的用于传输信号的引脚之上，与此同时将控制器以及舵机电源的负极（也就是GND）进行共同接地连接。简要来讲，就是让“提供动力的电”以及“用于控制的电”分别走线，仅仅在负极处汇合在一起，如此一来干扰程度是最小的，整个系统也是最为稳定的。

舵机供电电源要不要加电容

上加，并且相当有必要加上去！尤其是在电池进行供电或者电源线相对比较长的情形之下。当舵机瞬间抽取电流的时候，导线自身的电感以及电阻会对电流的突变形成阻碍，进而致使电压出现跌落。就在这个时候，一个大电容宛如给系统增添了一个“小水库”。

电容被并联于舵机电源的正负极之间，位置最好是靠近舵机之处。在舵机突然需要大电流之时，电容里所储存的电能能够瞬间被释放出来，用以补充电源的不足，进而稳住电压。此做法在DIY机器人里极为常见，能够有效解决舵机抖动以及复位问题。一般来说一个几百微法至几千微法的电解电容便颇为有用，耐压值应选得高一些，诸如16V或者25V的。千万不要小瞧这个小物件，它可让你的舵机稳如泰山。

如何为多舵机系统设计供电方案

假设你的项目当中安置了四五个乃至更多的舵机，举例来说做一个多足机器人，那么供电方面就更需要注重了。在这种情况下，使用单个小电源必定是不行的。，要进行总计，将所有舵机有可能同时呈现的最大电流累加一块，接着再乘上一个安全系数，例如1.5倍，这便是你电源的最小输出能力。

线路方面也是需要加以考虑的。较为理想的做法是采用一个“电源分配板”伟创动力，此“电源分配板”是从总电源之处引进来的，之后针对每个舵机（或者每组舵机）都各自运用一对相对较粗的导线并连接上去，并非以手拉手的形式串起来。若串起来的话就会致使第一个舵机电压变低，从而一个舵机电压变得更低。只有通过并联供电，才能够确保每个舵机都能获得充足电量，动作才会呈现整齐划一的状态，不会出现拖后腿的情况。

哪些舵机电源方案在实际应用中更可靠

真正落地被制造出来的产品当中，我们最为重视的要点是稳定，举例来说，于一些工业设备或者高级机器人之上，经常能看到的情况是采用高质量的开关电源，将市电当中的220V转化成稳定不变的直流电，臂如12V，接着再借助降压模块（像是BEC或者DCDC）转变成舵机所需要的6V或者7.4V。如此进行处理所获得的好处在于，前端电源储备充足，后端稳压精确无误。

于移动机器人之上，动力电池与高功率BEC是最为常见的，直接挑选一块具备强放电能力的锂电池，再装配一个输出电流足够大的稳压模块，便能够给予舵机源源不断的动力，像伟创动力这般的专业厂家，它们于设计舵机之际会考量各类应用场景，也会给出相应的供电建议乃至整套驱动方案，挑选成熟且可靠的电源组件，跟挑选靠谱的舵机自身同样重要，皆是产品稳定运行的基石。

瞧见这儿，不清楚你当下所开展的项目当中，最令你感到头疼不已的供电方面的问题究竟是什么，是电压出现波动致使的状况，还是电流供应不足这种情形，欢迎于评论区域留言，我们一同探究寻求解决办法，倘若认为这篇文章具备实用价值的话，可别忘记点下赞并分享给更多的友人！
