stm32控制舵机怎么接线和编程 项目实战经验分享

在搞产品创新之际，或者于做机器人项目之时，相信诸多朋友都会碰到一个颇为令人头疼的问题，那就是：怎样使舵机实现运动？尤其是运用主流的STM32单片机来进行控制，总会感觉不知从何处着手，或者运动起来并不顺畅。今日咱们就坐下来探讨这个话题，助力你将STM32控制舵机这件事情彻底弄清楚，往后做项目之时再也不会毫无头绪。

为什么要用STM32控制舵机

你或许使用过那种直接插上接收机、依靠遥控器进行控制的舵机，其方式简单且直接。然而一旦你期望舵机依照预设的程序自主性运行舵机厂家伟创动力，像是制作一个机械臂来绘制一个圆形，又或者使机器人跳出一段舞步，那么诸如STM32这般的微控制器便成为了必需之物。STM32宛如舵机的大脑，它能够依据你所编写的程序，精准地告知舵机“何时动作、动作幅度多大、动作速度多快”。相较于单纯的遥控，运用STM32实施控制意味着你能够达成更为复杂的逻辑，并且还能够促使舵机与其他传感器、模块实现联动，这才是产品智能化的关键所在。讲得直白些，运用STM32，你便从舵机的那个“遥控手”，升级转换成了“指挥官”。

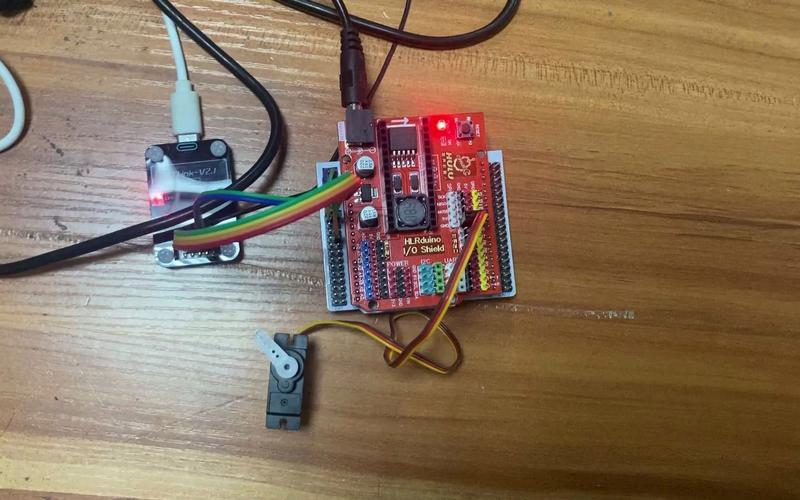

怎么给STM32和舵机供电才稳定

这是个尤为特别实际的问题，好多新手都在这上面摔过跟头，舵机是动力部件，特别是大扭力舵机伟创动力，工作时电流需求极大，瞬间或许能达到几安培，要是你直接将舵机的电源线连接到STM32开发板的5V或者3.3V上，瞬间的大电流会把STM32的电源拖垮，轻的话系统会重启，严重的话会烧坏芯片。采用“主从电源”方案才是正确的做法，STM32要使用自身稳定的电源，像借助USB或者降压模块来供电，舵机则得使用独立的、功率充足的电源，比如大容量电池组或者开关电源。两者的电源地线也就是GND连接到一块儿，如此方可确保控制信号拥有共同的参考点，不会出现乱跳的情况。要记住，让舵机“吃饱电”，这是它乖乖听话所需要的前提条件。

如何用代码生成精确的PWM波

想要舵机动起来，STM32发出一种称作PWM（脉冲宽度调制）的信号，这种信号犹如一连串具备固定频率的脉冲，舵机的角度正是由每个脉冲里高电平持续的时长（即脉宽）来确定的，一般情形下，舵机的控制信号周期为20毫秒，与之对应的脉宽处于0.5毫秒至2.5毫秒之间，分别代表着0度和180度，借助STM32生成这种信号，最为便捷的方式便是运用其内部的定时器（Timer）。你仅需将定时器配置妥当，使其于PWM模式下运行，设定好周期为20毫秒的状态，随后借助更改比较寄存器的数值，便能够轻易实现脉宽的调整。举例来讲，若你期望舵机转到90度，那就计算出与之对应的脉宽（大约为1.5毫秒），接着将此值赋予定时器的比较寄存器，硬件会自动予以波形输出，几乎不会占用CPU资源。

怎么选适合你项目的舵机型号

平常在市面上所见到的舵机种类那可是多种多样，多到让人眼花缭乱看不过来是一般会出现的状况。这儿给你几个用来挑选舵机时候的关键要点以供参考。➡️ 关注扭矩方面：这一因素关乎舵机具备的力气大小程度，其单位一般情形下是kg·cm。要是你所开展的项目是那种小型机械臂或者是十分轻巧的类似云台之类的装置，5至15kg扭矩的数码舵机大概就能够满足需求了。但假设是要制作机器人腿或者是存在需要举起较重物品的情况，那么或许就得去考虑15至40kg甚至是更大一些扭矩的舵机才行。➡️ 留意尺寸以及类型：要是所处空间存在限制条件呢？那就可以去留意观察一下扁舵机、矮舵机。谋求速度以及精度吗？高压空心杯舵机或者无刷舵机乃是更佳的抉择，虽说价格偏高，不过性能亦是更为优良。看控制方式，若是多关节机器人，需多个舵机协同，那么能够考虑带有RS485或者CAN总线接口的智能舵机，它们能够经由一根线进行串联，控制起来会便利许多。挑选舵机恰似给车配备轮胎，得依据你的路况以及车型来。

编程时怎么实现多舵机协同动作

在你操控一个舵机之际，程序是颇为简易的。然而要是你期望同时促使好几个舵机运作，像是令机器人的两条腿交替行进，难题便浮现了。要是你编写一个顺序程序，先让首个舵机转动至指定位置，接着再使第二个舵机转动，那么那般动作会呈现出“一顿一顿”的状况，显得极为不自然。要达成流畅的协同动作，重点在于不在循环之中运用延时函数（例如）。能够采用定时器中断或者状态机的方式。于定时器中断当中，每隔一小段时间（举例来说是20毫秒）便更新一回所有舵机的目标脉宽。如此一来，每个舵机皆在“同时”接收新指令，从宏观层面去看它们便一同运动。或者，你能够采用非阻塞的延时方式，记录下每个舵机起始运动的时间以及所需时间，于while循环之中持续检查并更新尚未运动完毕的舵机。

舵机抖动或者不转通常是什么原因

费尽心力写完代码，连接好线路，然而舵机要么抖动得如同筛糠一般，要么干脆处于完全静止不动的状态，在这个时候不要着急，咱们按照步骤逐一进行排查。最为常见的原因存在三个。其一。“电源问题”，如同之前所讲的那样，电源功率不足或者地线没良好地共通，这是致使抖动的首要祸源。查看一下你的舵机电源是否“动力强劲”。其二。“PWM信号不稳定”，有可能是定时器配置出现错误，从而致使周期或者脉宽不正确。借助逻辑分析仪或者示波器去查看，波形是否为你期望的那般模样。3. 关于舵机自身或者接线方面的问题：核查一下信号线是否插对位置，有无出现松动情况。有时程序并无差错，只是插针存在接触不良状况。能够换一个舵机进行尝试，以此排除舵机自身损坏的可能性。对这些问题逐一进行排查，舵机基本上就能正常运行了。

说了这么些，不清楚你于运用STM32开展项目之际，最起初想要操控的那个舵机动作究竟是什么舵机品牌伟创动力，是去做一个简易的来回摆动举动呢，抑或是去设计一项繁杂的机械结构呢，欢迎于评论区谈论你的创意以及想法，要是觉得文章有作用的话 ，可别忘了点个赞进而分享给更多有需求的朋友！
