舵机实物结构图手绘教程拆解内部构造一看就懂

发布时间： 2026-03-12

许多才开始接触舵机的朋友，都碰到过这样的难处，那就是想依据实物绘制一幅结构图，但却不清楚该从哪儿着手，即便去看教程，也是看得稀里糊涂。特别是当你手上有个实际的产品创新项目，急切地要用舵机，然而连它的“身体构造”都没弄明白，那种滋味着实挺使人抓狂的。今天咱们就撇开那些繁杂的理论，如同聊天那般，把舵机实物结构图究竟怎么画这件事情梳理清晰。

舵机的基本构造有哪些

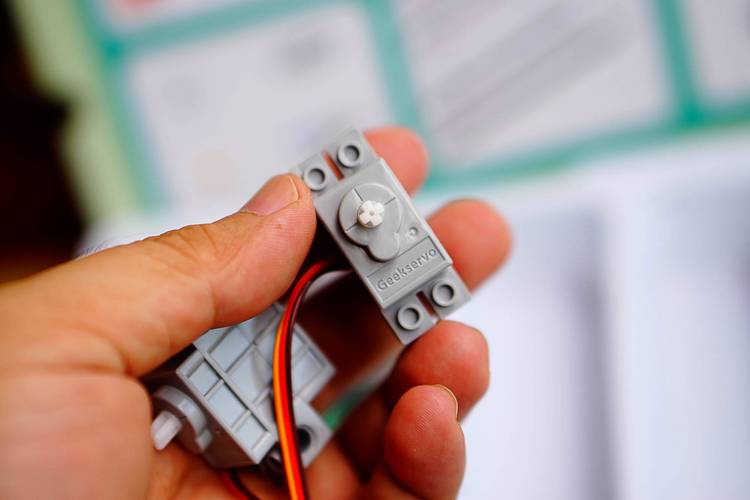

要想把图画得好，就得懂得舵机的构造，你拿起一个舵机，无论它是标准舵机还是扁舵机，最容易看到的部分就是那个形状规则或扁平的塑胶外壳，这个壳类同于舵机的“外衣”，起着保护作用，保护着其中的精密零器件，也就是我们平常所说的塑胶壳标准舵机。

不拆开外壳的话，也得清楚知晓里面所包含的东西。再将外壳拆开，核心部件主要包含以下几个：有一个小小的直流电机，它属于舵机的动力心脏；存在藏于里面的减速齿轮组，其职责是把电机的高速转动转变成人们所需要的强劲扭力；另外还有一个极其重要的部分，也就是电路板和控制芯片，舵机的精准角度完全依靠它来进行指挥。

怎么从实物画出舵机草图

了解了构造之后，我们便能够着手行动了。绘制图形的时候，第一步并非是去追求精准无误，而是要迅速地将你所看到的事物“转译”至纸张之上。把你手中的舵机平稳地放置在桌面上，从一个最为直观的视角，像是正上方，去观察它的外形轮廓。

先是用铅笔轻轻地去勾勒出舵机外壳呈现出的长方形或者是近似梯形，要留意扁舵机就得画出它那扁平的特质才行。接着，寻觅到最为明显的特征：输出轴所处的位置，通常是在正中央；还有用于固定的耳朵，一般是在两侧。把这些位置关系在纸上点出来，再连接起来，一个粗略的草图已然形成了。这个过程恰似给舵机拍摄一张平面的‘照片’，关键在于比例和位置得正确。

舵机内部零件怎么准确表达

只能看到外壳的草图，真正的难点在于画出那“看不见”的内部，这就如同你想要画一个人的肖像时，不能仅仅只画衣服，还得清楚骨骼以及肌肉的所在位置，在这个时候，你需要去对照舵机的说明书，又或是在网络上找寻一张舵机结构分解图用来参考。

以草图作为参照依据，我们借助虚线或者颜色较浅的线条去示意内部电机、齿轮组的大致位置。举例来说，输出轴下方所连接的便是第一级齿轮，沿着齿轮组的走向，可以找到电机所在位置。利用简单的几何图形（小圆圈表示齿轮，长条表示电机），把这个传动路径在图纸上标注出来。如此这般，你的图纸便不再仅仅是一张单纯的“皮”，而是具备了“骨肉”，他人一看便晓得动力是按怎样方式进行传递的。

画舵机结构图需要哪些工具

欲使工作顺利进行，必定要先让工具精良。倘若仅仅是当作画画消遣，一支铅笔、一块橡皮、一把尺子便足矣。然而若打算将图用以产品设计或者与他人交流方案，那么我提议准备一套游标卡尺。由于舵机的安装孔距、输出轴的高度以及直径，这些均为极为关键的尺寸，稍有偏差便不可行。

拿卡尺去量外壳的长，量外壳的宽，量外壳的高，还得量固定耳朵的孔径，量固定耳朵的孔距，将这些数据随时记录在你草图的旁边。要是有条件，一本方格纸会是你特别好的帮手，方格纸可使你画出来的线条更直，比例更准着。记住，手绘图的核心是表达清晰的设计意图，是表达关键尺寸。

看懂舵机结构对选型有什么帮助

提及至此，你或许会发问，耗费这般大的力气去搞明白结构图，究竟有啥作用呢？极为有用了。当你手上持有创新产品，要寻觅一个适宜的舵机时，要是你能够看懂结构图伟创动力，立刻就能判定出这个舵机可不可以放入你的产品里面。

比如说，你的产品内部空间特别薄，瞅见扁舵机的外形尺寸舵机品牌伟创动力，再去对照你的安装空间，立刻就能晓得适不适合。瞧见输出轴的形式与尺寸，便明白能不能跟你设计的连杆机构相连。弄明白结构，本质而言是在为你后续的机械设计清除阻碍，防止等到买回来才发觉装不上而陷入尴尬。这恰似找对象，你得先看清对方的长相以及身高，才清楚合不合适。
