发布时间： 2026-04-02
您于机器人项目里挑选舵机之际，却发觉市场当中型号数目众多、参数繁杂难懂，不知该从何处着手开个头？又或者您已然购置了舵机，然而在实际进行控制期间遭遇抖动现象、定位不够精准、响应显得迟缓等一系列问题？这篇文章将会为您呈上从选型一直到控制的整个流程的解决办法，保证您能够依据项目实际需求精确选择舵机，并且达成稳定可靠的控制效果。
在着手开展任何有关机器人舵机控制的项目以前，您要清晰明确以下这般的三个处于核心位置的要素：
1. 舵机类型在进行选择时，针对于机器人应用而言，主要会用到三种舵机，分别是模拟舵机、数字舵机以及智能总线舵机。其中，模拟舵机适用于那种简单开环控制项目，就像玩具机器人这类项目；数字舵机能提供更高精度以及保持力，适合大多数教育和服务机器人；智能总线舵机支持多关节串联控制同时还支持状态反馈，这是人形机器人、机械臂等复杂系统的标准配置。
2. 控制信号的标准是，标准舵机运用50Hz的PWM信号，也就是周期为20ms的信号，其脉冲宽度处于0.5ms 2.5ms的范围内时，对应着0 180度的转角。这属于所有标准舵机一概通用的基础协议，而理解这一标准乃是成功控制的前提条件。
3. 对于供电以及负载进行计算时，舵机堵转电流一般而言是工作电流的二至三倍。存在一个较为常见的错误情形，那便是运用USB供电（其最大电流为500mA）去驱动多个大功率的舵机，进而致使电压出现跌落现象，舵机产生抖动，甚至会失控。而正确的做法是依据舵机规格书中所提及的“失速电流”这一参数，挑选具有一点五至两倍余量的电源。
根据您的机器人类型和性能需求，按照以下优先级进行选型决策：
最关键的公式是，所需的扭矩，其单位为千克厘米，等于负载的重量，单位是千克，乘以力臂的长度，单位是厘米，再乘以安全系数，安全系数范围在一点五至二点零之间。
就实际的案例状况而言，存在一个用于教育方面的机器人手臂 ，此机器人手臂的前端所能承受的负载重量是 0.2kg那么多 ，其力臂的长度为15cm这么长 ，由此可得出最小扭矩等于0.2乘以15然后再乘以1.5 ，最终结果是4.5 kg·cm。并且建议选择6到8 kg·cm规格的产品以便能留有一定的余量。
不同机器人类型扭矩参考标准：
微型机器人（重量<200g）：1.53 kg·cm
教育机器人（重量500g2kg）：615 kg·cm
服务机器人（重量25kg）：1530 kg·cm
竞赛/工业机械臂（重量>5kg）：30 kg·cm以上
舵机速度的单位一般是“一秒除以六十度”，也就是说转一下需要六十度的时间，按照应用场景来进行挑选。
快速抓取/反应动作：<0.12秒/60度
一般动作/定位：0.150.20秒/60度
平稳/精细操作：>0.20秒/60度
留意，扭矩跟速度呈现出反比的关系，高扭矩的舵机一般速度较为缓慢，要依据具体的动作需要进行权衡判断。
舵机精度由“死区宽度”和“反馈分辨率”共同决定：
入门级（死区58μs）：适用于简单开关门、基本动作
标准级，其死区为3至5微秒，适用于多数教育机器人，也适用于多数服务机器人，其定位误差大约在2至3度。
高精度级别，其死区范围为一至二微秒 ，适用于机械臂 ，还适用于仿生机器人 ，若配合十二位以上的磁编码器 ，则能够实现零点一度的精度。
实际所给出的建议是，针对那些超过5个舵机的项目而言，优先去选择总线舵机，以此来避免出现线缆混乱以及IO口不足这样的问题。
标准舵机尺寸规格（单位：mm）：
微型：23×12×22（适用于手指关节、小型摄像头云台）
标准：40×20×36（适用于教育机器人、机械臂关节）
大型：60×30×60以上（适用于承重关节、竞赛机器人）
关键检查要点：要去确认舵机耳片所处位置，还要确认输出齿的规格，其中/Hitec标准是最为通用的，再者要去确认安装孔距是否跟您的支架相匹配。
舵机通常有三根线，颜色标准如下：
棕色/黑色：地线（GND）— 连接到控制器和电源的共地
红色，代表电源正极处，也就是VCC那里，一般情况下电压范围是4.8V到7.4V，要连接到自主独立的电源哦。
橙色/黄色：信号线（PWM）— 连接至控制器IO口
请注意关键警告，千万不要同时使用控制器板的5V输出去驱动多个舵机，等开发板的板载稳压器最大输出电流大概只有500mA左右，然而，一个标准舵机要正常工作，其电流可能会达到500mA 1A，所以，一定要去使用独立舵机电源（像是UBEC或者稳压模块这样），并且，把电源接地连线与控制器接地线共同连接起来。
方案A：单舵机测试连接
1. 舵机信号线 → 控制器PWM引脚（如的D9）
2. 舵机电源线 → 独立稳压电源（如5V/2A UBEC输出）
3. 舵机地线 → 同时连接电源负极和控制器GND
4. 控制器USB供电 → 保持与舵机电源隔离
方案B：多舵机并联连接（总线控制）
1. 将所有舵机的正极进行并联，然后连接至大功率电源，该电源的电流为舵机数量乘以单舵机最大电流再乘以0.6。
2. 所有舵机负极并联 → 连接电源负极，同时连接控制器GND
3. 各个舵机的信号线伟创动力，要分别去连接控制器不一样的PWM引脚，也可以采用单总线连接的方式。

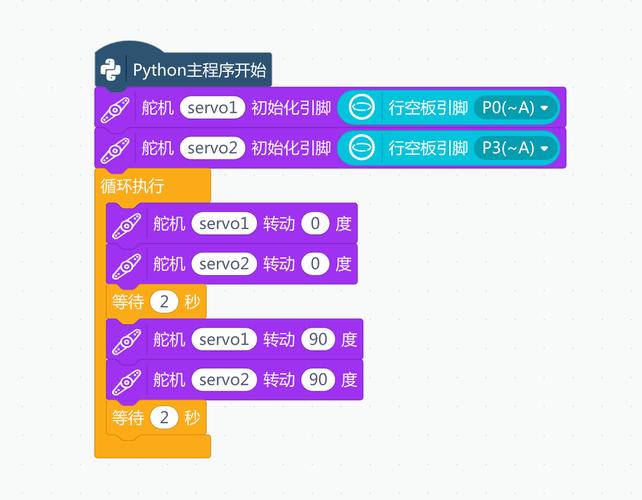

平台标准PWM控制示例：
#
Servo ;
int pos = 0;
void setup() {
.(9); // 信号线接引脚9
.write(90); // 初始位置90度
delay(1000);
}
void loop() {
// 从0度转到180度，步进1度，每步延时15ms
for (pos = 0; pos <= 180; pos += 1) {
.write(pos);
delay(15); // 控制转动速度
}
// 从180度转回0度
for (pos = 180; pos >= 0; pos = 1) {
.write(pos);
delay(15);
}
}
关键参数说明：
对进行write操作，其针对的角度范围是从0度到180度。
delay(ms)：控制转动速度，值越大转动越慢
持续转动舵机（360度舵机）伟创动力舵机，write(90)的操作意味着停止，转向0至90这个范围是朝着正向进行加速，而处于90到180这个区间则是朝着反向加速。
Pi 控制示例：
RPi.GPIO as GPIO
time
GPIO.(GPIO.BCM)
GPIO.setup(18, GPIO.OUT)
pwm = GPIO.PWM(18, 50) # 50Hz频率
pwm.start(0)
def (angle):
duty = angle / 18.0 + 2.5 # 0度对应2.5%占空比，180度对应12.5%
pwm.(duty)
time.sleep(0.3) # 等待舵机转动到位
(90) # 转到90度
time.sleep(1)
(0) # 转到0度
原因排查（按可能性从高到低）：
1. 当出现电源不足（处于80%的情形下）时，要去测量舵机供电电压，要是该电压低于4.5V（针对5V舵机而言），那便确定是电源方面的问题。其为，采用独立电源，且电源额定电流要大于或等于舵机堵转电流的总和。
2. 存在信号干扰情况，这是因为信号线过长，也就是超过了50cm，或者是靠近了电源线。而其为，要缩短信号线，并且使用屏蔽线，或者在信号线上串联220Ω电阻。
3. 机械出现卡滞状况，通过手动转动输出臂的方式来检查是不是存在阻力点。针对此状况的是，要对机械结构作出调整，以此来保证运转能够顺畅。
检查步骤：
1. 确认PWM信号频率是否为50Hz（周期20ms）
2. 通过示波器或者逻辑分析仪，对你要测量的信号线的电压进行检查，查看其脉冲宽度的范围是不是处于0.5毫秒至2.5毫秒之间。
3. 实施舵机角度限制的检查，其中，标准舵机角度范围是0至180度，若写入超出该范围的值，那么该值将会被忽略。
原因与解决：
呈持续受力状态：舵机于较长时间之内维持在并非中位的角度，且承受着外力。解决办法为：运用带有自锁功能的机械设计，或者在没有动作之际断掉电源。
堵转：其运动范围超出了机械所设定的限位。：于软件里对角度范围予以限制，比如说采用(angle, 10, 170)这种方式。
电量压力过劲：核查供应电量是不是超出了舵机规定电量（一般情况下6V是最高限度）。
四足机器人行走实现的核心技术，是借助相位差来操控多个舵机进行协同运动。
关键示例：
// 简单的三角波形步态
float phase = 0;
for (int t = 0; t < 1000; t++) {
// 左前腿相位0度，右后腿相位180度
float = 90 + 30 sin(phase);
float = 90 + 30 sin(phase + PI);
.write();
.write();
phase += 0.05; // 步进速度
delay(20);
}
使用微步进技术避免舵机急停造成的抖动：
void (Servo &servo, int , int ) {
int = servo.read();
if ( > ) {
for (int pos = ; pos >= ; pos) {
servo.write(pos);
delay();
}
} else {
for (int pos = ; pos <= ; pos++) {
servo.write(pos);
delay();
}
}
}
对于支持位置反馈的总线舵机，可实现真正的闭环控制：
1. 读取当前角度
2. 计算与目标角度的误差
3. 根据误差动态调整输出
4. 持续监控直至误差小于阈值
1. 首次上电：先将舵机输出臂卸下，上电测试确认中位位置后再安装
2. 电流限制，于电源输出端进行串联操作，所串联的是快恢复保险丝，其电流值为舵机堵转电流的1.2倍。
3. 机械限位：在机构上增加物理限位，防止超出舵机行程造成损坏
4. 下列为散热要求：当处于连续进行高负载运行这些状况的时候，这里所提到之舵机金属外壳的温度，是绝对不可以超过70℃的，具体是指，若用手触摸，停留的时间无法超过3秒就算作过热这种现象。
每运转一百小时之后，查验齿轮箱有无异样声响，增添专用润滑油脂。
定期检查舵机线缆根部是否有断裂，特别是运动关节处
金属齿轮舵机每200小时检查齿轮磨损情况
根据您的当前阶段，选择对应的行动路径：
如果您尚未购买舵机：
1. 按照本文的第二部分，也就是“扭矩计算与选型标准”，去计算您那个项目所需要的扭矩。
2. 确定机器人类型对应的扭矩范围，再减去20%作为实际选型基准
3. 挑选那种至少要比计算得出的结果还要大出30%的舵机规格，以此为后续的功能拓展留出一定的余量。
4. 优先选择数字舵机而非模拟舵机，性价比更高且控制更稳定
如果您已有舵机但控制不稳定：
1. 马上对供电系统展开检查，运用万用表去测量舵机处于工作状态时的电压，要保证其电压不会低于4.8V。
2. 就通过示波器来查验PWM波形有无尖峰毛刺等情况，以此来对信号完整性予以验证，得到波形是否干净的结果。
3. 按照本文第四部分“常见问题诊断”逐一排查
重新强调核心观点：机器人舵机控制取得成功的关键存在于三点之中，其一，在进行选型期间，要预留30%的扭矩余量；其二，供电能力能够满足堵转电流的需求；其三，控制代码里面要涵盖速度平滑以及角度限位保护。只要这三点能够落实到位，那么90%的控制问题均可得以避免。
的结论是：舵机控制并非单纯简单的位置输出，而是与机械、电气、软件相关联的系统工程。依据本文的选型公式着手，依照标准接口规范，运用经过验证的控制代码，您绝对能够构建出稳定值得信赖的机器人系统。请从最小的系统（单个舵机加上独立电源）起始开始验证，确定没有差错之后再一步步扩展关节数量，这是最为可靠的项目推进途径。
