用舵机DIY机械臂：零件清单与组装步骤

01核心材料与工具准备

去制作舵机机械臂，要准备以下那些基础组件，是以常见的市售标准件当作例子的。

1. 舵机挑选方面，给出这样的建议，使用三到六个MG995亦或是金属齿舵机，其扭矩大概在十到十五千克厘米，在所使用的这些舵机里，底座用于旋转的舵机需要的是扭矩最大的，也就是十五千克厘米以上，而其余的关节部位可以采用十千克厘米级别的所使用的这些设备，要是你追求更为紧凑的关节，那么可以使用扁舵机 ，诸如此类的比如。

2. 机械结构的部件：能够选用亚克力材质的、或者通过3D打印制作的舵机支架、U型连接件、L型角码。在常见的案例当中，一套具有5个自由度的机械臂所需要的是：底座转台以及数量为1个、大臂连杆并且数量是1个、小臂连杆而且数量为1个、腕部连接件还有个数为1个、夹爪组件同样数量是1 个。

3. 控制板，是 Uno或者Nano，又或者是ESP32开发板，要配合舵机驱动板，像这种，它能够同时驱动16路舵机。

4. 电源是5至6V的直流电源，电流需要大于或等于2A，其中实际是按照舵机数量来计算的，单个舵机堵转电流大约是1至2A，建议使用6V且5A以上的开关电源。

5. 其他相关工具包含，螺丝刀，M2到M3的螺栓螺母，杜邦线，热熔胶枪，万用表。

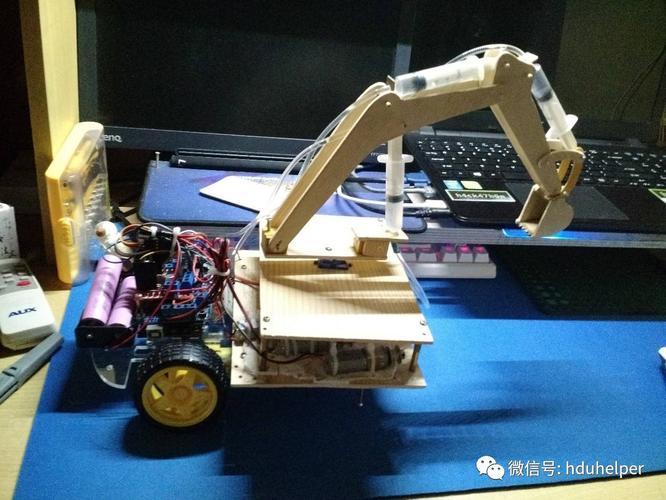

02机械结构组装步骤

按这种情况来说，以下步骤以常见的，也就是那种有着“底座 大臂 小臂 腕 夹爪”这般组合的5自由度结构为依据：

步骤1：固定底座舵机

把底座舵机，也就是双出轴型号更为合适的那种，以水平状态安装于圆形或者方形的底板之上，并且让舵机输出轴朝着上方。接着，使用M3螺丝透过底板的孔位去固定舵机，要保证舵机线缆是朝着后方的。

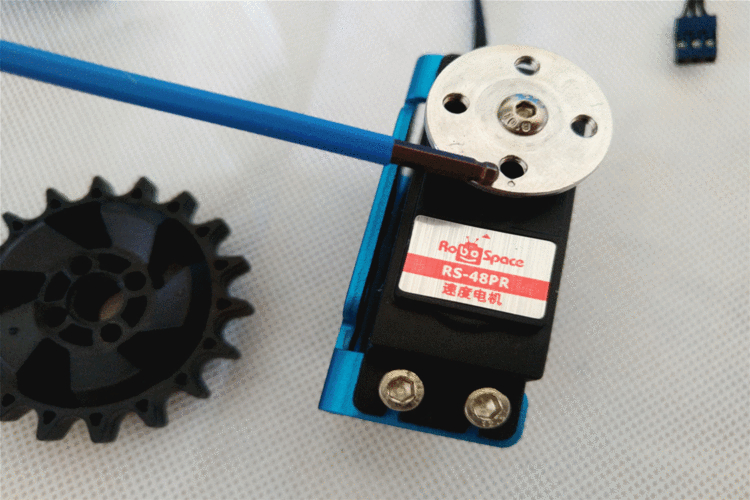

步骤2：安装转台

把用于转台的连接件嵌套进用于底座的舵机输出轴那儿，而后运用附带的舵盘螺丝使其紧固。在转台的上方预先固定好大臂支架，大臂支架一般是两个呈平行状态的侧板呢。

步骤3：组装大臂关节

把第二个舵机也就是大臂舵机，安放在转台支架的一侧之处，让其输出轴呈水平状态朝着外面。把大臂连杆也就是长条型的那一个，在其一端借助轴承或者铜套，装在舵机输出轴上面。要留意，连杆另外一侧跟支架另外一侧构成转动支撑，防止出现单边受力的情况。

步骤4：安装小臂和腕关节

在大臂连杆的顶端，固定着第三个舵机，也就是小臂舵机，它同样是通过水平轴来进行输出的。小臂连杆与这个舵机相连接。腕关节那里，采用了第四、第五个舵机做垂直交叉的布置方式，以此来达成俯仰以及旋转的功能。

步骤5：制作夹爪

以第六个舵机，又或者微型9g舵机来驱动夹爪。常见的方案是，舵机摇臂借助两根连杆驱动两个夹爪片，使其进行开合动作。夹爪内侧通过粘贴橡胶垫的方式，以此增加摩擦力。

常见错误情形示例：有一位爱好者，曾把大臂舵机直接和连杆进行刚性连接，并且没有添加轴承，结果致使连杆摆动的时候，舵机轴承受得了侧向力进而出现损坏。正确的操作方式是：在连杆的另一端安装上滚珠轴承，仅仅用来传递扭矩。

03电路连接与供电

1. 舵机与控制板连接：

正常情况下呈现橙色或者黄色的信号线，要连接到的PWM输出通道那儿，像通道0到5 ，是这样连接的。

正极线（红色）→ 接外部6V电源正极

棕色与黑色相间的负极线，要连接外部电源的负极，并且要让其与的GND处于共地状态。

留心，千万不可以把多个具备大扭矩特点的舵机直接经由的5V引脚获取电力，不然的话就会致使板子被烧毁。

2. 控制板与上位机连接：

的I2C接口之中，SCL这个接口接的A5（Uno），或者接（Uno）的D22（ESP32），SDA这个接口接的A4（Uno），或者接（Uno）的D21（ESP32）。同时，接的5V，并且与共地。

3. 电源分配：

请使用电压为6V、电流在5A以上的开关电源，将其输出分别并联到每一个舵机的正极以及负极之上。还要考虑在每一个舵机的正极线处串接上一个容量大小为1000μF的电解电容，并且要靠近舵机那一端，以此来稳定电压。

04编程控制与调试

以下是，在平台之上，用于控制5个舵机，进而实现“抓取 抬起 旋转”动作的示例代码呀（此代码使用库）：

#
#
ver pwm = ver(0x40);
// 定义每个舵机的PWM脉宽范围（通常5002500微秒，对应角度0180°）
#  150  // 0°对应脉冲长度（根据舵机校准）
#  600  // 180°对应脉冲长度
void setup() {
  pwm.begin();
  pwm.(50);  // 50Hz标准舵机频率
  delay(10);
}
// 设置角度函数：通道、角度0180
void (int , int angle) {
  int pulse = map(angle, 0, 180, , );
  pwm.(, 0, pulse);
}
void loop() {
  // 示例动作序列
  (0, 90);  // 底座居中
  (1, 60);  // 大臂抬起
  (2, 45);  // 小臂伸出
  (3, 90);  // 腕部水平
  (4, 180); // 夹爪闭合
  delay(2000);
  (4, 0);   // 夹爪张开
  delay(1000);
}

调试关键点：

各个舵机的0°以及180°实际PWM值或许不一样，得借助示波器或者经由串口打印脉宽来实施校准。平常的MG995舵机中值也就是90°对应脉宽大概是1500μs，PWM值的计算方法是：脉宽等于(PWM值除以4096)乘以20ms，所以PWM值等于脉宽乘以4096再除以20000。

动作的平滑性方面，借助for循环来递增角度的值，防止突变致使机械产生振动。

逆向运动算计：针对于具有多个自由度的机械臂而言，要是需要对其末端位置展开定点控制，那么就需要去学习诸如余弦定理这类的几何三角公式。稍微简单点的入门方式可以先采用“示教 回放”这种模式：通过手动的方式依次记录各个关节的角度序列伟创动力，然后再重复循环执行。

05常见问题与

06行动建议与核心

对于制作舵机机械臂而言，关键存在三处要注意，其一，依据扭矩需求来挑选舵机，底座的要最大，末端的做到最小；其二，对机械结构来说，得给每个关节都提供轴承支撑，以此防止舵机轴承受侧向力；其三，采用独立供电并且共地的方式，电流余量起码是舵机额定总和的2倍。

行动建议：

1. 初次进行制作时，要从具备两个自由度的部分（也就是底座加上大臂部分）着手，在对电路以及代码加以验证之后，才去增添关节。

2. 开始使用免费三维设计软件，像，先去预先模拟连杆长度，再去预先模拟连杆角度范围，以此来避免干涉。

3. 购买舵机时索取数据手册，确认脉宽范围和死区设置。

4. 若出现异常发热，立即断电，检查是否堵转或线路短路。

依据本文所讲的材料，以及所述的步骤伟创动力舵机，还有其中的代码，您能够在4小时之内完成一台具备完整功能的基础型舵机机械臂。进阶的方向涵盖：添加蓝牙遥控，以及视觉识别抓取，还有6轴力反馈等。请从第一个关节成功转动起始，积累相关经验，继而逐步进行扩展。
