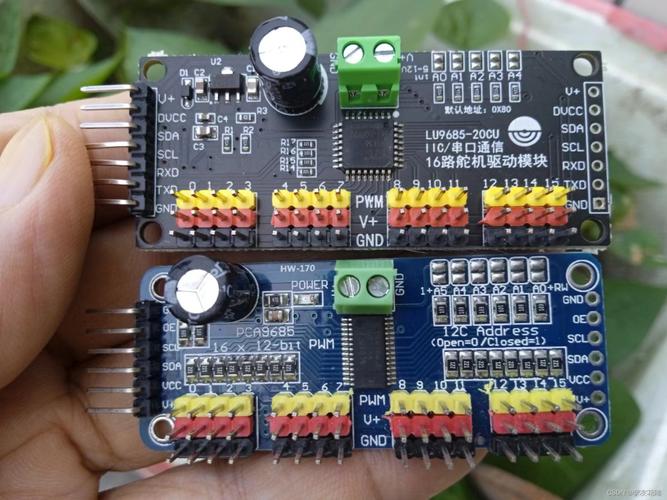

在机器人、航模、工业自动化等场景里,舵机控制器频繁出现被烧毁的情况,其实通常并非是控制器自身质量存在问题,而是缺少必需的保护措施。本文结合众多实际维修案例,给出了从电源输入直至软件策略的完整保护方案,以此能够帮助您直接避免90%以上的故障。
核心结论是,保护舵机控制器只要落实四项基础措施,这四项措施分别为,在电源输入端加装防反接以及过压保护,在驱动输出端并联续流二极管还有采样电阻,控制信号采用光电隔离,在软件中实现堵转检测与软启动。做到这四项,就能杜绝绝大多数损坏。
案例1(过流烧毁):在某六轴机器人处于调试阶段时,当中有一个舵机由于机械方面出现卡死情形从而造成堵转情况,致使电流迅速飙升到额定值的5倍之多,紧接着控制器驱动的MOS管瞬间就被击穿并且冒出烟雾来。
原因: 控制器缺少过流检测与关断机制。
情况二(反接而致损坏):有这么一位爱好者呐,把舵机控制器的电源正负极给接反了,在接通电源之后呢,电解电容就发生爆炸现象了,紧接着控制芯片直接就被烧毁掉了。
原因: 输入端未加防反接二极管。
案例3(电压尖峰):由大容量锂电池组进行供电,滤波电容未添加,多个舵机同时启动之际,产生了激烈的电压跌落以及尖峰,致使控制器主控芯片出现复位情况,并令IO口遭损坏。
原因: 电源滤波与瞬态抑制缺失。
案例4(关于感应电动势这个情况),在快速急停舵机的这个时候,电机产生的反向感应电动势,会朝着驱动电路倒灌进去,进而击穿MOS管的栅极。
原因: 输出端缺少续流二极管。
防止反向连接的二极管:于电源正极的输入端,串联一个肖特基二极管,比如SS34型号的那种,电流按照控制器最大电流的两倍来选择,以此保证当电源连接方向相反的时候,电路处于不通的状态。
采取过压保护措施时,要并联一个双向TVS管,也就是瞬态抑制二极管,选择电压高于工作电压10%到20%,就像5V系统要使用SMBJ6.0CA这种,以此来吸收来自电源的电压尖峰。
对于输入滤波电容而言,存在这样一种操作,即并联一组电容,这组电容由1000μF的电解电容以及0.1μF的陶瓷电容共同构成,其作用在于对电源纹波予以抑制,同时为舵机瞬间大电流需求起到缓冲作用。
具有自恢复功能的保险丝:于电源入口处串联该自恢复保险丝,其具备这样的特性,额定电流设定为最大工作电流的1.2到1.5倍,在持续出现过流情况时会发生熔断现象,但当故障被解除之后能够自动地恢复原状。
续流二极管: 在每个电机驱动输出端(MOS管漏极与电源之间)反并联一个快恢复二极管(如),吸收电机急停或反转时产生的反向感应电动势。这是最容易被忽略但最重要的保护措施。
![]()
用于电流采样的电阻,是在下面晶体管桥臂中金属氧化物半导体场效应管源极和地之间伟创动力舵机,串联一个阻值处于毫欧级别的采样电阻,比如阻值为0.01Ω、功率为2W的那种,借助比较器或者单片机模数转换器实时对电流予以检测,一旦电流超出阈值,通常这个阈值是额定电流的1.5倍,就会马上将脉宽调制输出进行关断。
RC吸收电路,于电路的输出端,针对对地情况,并联一个这样的电路,即由一个电阻与一个电容串联而成的电路,像电阻阻值为10Ω且电容容量是0.1μF的那种,以此来抑制高频振荡现象,进而将MOS管开关时所产生的应力予以减少。
光耦进行隔离,所有PWM输入信号线借助光耦(便如有6N137这种)来与控制核心实施隔离,以此防止电机侧的高压或者干扰窜入到主控芯片之中。
信号限流电阻,于信号输入端处串联电阻,此电阻阻值范围是壹千欧姆至肆点柒千欧姆,就算出现误接高压这种情况,也不会马上就将内部电路烧毁。
防止带电插拔或人体静电弄坏,ESD静电防护二极管(像2)对地并联于信号接口,ESD防护是这样做的。
实现堵转检测以及执行关断操作:借助电流采样的方式,实时去判定电流的变化率情况。一旦检查到电流超出堵转阈值,并且这种超出的状态持续达到50ms以上,要马上停止PWM输出,同时输出报警信号。
这种软启动功能呢,是在舵机启动之际,PWM占空比于100ms的时间段当中,从0开始,以一种平滑的状态逐步升至目标值,进而避免出现瞬间的大电流冲击情况。
位置限位,于舵机角度的极限位置之上,设置软件方面的软限位,像90°的舵机,将其限制在10°至80°这个范围,以此禁止控制器输出超越物理范畴的指令。
用于看门的定时器,在程序出现跑飞状况时,能够自动对控制器进行复位操作,以此防止输出呈现失控波形进而导致舵机被烧毁。
散热片要进行强制安装,对于驱动 MOS 管以及稳压芯片而言,要加装那种带有翅片的散热器,这里建议采用导热硅脂再加上螺钉来进行固定,并且在持续处于高负载的情况下,能将温度控制在 80℃以内。
主动风扇,在控制器持续驱动多台舵机的情况下,当环境的温度高于40℃之时,会增加5V/12V的风扇来进行强制风冷。
防止尘埃侵入以及防止湿气进入:控制器的外壳采用IP54及更高的防护等级,其内部进行涂覆三防漆的操作,以此来防止导电粉尘或者冷凝水导致短路的情况发生。
电源线要单独走线,舵机的电源线以及信号线,要分开,并且电源线要采用双绞线或者屏蔽线,线径的计算方式是每米0.5mm²/5A。
共地连接,控制器的逻辑地,要与功率地进行单点共地,如此才能避免,大电流在地线上塑造压差,进而干扰控制信号。
要让控制器安装位置尽量远离电机、电磁铁等会产生强磁场的设备,使其保持在5cm以上的距离空间伟创动力,从而远离强干扰源。
![]()
顺序依次对以下项目做出检查,每一项达成满足的状况便划上√,要是低于4项的情形,那么建议马上停止使用并进行加固处理。
[ ] 电源输入端是否串联防反接二极管?
电源线的正极与负极之间,是不是以并联的方式连接TVS管以及滤波电容,其中滤波电容包括电解电容和瓷片电容呢?
[ ] 每个电机驱动输出端是否反并联续流二极管?
[ ] 是否具备电流采样及过流关断能力(硬件或软件)?
[ ] PWM信号输入是否经过光耦隔离?
[ ] 软件中是否包含堵转检测及软启动代码?
[ ] 功率MOS管是否安装散热片?
[ ] 端子螺丝是否紧固且无松动打火现象?
第一步(当天执行):
断掉电源,于控制器电源输入的正极那儿串联一个SS34肖特基二极管,并且在电源的正负极之间进行焊接一个1000μF电解电容。这是成本最为低、效果最为明显的改动。
第二步(一周内完成):
给每一个舵机驱动的输出端添加上续流二极管(反着并联),与此同时,于信号输入的一端串联上1kΩ的电阻。
第三步(设计阶段或下次改板时):
于原有的基础之上,对PCB展开重新的设计工作,要增添光耦隔离电路,还要增添电流采样电路,同时也要增添TVS管。并且,在软件里面编写堵转检测函数。
第四步(持续维护):
过三个月就去查看一下,控制器的散热风扇运转得是否正常,电容有无鼓包的情况,接线端子是否出现了氧化现象,把老化的元件给更换掉。
复述核心结论:绝大多数的舵机控制器出现损坏这种情况,都是能够借助电源防反接,加上输出续流二极管,再加上运用电流检测,以及利用软件堵转保护这四道防护线去防止的。马上对照检查清单,增添缺失的保护举措,就能够把控制器故障率降到5%以下。
