你于机器人、机械臂或者航模项目开展期间，最为频现面对的微型舵机（诸如SG90、MG995等等那样的）时常都存有一个一致的硬件接口，即一根3芯排线，该排线涵盖电源正极、电源负极以及信号线这三根导线，此乃舵机极其关键、极为普遍的接口标准。
如下接口定义被绝大多数标准模拟舵机以及数字舵机所遵循，然而不同品牌或者型号于导线颜色以及引脚排列顺序方面或许存有差异。线接错的话，舵机轻者不工作，重者会致使舵机或者控制板被烧毁。下文将给你提供最为通用、最为可靠的接口识别以及接线方案。
这是你要最先记好的关键讯息。随便哪一种标准舵机的三条线功能是这样的。
核心判断原则：遇到不熟悉的舵机，优先寻找红色线和黑色/棕色线。红色线只能接正极，黑色/棕色线只能接负极，确认电源线无误后，剩下的那根就是信号线。
此乃90%以上微型舵机，诸如SG90、MG90S、MG995、等所采用的接口形式，线序排列一般存有两种标准伟创动力，不过多数遵循“信号线在内侧”或者“信号线在外侧”。

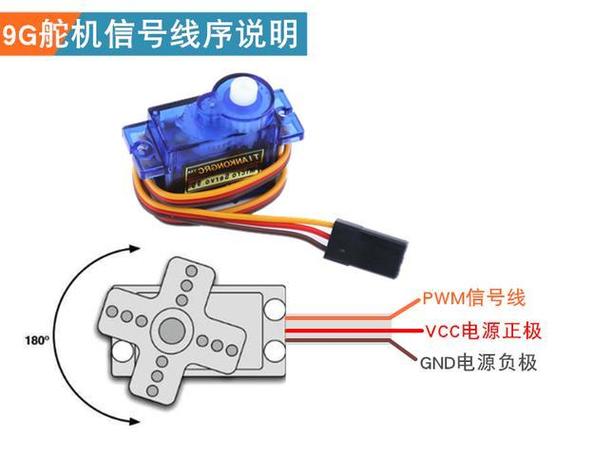

示意图A：最常见的线序排列（以舵机自身接口凹槽方向为准）
（从舵机内部电路板向外看，面对接口凹槽）
[ 凹槽 / 防呆口 ]
|
O O O < 三根插针
||
| | ||
棕 红 橙
GND VCC SIG
（负） （正）（信号）
注意：这是最常用的线序，信号线在最外侧（橙色）。
示意图B：另一种常见排列（信号线在中间）
部分品牌伟创动力舵机，像早期的，以及Hitec的部分型号，会启用不一样的排列。
[ 凹槽 / 防呆口 ]
|
O O O |
||
| | ||
棕 橙 红
GND SIG VCC
（负）（信号）（正）
下图展示了如何将标准舵机连接到控制器：
舵机接口（母头） 跳线/杜邦线 Uno 控制板
++ ++
[30]
++ ++
重要提示：
有着大扭矩的舵机，像那种扭矩超过15kg·cm的金属舵机，其在工作之时，电流有可能达到1A至3A。这样的舵机，极为严格禁止直接从控制板，诸如的5V引脚获取电力，一定要使用独立的舵机驱动板，或者外接BEC、稳压电源，并且要把控制板的GND与外接电源的GND进行共地。
处于共地操作的状态下，把外接电源的负极，也就是（）那一端，利用一根导线，和控制板的GND引脚进行连接。
你可能会遇到以下非标准的接口形式：
不同的插头（像JST、接头）处于每根线的末端，这需要与接收机上指定的通道插槽相配合，它的功能定义和上述的三线完全一样，仅仅是物理形式不一样。
对于四线，存在一根额外的线条，也即是反馈线，一般呈现为白色模样，它用来输出当前舵机角度位置的相关信息，这种线常常会出现在一些机械臂关节舵机这一类型当中。
五线，它涵盖了电源正，电源负，信号，正向限位，反向限位等方面，这种情况在早期或者特殊用途的舵机当中较为多见。
碰上这种情形，要依据那个舵机官方所给出的技术规格书里当中的引脚排列图作为准则，别去套用三线标准。
依靠RS485、TTL串口或者CAN总线来进行通信，存在着或仅有两根线（数据加、数据减），或乃四根线（电源正、负极、数据加、数据减）的情况。这类舵机并非再运用PWM信号去控制，而是必定得经由其专门的通信协议指令来实施操控。比如说，特定的串口舵机的接口定义像下面这样：
现象：舵机不工作，甚至外壳发热、有焦味。
后果：瞬间烧毁舵机内部驱动芯片。
处置办法是，在接通电源之前，要再三反复进行确认，那根呈现红色的线，连接到正极之处，而黑色或者棕色的线，则需要连接到负极之上。
现象：舵机毫无反应或发出异响但不动。
后果：无物理损坏，但无法控制。
：将信号线正确接到支持PWM输出的数字引脚。
当电压处于过低状态时，比如说采用3.3V向额定为5V的舵机进行供电，那么舵机就会出现无力的情况，还会产生抖动现象，甚至有可能处于不动的状态。
电压过高（如用7.4V给额定5V舵机供电）：瞬间烧毁舵机。
办法是这样的：去核查舵机标签之上所标明的额定电压范围，这个范围一般是标注在舵机外壳那儿的。
1. 仅连接电源正极和负极。
2. 此刻，正常的舵机是处于不转动的状态，然而，其内部的电机以及电路是应该有微弱的待机电流存在的，并且，要是用手去转动输出轴的话，是应该能够感觉到一定的阻尼感的。
3. 当信号线处于悬空状态时，标准舵机是保持在接收到的角度位置的，或者是处于初始位置，它不会自行进行摆动的。
4. 借使能够，运用示波器或者逻辑分析仪去检测信号线上是不是存在着50Hz的、脉宽处于1ms至2ms范围的PWM波形。
核心观点重申：
1. 舵机接口的关键核心是所谓的“三线标准”，其中电源正极，多呈现为红线，电源负极，多表现为黑 / 棕线，PWM信号线，多显露为橙 / 白 / 黄线。此乃全部接线以及分析的根基所在。
2. 并非颜色以及顺序属于绝对标准，功能才是。不管导线颜色怎样改变，识别的关键依据是功能，即找寻正负电源线，剩余的那些是信号线。
3. 安全底线是独立供电，任何项目，只要是驱动稍大功率舵机的，都得使用独立电源，且得确保与控制板共地，不然的话，就极其容易把控制板烧毁。
给你的行动建议：
1. 马上对你手头的舵机展开检查：留意它导线的颜色以及接口插头的样式，依据上述的示意图去确定电源线和信号线。要是你发觉导线颜色跟本文所描述的不一样（像是红线变成了蓝线这种情况），那一定要以实际的电压测量作为依据。
2. 设定安全接线步骤：于正式实施焊接或者插入电路以前，依照“先连接接地（GND），接着连接正极（VCC），最终连接信号（SIG）”的次序。运用万用表的蜂鸣档去明确正负极不存在短路现象。
3. 若碰到不明的接口，一定得去查官方的，绝不要依靠记忆，也别凭借网络上模糊不清的图片，前往产品页面或者制造商的官网，去下载该型号舵机的那份“产品规格书”，寻找到“引脚定义（Pin ）”这个页面，或者“接口尺寸图（ ）”的页面，来开展核对。
4. 关于项目开发的建议是，在刚开始的初期测试阶段的时候，使用一种价格低廉的小工具叫舵机测试仪，靠着它独立去测试舵机是不是完好的，在把接线以及信号方面的问题排除掉之后，再去接入你的主控电路。
按照上述依据通用接口标准所制定的指南，你能够极为稳妥、精准无误地去连接以及驱动市面上超过95%的标准舵机。对于任何与本文阐述存在差异的特殊情形，始终都要将你手中舵机的官方技术文档，当作最终的判定依据。
