舵机借助PWM（脉冲宽度调制）信号精准控制旋转角度，核心结论是，标准舵机运用周期20ms（频率50Hz）的PWM信号，脉宽范围500μs至2500μs对应着0°至180°角度，中位脉宽1500μs对应90°，要是信号参数偏离这个范围，舵机就会出现抖动、不转或者无法到达指定角度，以下依据行业通用标准，给出完整信号参数、常见问题排查以及操作建议。
在时间范畴里，周期（）占据着特定的定义伟创动力舵机，它所指的是，相邻的两个脉冲上升沿之间存续的那段时间。就标准舵机而言，其周期为20ms，换成频率的话，就是有着50Hz这样的具体数值。
脉宽也就是说 Pulse Width ，它指的是每个周期之内高电平持续着的时间，其单位是微秒也就是 μs。脉宽能够决定舵机角度。
有一款机器人关节，它所采用的是普通的180度舵机，要是主控板输出的PWM周期是10ms，也就是100Hz，就算脉宽是正确的，舵机也会因为信号不兼容，从而发出“滋滋”声，并且出现抖动的情况，这种情况下，要确认周期为20ms。

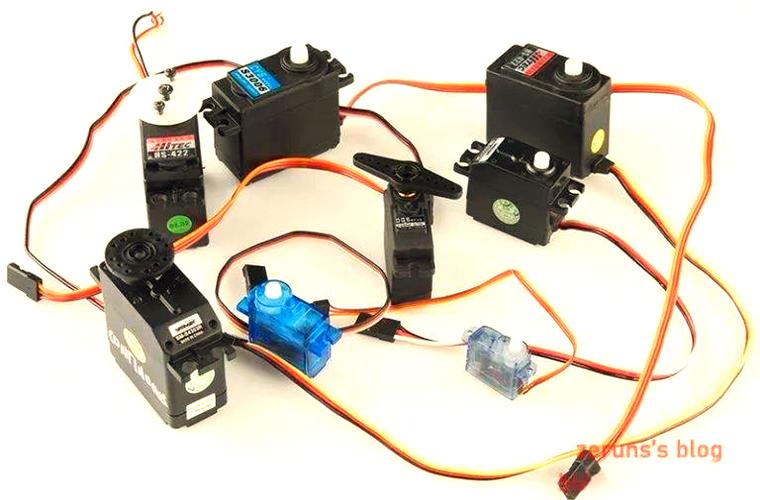

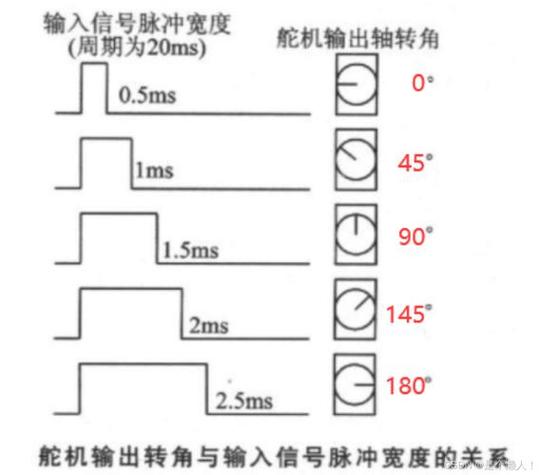

下表呈现了行业当中通用的映射关系，实际情况是以舵机说明书作为标准的，不过有95%及以上的消费级舵机都是遵循以下这些数据的。
线性关系：角度与脉宽呈线性对应，可用公式计算目标脉宽：
脉冲宽度（微秒）等于，五百加上，角度除以一百八十之后，再乘以两千所得的结果。
常见的案例呈现为，有一个用于DIY的机械臂，其舵机不可转到0°，经过实际测量，当脉宽为700μs的时候就已经停止转动了。之所以出现这种情况，是源于该舵机实际的有效范围是600μs至2400μs。至于解决的办法则是，去查阅舵机的标签或者手册，利用示波器测量实际的极限脉宽，进而重新校准程序里的映射值。
角度具体地控制不能够的，是360度舵机的做法，方向和转速控制才是它的所为。周期20ms同样是其PWM信号的情况，但是：
脉宽 = 1500μs → 停止转动
脉宽大于1500微秒时，会朝着进行正转的方向，脉宽幅度越大，转速攀升得越快，极限大概是在2000到2500微秒这个范围。
脉宽少于1500μs时会反转，脉宽越小转速越快，极限往常是1000至500μs。
要留意，要是错误地把360度舵机依照180度的那种方式来发送500μs以及2500μs的信号，那么它就会持续地以全速朝着正转或者反转的方向转动，而不是停留在某一个角度上。有这样一个案例伟创动力，某位爱好者制作了巡线小车，运用360度舵机去驱动轮子，然而却按照“脉宽500μs等于左转极限”来进行编程，结果致使轮胎一直朝着一个方向打到死。正确的做法是，把1500μs作为停机的点，通过增加或者减少脉宽来控制转速。
这条横线，是一条长长的横线，它被划分成了这样的长度，有这样的范围，它与另一条线有着关联，那条线是一条相当特别的线，有着特定的指向与作用，还有一条线，它有着更为复杂的情况，涉及到诸多复杂的方面，有着难以言明的诸多微妙之处，并且这三条线之间，存在着一种复杂而又难以简单描述的关系，这种关系涉及到许多不同的维度，有着各种各样不同的表现形式，它们彼此之间相互影响，相互作用，呈现出一种极为繁杂的状况。
舵机处于完全静止状态，不存在PWM信号，电源电量不足，脉宽超出规定范围，使用逻辑分析仪测量信号脚有无50Hz、脉宽500至2500μs波形。
2. 单独给舵机5V/6V供电（与主控共地）。 |
出现抖动、左右摇摆的情况，其周期并非20ms（比如是1ms周期），脉宽存在波动，这种状况下要检查单片机PWM定时器的设置，以此来确保频率为50Hz。要是使用，.write()会自动进行处理，然而直接写则会出现错误。
达不到0°或者180°，实际起作用的脉宽范围比500至2500μs窄，一步步加大脉宽去找出极限值，像从400μs起始每隔10μs向前推进，记下舵机开始转动的脉宽数值以及停止加大的脉宽数值。
程序数值跟角度不一样，没有校准中位，舵机齿轮存在间隙，发出1500μs信号，对脉宽进行微调，一直到舵机臂精准垂直（90°），把实际中位脉宽记录下来（或许在1480~1520μs）。
舵机能够正常工作，需要同时满足两个条件，一个条件是周期为20ms，另一个条件是脉宽处于有效范围之内，这两个条件缺少任何一个都不行。
1. 要对硬件进行验证，需借助示波器或者逻辑分析仪，像、金沙滩这类，去抓取实际存在的PWM波形，不要只是单纯地信赖代码逻辑。
2. 新舵机首次使用之际，校准脉宽范围之时，手动发送信号，信号分别为500μs、1500μs、2500μs，而后观察实际转动区间，若有偏差，那么修改程序里的和参数。
3. 电流可达2A以上，大扭力舵机（如20kg以上）在启动瞬间，电源要独立，与主控板分开供电，并且共用地线。
4. 考量编程库选用之时，像在里头，要优先采用Servo.h，此能自动生成50Hz的信号嘞；于STM32当中呢，需借助TIM去输出PWM，还要强制设定周期为20ms；并且得规避运用通用的()。
结论执行清单：
[ ] 确认PWM频率为50Hz（周期20ms）
[ ] 进行确认，脉宽范围处于500μs至2500μs这个区间之内（或者是舵机标称的范围）。
[ ] 确认舵机电源电压（通常5V~6V）和电流能力
[ ] 用示波器验证波形后再接入舵机
依照如上规范，任意舵机均可精准控制。要是依旧存在异常，检查周期参数（九成问题源自频率差错），接着采用脉宽步进法校准实际有效范围。
