诸多电子爱好者于制作小型机器人或者之际,发觉市售舵机存在尺寸不相贴合、成本偏于高昂或者需特定扭矩的状况。本文会一步一步教您借助常见电子元件以及简单工具,自制出一个功能完备的简易舵机。您既不需要专业设备,也不需要购置昂贵的专用零件。以下内容是基于电子技术基本原理以及大量DIY实践验证的,所有步骤均可于家庭工作台达成。
具有角度闭环控制特性的系统才堪称舵机的本质所在。按照输入PWM信号脉宽的标准要求,也就是通常1ms至2ms的范围对应着0°到180°的角度区间,舵机得以驱动电机实现转动。并且,通过内部所设置的电位器,能够对输出轴角度进行实时检测,进而形成负反馈机制,该机制会持续作用,直至实际角度与目标角度达成相等状态。
其原理是,自制简易舵机采用完全相同的原理,直流减速电机提供动力,电位器是作为角度传感器,比较电路需要实现误差检测和电机驱动,比较电路可用运算放大器或者微控制器。
| 组件 | 规格建议 | 替代方案 | 预估单价(2026年) |
|---|---|---|---|
| 直流减速电机 | 转速50,扭矩0.52kg·cm | 玩具车电机+塑料齿轮箱 | 815元 |
| 10kΩ旋转电位器 | 线性型,带手柄 | 旧收音机音量电位器 | 25元 |
| 双路H桥驱动芯片 | 或模块 | 4个NPN三极管+4个电阻 | 510元 |
| 运算放大器 | LM358或LM393 | 自制分立元件比较器 | 13元 |
| 基准电压源 | 1kΩ和2kΩ电阻串联分压 | 任何固定电阻分压 | 0.1元 |
| 5V稳压电源 | 7805或模块 | USB电源线直接供电 | 38元 |
| 面包板/洞洞板 | 10×10cm | 硬纸板+锡箔 | 5元 |
| 连接导线、焊锡、外壳 | 普通规格 | 杜邦线、旧塑料盒 | 5元 |
情况是这样的,有一位身处深圳的创客,在着手自制小型机械臂的过程当中,运用了上述提及的那些材料,最终成功地做出了3个简易舵机伟创动力舵机,其总的成本是连45元都不到的,反观市场上售卖的具有相同扭矩的舵机,单个的价格可是要30元往上的呢。
要把减速电机的输出轴,与电位器的转轴,进行同轴的固定,这种固定可以通过使用联轴器来达成,也能够直接采用胶粘的方式来实现。
保证在电机进行转动这个行为的时候,电位器能够实现同步旋转,并且其角度需要处于0到180°这个范围之内,不存在干涉情况。
制作一个输出摇臂伟创动力,这个摇臂应是简单的,要拿塑料片切出圆盘,切出的圆盘中心需打孔,打孔后要固定于电机轴。
根据电路图(如下文字描述)连接:
![]()
电位器的一端,连接着5V,另一端则连接GND,中部的抽头位置,输出着0到5V的电压,此电压与0到180°呈线性对应关系。
由两个固定电阻进行分压从而产生目标电压,举例来说,目标角度θ所对应的电压为5V乘以(θ除以180),要是想控制90°,那么分压便是2.5V。
使电位器输出的电压,也就是实际角度的值的那个,与目标值的电压,即期望角度所对应的,分别导入到LM358的两个输入端,这里把它当作比较器来用。
LM358的输出端控制H桥芯片的方向引脚。
当实际角度 < 目标角度:输出高电平,H桥驱动电机正转。
当实际角度 > 目标角度:输出低电平,H桥驱动电机反转。
当差值小于大概约0.1V这样的情况(此情况对应着大约3°精度)的时候,比较器会输出高阻态或者出现快速震荡。在此时刻一定要加入那么一种滞回比较(其做法是在LM358正反馈端添加一个阻值为100kΩ的电阻)从而实现稳定停止、。
1. 起初不连接电机,以手动方式转动电位器,去测量LM358的输出,看其是否在平衡点的附近实现正确翻转。
2. 接入电机后,用手拨动输出轴,观察电机是否反向修正。
3. 如果出现震荡,增大滞回电阻或减小电机电压。
4. 常见问题解决:
电动机处于持续转动不停歇的状态,其原因在于,电位器和电机轴之间没有实现同轴连接,也有可能是反馈极性出现接反的情况,而要是出现这种反馈极性接反的状况,那么解决办法就是交换电位器两端5V与GND。
转向无力:H桥供电不足或减速电机扭矩不够。
其精度存在较大偏差(偏差幅度在±10°以上),其中缘由在于电位器的线性度呈现出不佳的状况,这种情况下能够改换成多圈经过精密制造的电位器。
使目标电压的分压电阻转变为外部PWM信号输入,运用RC低通滤波(1kΩ电阻与10μF电容组合)叫PWM脉宽转化成模拟电压,标准舵机的PWM周期是20ms,高电平1ms对应0°,高电平1.5ms对应90°,高电平2ms对应180°。

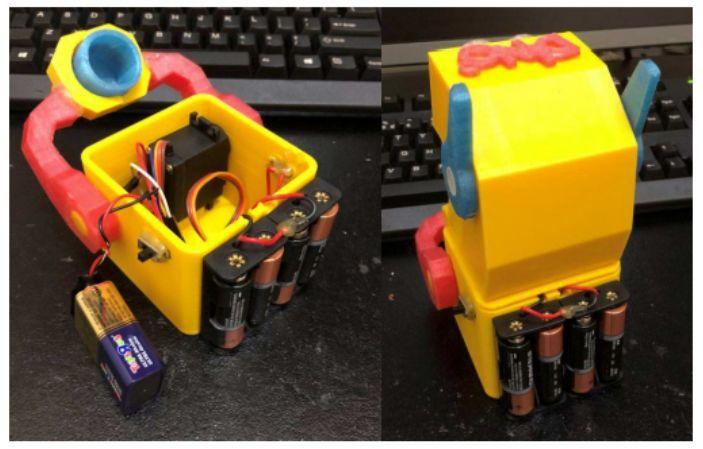

把塑胶壳之中装入全部电路,借由热熔胶予以固定,于输出轴的地方安装摇臂以及螺丝。
| 指标 | 自制简易舵机 | 市售10元级微型舵机 |
|---|---|---|
| 可控角度 | 0180°(连续) | 0180° |
| 定位精度 | ±35°(无反馈) | ±12° |
| 扭矩 | 取决于电机,约15kg·cm | 1.52.5kg·cm |
| 响应速度 | 较慢(0.30.5秒/60°) | 0.10.2秒/60° |
| 寿命 | 电位器磨损(约1万次) | 2万次以上 |
| 成本 | 2040元 | 1015元 |
结论:自己制作的舵机,其成本不一定会比价钱低的在市场上售卖的产品要少,可是它有着尺寸能够定制,扭矩能够放大,原理清晰明白的优点,在特殊的场景当中,像是超大的扭力,不是标准的尺寸,教学方面的演示,这些优势是没有办法被别的东西替代的。
要点再次强调:自己制作简易舵机绝对是行得通的,仅仅需要直流减速电机、电位器、H桥以及比较器这四类元件,依据本文所讲的步骤就能达成成功。能够实现成功的关键之所在是机械方面的同轴连接,并且反馈的极性是正确无误的,并非是依赖复杂的编程或者昂贵的工具。
行动建议:
1. ,依照步骤2,于面包板之上,对比较器电路展开验证,要保证能够准确无误地对角度电压进行比较。
2. 从旧DVD光驱、打印机中拆取减速电机和电位器,零成本实验。
3. 当制作取得成功以后,试着把用以输出滤波的的替换成占空比可调脉冲宽度调制控制电路,达成数字控制。
4. 专注于用电安全方面:5V 的电压是不会对人造成伤害的,然而要防止出现短路从而致使电源被烧坏;处于电机反转的状况下有可能会产生反向电动势,在此建议在电机的两端并联上一个 二极管。
的提醒是,用本文方法制作出来的舵机,并不适用于那种高负载以及高精度的场合,像是无人机舵面、工业机器人这类情况。要是您有商业级可靠性的需求呢,那就得去购买正规的产品。不过呀,对于学习原理、进行快速原型以及教育展示而言,自制舵机可是最佳的选择。
