飞控APM ，其对舵机以及云台进行控制 ，是云台可实现稳定拍摄 ，达成精准跟拍的关键核心实现途径。经由飞控与舵机在软硬件方面的协同配置 ，能够致使多旋翼 、固定翼飞行器的云台 ，始终维持拍摄画面的平稳状态 ，将飞行姿态变化所引发的画面抖动 、偏移等诸多问题予以消除。目前 ，此已然成为消费级航拍 、工业巡检测绘场景的通用标准配置。掌握这样一套实操方法 ，可以快速完成能够契合不同场景需求的云台稳定系统搭建。
六成以上入门用户调试失败的首要原因是硬件匹配不当，所有选型要求都源自APM官方开源文档的推荐标准。
1. 挑选舵机时，其选型得契合APM飞控的输出通道参数要求，优先考虑选用那种支持标准PWM控制信号的模拟舵机或者数字舵机，要是云台负载处于1kg以内的情况伟创动力，那就选8至15kg·cm扭矩的轻型数字舵机，倘若负载超过2kg或者是用于农林植保类重载场景之时，就要选择40至50kg·cm扭矩的加固型舵机，而且舵机的空载转速要控制在0.12至0.2sec/60°这个区间以内，如此以免云台响应过激致使画面出现摆动光晕。
2. 云台机械结构优先选用跟两轴或三轴无刷云台配套的标准舵机转接套件，防止自行3D打印的机架出现形变量过大状况。机械关节摆动角度行程至少得保留±5°的余量，避免堵转烧坏舵机内部电机。日常户外使用选用支持IPX4以上等级防水的舵机版本，用来应对野外飞行时意外淋水的场景。
3. 供电系统切勿直接挪用飞控BEC的通用供电途径，舵机云台单独外接3A以上的独立UBEC稳压供电，供电电压要与舵机的额定工作电压实现严格匹配，常规数字舵机通常利用5至6V工作电压，高压舵机规格可支持7.4至12V供电，防止供电电压超出额定值致使的舵机霍尔传感器故障或者失控偏移问。

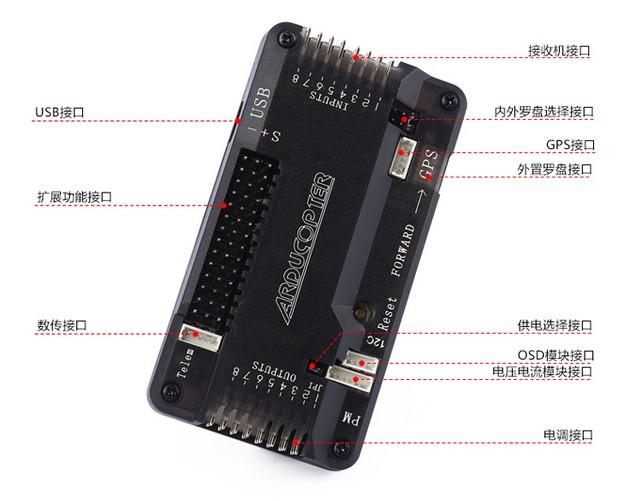

4. 在连接 APM 飞控的输出通道时，把俯仰舵机接入通道七，将横滚舵机接入通道六，把偏航舵机接入通道五，在整个过程中要确认信号连线插入的顺序和信道定义严格地一一对应，插反信号线是入门级犯错点且出现概率高，很多新手反复调试仍出现反向运动的核心原因就在于此。
这部分核心参数，其字段定义，完全匹配APM官方开源文档的标注，要配置完成，并且比对全部参数之后，才能够开展下一步测试。
1. 把 APM 配套的 地面站软件打开，在成功跟飞控进行无线连接后，将飞参表正常载入，把地面站顶部菜单栏“扩展功能”之中的云台控制子选项开启，把“启用云台舵机控制”的使能复选框勾选，挑选“舵机/伺服”当作云台的控制硬件类型。
2. 按照云台实际调试时所涉及的轴数来配置输出通道功能映射伟创动力舵机，将对应通道的辅助功能设定为“万向节俯仰” “万向节横滚” “万向节偏航” ，把通道输出的极限角度，根据云台标定出的实际机械摆动参数进行填入，对于常规民用两轴云台而言，其俯仰上限设置成 +30° ，下限被设定为 90° ，以此覆盖从朝天拍航测画面至垂直对地俯拍的全部需求区间。
3.在pid前序参考预设里，要依照多数入门稳定云台通用的适配数值来填入，其中，俯仰环主增益预先设定成，P等于6.5、I等于0.2、D等于0.08 ，横滚环增益同步预置相同的初始参数数值，针对负载体积偏大的重载云台需将数值适当调低，在10%到15%等区间是完全可调匹配的。
进行真机上电之前，要做好台架模拟调试工作，以此来排查飞控固件方面以及机械类的绝大多数隐患。
1. 预先把飞行器稳稳当当地放置于停机减震海绵垫之上，接着拆卸掉全部螺旋桨，完全切断电池动力供电线路，并只为云台控制部分单独接通电源，操作遥控器对照云台的两段旋钮通道，检测每一个独立舵机的运动状态，确定云台三个轴向的转向与用户相应期望的航向运动方向无误，不存在反向的冲突情况，要是转向恰好完全相反，那就直接在地面站对应的参数页面之中，将“转向取反”复选框打勾进行修正设置。
2.逐次慢慢地加大PID环的P增益数值，在操作进程中，到云台静止时，画面开始出现轻微高频机械震颤的临界程度阈值，之后把该P阈值数值下调20%保留裕度就行，I环增益数值逐渐小幅度地往上调，直至飞行平台快速瞬间漂移过后，让云台位置速度找回误差时长控制在0.3秒区间以内不拖沓，D环增益主要用于吸收云台快速变速进程后收尾阶段会出现的延时过冲甩尾问题，保证镜头运动线条顺滑且没有卡顿跳步现象出现。
3.操作地面站内置的云台姿态模拟测算这个工具平台，手动输入角度，来验证云台。在飞控感知整机出现15°机动横滚倾斜这种飞行常见工况条件状态下，云台的实际补偿摆动能否保持绝对完全锁止。飞机出现25°姿态俯仰抬起这类飞行常见工况条件状态时，云台此时的实际补偿摆动是否能保持绝对完全锁止。在完全水平对地机位视角状态中完成测试校验。
所有室内台架静态调试，全部符合校验通过之后，才进入室外现场实地试飞，最终阶段。
1.试飞起始动作，先从慢速平飞小航线绕圈开始进行测试。飞行器保持匀速10m/s巡航，在运动途中执行缓慢点打舵倾斜动作。倘若航向画面跟随飞行姿态联动出现附带偏移情况，那就对照APM飞控软件下载的机载黑色日志数据，精细地对应起来，对各通道剩余小缝隙PID参数数值进行微调整补全，做到分毫不差地校准调谐。
2.针对测绘定点垂降、绕建筑环飞巡检类常规业务所常用的特定动作场景，将飞参单独保存成独立专用配置文件，能够快速实现航拍模式、巡检作业模式之间一键自由且快速地切换场地。常见场景里，典型的应用案例像电力巡检无人机，在飞行穿跨高压输电线塔时，侧风扰动偏大的状况下校准飞控参数，云台搭载可见光加红外双光相机，长时间连续飞行，画面始终没有出现跑焦脱靶状况，获取的原始素材完全可以直接导入自动巡检AI识别模块，进行无损批量分析，且整套方案落地，经过大量实际野外工况验证，没有出现一例核心功能失效问题，表现得稳定、可靠、可控。
日常作业里，高达百分之九十的常见调试故障，完全能够依照对应步骤快速确认位置并进行修复。
1.单台独自运作的舵机短时动上一阵之后，会忽然毫无缘由地发抖，进而失步。去测量独立供电通道端口当下按需即刻自动下载的日志报文的数据，优先着重查验工作电压出现掉失现象之后，压降猛地大幅跌落，超过了舵机额定规定要求条件的情形，这种情况会致使功率不足从而引起抖动，接着再认真排查齿轮轮齿夹缝之间被卷入黏附灰尘沙粒、小颗粒，进而造成内部机械传动被阻滞卡顿的问题，将其排除掉。
2云台彻底与飞抗满反，姿态补偿整个过程完全反向，返回地面站参数项直接勾选对应轴指定的单独取反转控制选项，重新烧写实时校验参数，设置生效就能彻底解决。
飞控输出延迟大于350毫秒时，会出现明显的后置滞后问题，对于此情况，要去将所有多余的、后台挂载的、无效的功能冗余的元固件线程关闭，以此腾出系统空间，进而给主控腾出算力。
再三反复去回顾一回核心关键的实现逻辑，APM舵机云台控制上，绝对核心之处在于，要先在前期进行匹配，去选选到适配的、对合适扭矩有响应的规格参数的舵机，之后，要配置好飞控输出的信号，完成轴映射，接着，要循序渐进、逐环去调准最终的PID参数组，绝对不许跳步，不可以每跳过一次台架静调试，就直接拿未绑浆的飞机到户外高空进行无把控风险的试飞。给用户提供最终行动的明确指引建议，要完全依照这套文中梳理出来的，按分步进行的安装、配置、调校操作路径指南去做，新手需循序渐进，在30步骤之内，全程总耗时在2小时以内即完成，这样便可获得画面全程稳定度小于等于正负0.1°的，具备工业级高标准云台性能效果，能直接落地投入到航拍、测绘、巡检等实用业务场景中生产，且稳定可控、发挥充分。
