Arduino舵机电路图 零基础可照接的完整接线指南

01基础标准舵机核心电路图

该电路恰可适配，扭矩处于3至5kg・cm间，供电电压在4.8至6V范围，且采用PWM控制协议的这种常见标准数码舵机，同时它还是校内实训、包括业余DIY活动里，被使用概率高于90%的通用参考方案。

把主控板的3.3V引脚，连接舵机红色正极控制线伟创动力，或者，把主控板的5V引脚，连接舵机红色正极控制线。

开发板，存在具备GND接地功能的引脚，此引脚，要与连接着舵机的棕色或者黑色地线相连接。

开发板存在可选择的数字PWM引脚，其中通用处于有效的可供选择引脚范围是D2至D13 ，而后连接舵机橙色或者黄色的PWM信号控制线。

仅仅连接三根线，便能够达成最低限度的控制测试，并不需要额外去加装复杂的电子模块进行适配。

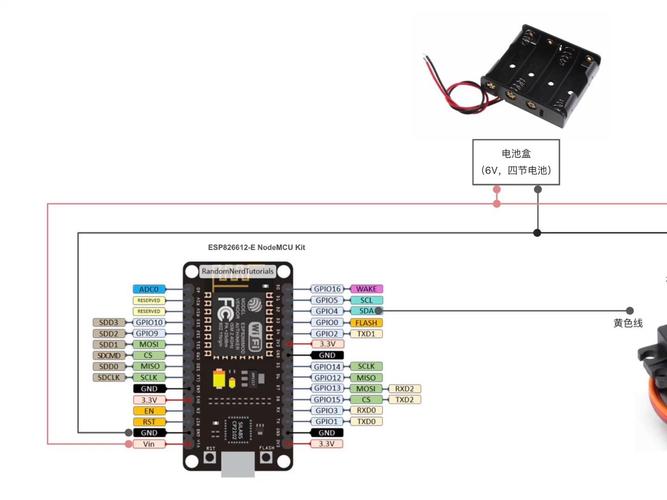

02大扭矩舵机独立供电完整电路图

当使用那种额定供电在6至7.4V之间、峰值堵转电流超过800mA、扭矩达到10kg・cm以上用于大载荷作业的舵机时，不可以直接从板载降压引脚获取电力，而这一环节有着保障硬件零损坏概率的正确电路方案， 标点不要遗漏哦。

除了将外部稳压电源正极，其额定值与舵机标称供电参数相匹配，连接到舵机红色负极以外，还需通过短线单独把它接到开发板GND引脚。

在外部稳压电源负极那里，其额定值要与舵机标称供电参数达成匹配，然后连接舵机的棕色或者黑色地线，并且同样也要接进开发板的GND引脚。

挑选其中随便一个数字PWM引脚去接线，接着插到舵机橙色或者黄色信号输入端。

核心原则要保证所有部件共地完成电平匹配才可以通电使用。

03常用特殊舵机对应适配电路图

1.舵机是总线类TTL或RS485款串联的那种，仅需调整改动信号引脚接线逻辑：PWM信号不用接入，要选择预留的硬件串口所对应的RX/TX引脚来衔接舵机通讯口，电源线有共地规范，其独立供电的安全要求和传统方案完全保持一致。

2.那种能够进行360度持续旋转的方向舵机，其基础电气接线的连接方式，完全契合第一版标准控制电路的定义规范，仅仅只需适配并烧录对应的官方类库参数，并不需要在电路图的层面上去更改接线的布局。

04常规项目接线实测确认校验清单

在正式对整个电路展开通电校验以前，操作者严谨地依照步骤核查这三项基础配置。其一，要认真查看所有接线上是否存在正负电源错误接反的状况，尤其是针对那些未做防反插入设计的航模类舵机，一旦出现误插一次的情况，便会直接致使其内部的马达驱动电路被烧毁。其二，针对不同供电电源的所有底线回路，需使用万用表进行测量，一定要确认电阻处于短路导通状态。，针对PWM类型舵机，需保证其信号引脚连入的是，开发板板载支持PWM信号输出的相应通道，并非错误地采用，完全普通且仅适宜输出数字电平的IO口。

另外，这三项有关基础配置的核查工作伟创动力舵机，重要性极高。在开展核查期间，每一步都绝不允许有一丁点的粗心大意。在检查正负电源接线时，需全方位细致，不遗漏任何一个有可能反向连接的接头。倘若测量底线回路电阻的时候，使用者要规范精准地运用万用表，确保测量得出的结果具备可靠性。针对舵机信号引脚接入通道的确认，要严格依据开发板的引脚说明来操作无误，防止由于疏漏而致使错误接入。唯有如此，方可给后续的电路通电校验给予坚实稳固的基础，有力保证整个电路系统能够正常运转。

05最终落地行动执行建议先在面包板上按标准舵机插接方案把电路布局全部搭完整。具体而言，需仔细对照方案要求，将各个元件准确无误地安放在面包板相应位置，确保电路连接的稳固性与准确性。完成电路布局搭建后，先下载官方的舵机自带典型示例运行，以确认运转全部动作完全符合预期。在运行示例过程中，要密切观察舵机的转动情况，包括转动角度、速度以及是否存在卡顿等现象，确保其各项动作均精准无误。

往后于没有任何问题的状态下，去拓展接线的大扭矩舵机独立供电回路。对于大扭矩舵机独立供电回路的拓展而言，得依据其特性以及要求，用心规划线路连接，以此保证供电的稳定性与会有充足供给。将这类场景也做一回完整的单独流程通电测实，也就是在拓展好供电回路之后，开展全面且独立的通电测试，仔细检查各个环节的运行情形，确保大扭矩舵机在该场景中能够正常、稳定地运行。再应用到正式工程整机项目当中。都能达成这样的情况，任一爱好者，在按着接线，毫无报错地，将整个 舵机的完整控制实现全流程都完成，而且全部参考电路图，均符合通用数字电子技术的底层连接规范。
