对于机器人舵机扭矩进行准确计算，这是保障机器人关节动作能够稳定、可靠并且不会损坏的关键技术环节，确保机器人动作稳定、可靠且不损坏的技术环节在于准确计算舵机扭矩。本文的目的就在于为机器人设计者、创客以及爱好者，提供一套清晰的、能够执行的这样的计算方法以及选型指南，帮助您迅速去确定所需要的舵机的扭矩规格，防止导致动作出现卡滞是因为扭矩不足，避免造成浪费是由于扭矩过大。
舵机扭矩的计算本质上是力学中的力矩计算。核心公式为：
扭矩 (T) = 力 (F) × 力臂 (L)
在机器人的应用情形里，一般来讲，得把“力”使之明确化为，机器人末端执行机构，像夹爪、机械臂末端等，所要去克服的载荷。
舵机驱动关节在保持某一姿势之际，或者在进行匀速缓慢运动之时，所主要克服的乃是重力。该计算步骤如下：
1. 明确负载质量（m）伟创动力，去估算或者测量那诸如机械臂连杆、末端工具这般的被驱动部件的质量，其单位一般是千克（kg）。
2. 确定重力力臂（L），要找到从舵机输出轴中心到负载重心的水平距离，这个距离的单位通常是米（m）。
3. 算出重力（F），F等于m乘以g，在这当中重力加速度g约等于9.8N/kg。
4. 求出所需扭矩（T），其计算方式为，T等于F乘以L，而F又等于m乘以g再乘以L，这里的单位是牛顿·米（N·m）。
单位进行换算时，舵机参数常常会用到“千克·厘米 (kg·cm)” ，其换算的关系是这样的，1 N·m 大约等同于 10.2 kg·cm ，所以呢，把算出的 T (N· m) 乘上 10.2 便可得出所需的 kg·cm 值。
举例说明：假定存在一个机械小臂，它的质量是 0.5 千克，其重心与关节轴心之间的距离为 0.15 米。
其重力F的值，为0.5千克乘以9.8牛每千克的结果，所以等于4.9牛。
扭力T，等于4.9牛顿乘以0.15米，结果是0.735牛顿米。
将其换算成舵机常常会用到的单位，0.735牛米乘以10.2，约等于7.5千克厘米。
所以，要稳定地对这小臂起到支撑作用，舵机在当下所处位置起码得需达到7.5 kg·cm的堵转扭矩。
当机器人处于需要快速进行启动停止或者加速开展运动的状况时，还需要将惯性力纳入考虑范围之内。其公式被扩展成为：
总扭矩 = 重力扭矩 () + 惯性扭矩 ()
从中可知，等于转动惯量，表示为J，还要再乘以角加速度，即α。转动惯量的计算与负载形状有关伟创动力舵机，其过程是较为复杂的。对于多数业余项目以及初步选型而言，有一个实用的经验法则，这条法则是：在静态计算得出的扭矩值之上，要增加50%至100%的安全余量，目的是覆盖动态效应以及摩擦损耗。
1. 使力臂成为起决定性作用的因素，扭矩需求同力臂长度是以一种成正比的关系存在。在进行设计期间，尽可能地去做缩短负载重心至转轴之间的距离这件事。
2. 摩擦所产生的损耗：关于齿轮箱、于轴承等一些地方的摩擦，是会消耗掉一部分扭矩的，特别是在旧的舵机或者是质量比较低的舵机当中。
3. 电压会产生这样的影响：对于同一型号的舵机而言，当工作电压处于越高的状态时，在通常情况下，其输出扭矩以及转速也会呈现出越高的态势。一定要在标称电压所限定的范围之内来进行使用。
4. 一定得设置安全余量，理论计算值属于最低要求，为了保证可靠性以及寿命，最终选定的舵机标称扭矩起码得是理论计算值的1.5到2倍，举个例子，像上文案例计算需要7.5kg·cm，那么就应该挑选标称扭矩处于11.5kg·cm至15kg·cm或者更高的舵机。
据所算出的扭矩范围，参照以下普遍分类来开展选型，此分类是基于公开市场产品参数予以归纳的。
重新强调核心观点：精确算出扭矩并预留足够安全余量，乃是机器人稳定运转设计的根基。倘若扭矩不够，就会致使动作失败或者舵机因过热而损坏；要是盲目挑选过大扭矩，那么就会增添成本、重量以及功耗。
行动建议：
1. 度量与估量：切实度量负载的质量以及力臂。要是面对复杂形状，能够把它简约成基本几何体来展开估量。
2. 按照步骤进行计算：严谨地依照“质量，转换为重力，进而得出静态扭矩，再加上安全余量”这样的流程来操作。

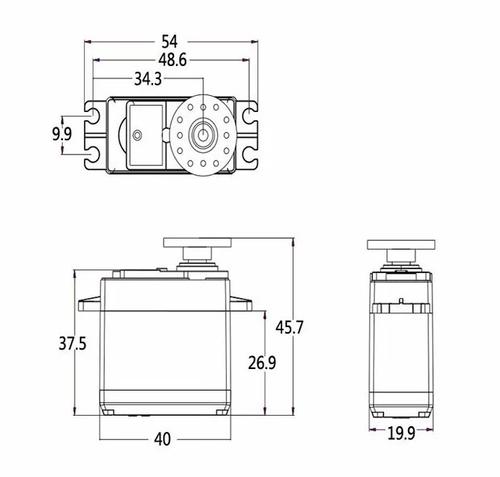

3. 参考官方的数据表格而言，在挑选舵机型号以前，一定要去查阅经由制造商所提供的官方的数据表意表单，以此来确定其标明的扭矩、电压以及尺寸等关键的参数。
4. 对于其是否可靠，实践予以证实：于初步把相关部件装配好之后，开展带有负载的测试工作，去观察舵机是不是发热的情况严重，是不是存在异常的响声，这一方式是最终用以检验扭矩是不是匹配的直接路径。
借助上述具备系统性的计算以及选型办法，您能够以科学的方式为机器人项目匹配动力核心，从而保证设计在图纸阶段之时就构建在可靠的根基之上。
