舵机跟的接线属于电子制作以及机器人项目里的基础操作，正确连接是舵机正常工作得以实现的前提条件，本文会给出最为直接、最为准确的接线方式，并且附上基础的控制代码，以此确保您能够快速达成连接，进而让舵机转动起来。
日常用于舵机的线通常是3根，其颜色有一个较为通用的一般标准规定着，这个标准里棕色（或者黑色都可以）是一种颜色表明，红色是另一种颜色用于表明，橙色（或者黄色、白色中的任意一种）是用于表明的又一种颜色。3根线各自对应着不同的功能状态。
1. 棕色/黑色线 (GND) > 接地
连接到开发板的 GND 引脚。
2. 红色线 (VCC) > 电源正极
与相连接的5V引脚，此乃针对舵机进行供电的标准电压具备所在地而言。
3. 橙色/黄色/白色线 () > 控制信号线
与相互连接的任意数字PWM引脚，像编号为3的，编号为5的，编号为6的，编号为9的伟创动力舵机，编号为10的，编号为11的这类引脚。此引脚专门用于发送起到控制作用的脉冲，进而决定舵机转动所呈现的角度。

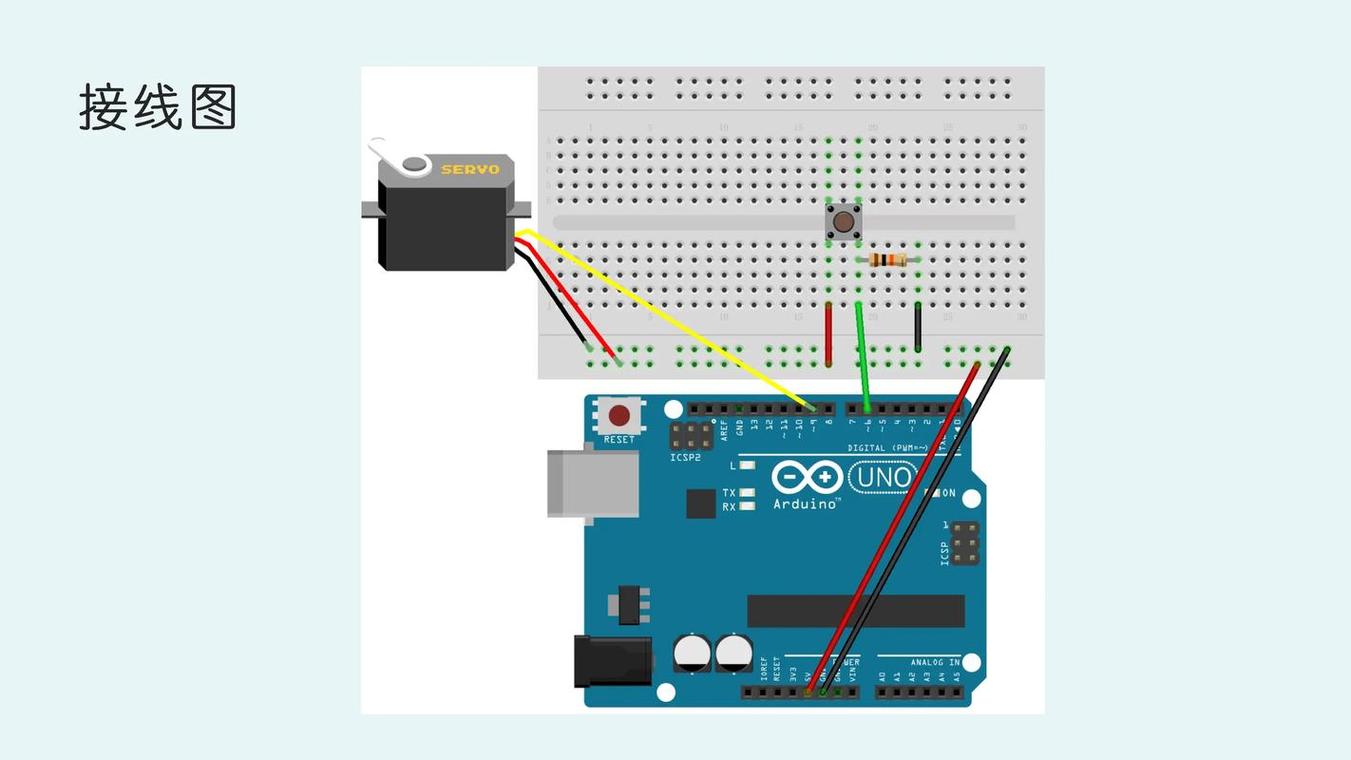

接线图示：
舵机线缆 > 引脚
棕色 (GND) > GND
红色 (VCC) > 5V
橙色 () > ~3, ~5, ~6, ~9, ~10, ~11 (任选一个)
步骤1：识别线序
于连接之前，要先行确定您所用舵机的线序情况。绝大多数符合标准的舵机是依照上述提及的颜色规范的。要是颜色存在差异，那就需要去查阅舵机产品的说明书，从而确认GND、VCC、三者间的对应关系。
步骤2：选择连接方式
单个微型舵机（像SG90那样的）或负载较轻的情形，适合采用直接连接，这种连接方式能够直接把舵机连接到板的引脚上。
施行扩展板或者面包板：于衔合多个舵机或者大扭矩舵机之际伟创动力，极为强烈地给予建议，采用舵机扩展板，或者借由面包板衔接外部电源，以此实现预防板载稳压器出现过载情况。
步骤3：连接电源与信号
1. ，把舵机的那一根根标记为GND且呈现出棕色色泽的线，连接至名为的设备上有着同样标识为GND的点处。
2. 先是把舵机的VCC（呈现红色的那根）线，进行连接操作，其连接的目标是的5V。
3. 最终，把舵机的 （橙色）那根线，连接至选定的具有 PWM 功能的引脚，比如说引脚 9，会造成这样的结果哦，这里是有明确作用指向的。
重要注意事项：
存在电源方面的问题，的USB口所提供的电流是有限的，5V引脚所提供的电流同样是有限的，其电流大小通常约为500mA，当要驱动一个以上的标准舵机的时候，或者当要驱动单个大扭矩舵机的时候，就使用外部独立电源来为舵机供电，并且要把外部电源的GND与的GND相互连接，仅仅只是将舵机信号线连接至。
避免反接：接线前确认，电源反接极易损坏舵机。
防止信号线出现短路情况，于处于通电的状态之下，要杜绝信号线跟GND或者5V线产生短路现象。
连接达成之后，去呈上以下代码至那，能够让舵机于0度与90度之间往返转动。此代码运用 IDE所内置的Servo库。
# // 包含舵机库
Servo ; // 创建一个舵机控制对象
int pos = 0; // 用于存储舵机角度的变量
void setup() {
.(9); // 将舵机信号线连接的引脚（本例为9）绑定到舵机对象
}
void loop() {
// 从0度转到90度
for (pos = 0; pos <= 90; pos += 1) {
.write(pos); // 命令舵机转到pos角度
delay(15); // 等待15ms让舵机到达指定位置
}
// 从90度转回0度
for (pos = 90; pos >= 0; pos = 1) {
.write(pos);
delay(15);
}
}
代码说明：
执行 # 操作，完成引入相关内容的动作。通过Servo 指令来执行对象创建之事，其所创建的对象为舵机对象。
在setup()函数里进行初始化，.(9)，此操作是要告知库，舵机的信号线被连接到了引脚9。
.write(angle); 这是在loop()函数里用于控制舵机转动的关键指令，angle这个参数的取值范围是从0度到180度。
Q1：舵机接上后嗡嗡响但不转动，或抖动？
原因：供电不足是最常见原因。
针对舵机，要提供单独的外部电源，像那种5V/2A的适配器或者电池组，并且要保证电源GND和 GND是共地的，来解决相关问题。
Q2：舵机完全没反应？
查看接线状况，去证实三根线有无接错，尤其是信号线有没有连接至支持PWM的数字引脚。
查看代码，核验代码里面.()的引脚号码跟实际连接之中的用来接线的引脚是相符的。
查证舵机，可以试着把信号线暂且连接到已被认定为正常的5V上面（短时间内），要是舵机出现转动的情况，表明舵机大致正常，问题也许存在于信号线或者代码方面。
Q3：如何控制多个舵机？
方式：针对每一个舵机去创建出一个Servo对象（就如同Servo , ; 这般的形式），并且各自利用()函数将其绑定到不一样的PWM引脚之处。建议每个舵机的电源要统一经由外部电源予以提供哦。
Q4：标准舵机与连续旋转舵机接线有区别吗？
连接线路不存在差异：这两者的连接线路方法是全然一样的，具体是三线，分别为接地线路/电源输入线路/信号传输线路。
存在控制方面的区别，标准舵机是运用write(angle)来对角度展开控制。而连续旋转舵机是借助write(angle)去把控速度以及方向，其中90代表停止状态，当数值大于90时会朝着一个方向转动，当数值小于90时则会朝着相反方向转动。
关键要点归结：利用去驱动舵机，其根本实质在于，准确无误地连接GND这根线，以及5V这根线，还有PWM信号线这根线，并且借助Servo库来发送控制信号。
行动建议：
1. 试着首次连接时，要严格依照这样的顺序来连接一个像SG90那样的微型舵机，即棕色线连接到GND，红色线连接到5V，橙色线连接到PWM引脚。
2. 立即测试：上传本文提供的测试代码，观察舵机是否正常摆动。
3. 要是碰到问题，一旦动作出现异常，那么就要去排查电源供电的能力，而这可是90%以上问题产生的根源呀。
4. 当进行进阶使用，也就是控制多个或者大功率舵机的时候，要规划好独立供电的方案，而这是项目能够稳定运行的关键所在。
遵照上述步骤以及注意事项，你便能够稳妥可靠地达成跟舵机的接线以及控制，给后续的机器人手臂、云台等繁杂项目筑牢坚实根基。
