舵机模型实验怎么做？从零开始看这篇就够了

发布时间： 2026-05-21

对于诸多电子爱好者而言，舵机实验是入门时难以回避的环节，机器人初学者踏入之路也会经过这里，那些航模玩家开启最初探索时，同样绕不过这一步。众多人在首次触碰舵机之际，会碰到同一状况，即线路已然连接妥当，然而舵机为何出现不转动、有抖动或者角度存在偏差的情况呢？此篇文章会径直从最为关键的操作切入，助力你梳理清楚舵机实验的整个流程，保证你拿到舵机就能够让实验顺利运行。

01舵机实验的核心目的

舵机实验的根本目的，在于使得一个舵机依照设定好的角度精准转动，从而对PWM信号控制舵机角度的基本原理有所领悟。相当多的用户开展这个实验，要么是查证硬件是不是能够正常运作，要么是为后续建立机器人、机械臂等系统奠定基础。

02实验前你需要准备什么

在做舵机实验之前，请确保你有以下三样东西：

1. 一款以标准5V进行供电的舵机，常见的型号包含SG90 ，还有等。

2. 一块能够支持PWM输出的主控板有着多种选择，像这样的，还有STM32这类的，或者是树莓派那种的。

3. 三根杜邦线（母对母或母对公均可以）

显现频率较高的问题呈现于电源供应电量不足之处。要是你察觉到舵机产生抖动现象或者不能够进行转动，那就试着运用外部单独的5V电源开展供电，而非径直从主控板获取电力供应。

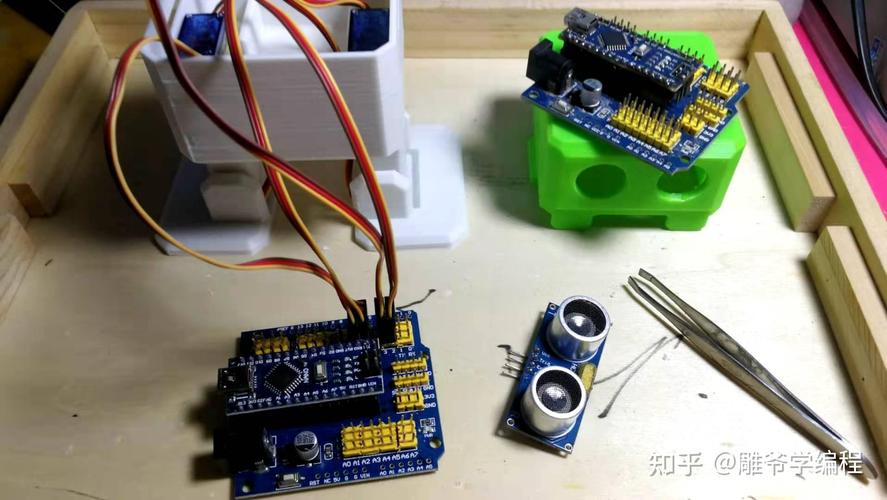

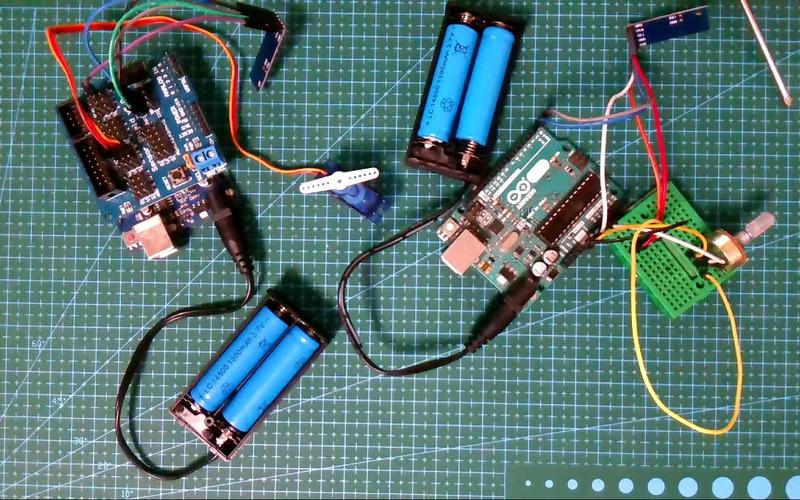

03接线方法：三步搞定

1. 舵机的棕色线（接地线）连接到主控板的GND引脚

2. 舵机那根红色的线，也就是电源线，要把它连接到5V电源的正极之处，这5V电源的正极，既能够是外部电源所提供的，也可以是主控板5V输出的。

3. 舵机的橙色线，也就是信号线，连接至主控板，该主控板支持PWM输出，其连接的是数字引脚，比如的9号引脚。

这可是极为常见的标准接线形式，差不多能适用在所有的常规舵机之上。一旦接线之后舵机完全没有任何反应的话，赶忙要先去查看一下电源是不是处于正常状态，接着再去检查信号线是不是焊接至合适的PWM引脚那儿。

04编写控制程序：直接复制可用

这儿有个经过验证能够正常运作的控制程序，它会致使舵机由0度转向180度，接着再返回0度，循环地运行着。

#
Servo ;
int pos = 0;
void setup() {
  .(9);
}
void loop() {
  for (pos = 0; pos <= 180; pos += 1) {
    .write(pos);
    delay(15);
  }
  for (pos = 180; pos >= 0; pos = 1) {
    .write(pos);
    delay(15);
  }
}

倘若你所运用的是别的主控板，那么PWM信号的具体频率以及占空比设置兴许会不一样，然而其基本原理却是相同的：处于50Hz的PWM频率状况下，0度所对应的是1ms高电平，接着，90度对应的又为1.5ms高电平，随后再有，180度对应的便是2ms高电平。
