舵机脉冲电压范围是多少？怎么选才不烧舵机

01什么是舵机的脉冲电压范围？

把话简要来讲伟创动力舵机，那被称作脉冲电压范围的这回事，具体说的是在用来控制舵机的信号线上边，这线一般状况下是白色或者橙色的线，在它之上信号的高电平部分对电压允许出现的波动区间。这个范围通常是以一个电压区间的形态呈现的，就如同是像 4.8V～7.4V 或者是 0～5V 这样子的情形。

通常情形是，好些新手径直将接收机又或者飞控的5V输出连接至舵机信号线上，致使出现的结果是，舵机要不就是不转动，要不就是发生抖动、发热极为严重的状况。事实上，不同的舵机对于信号电压的容忍程度全然不一样：

标准模拟舵机，其脉冲电压一般能支持的范围是4.8V到6.0V，当超过6.5V的时候可就有可能使内部电路遭到损坏哦。

用于高压的带有数字功能的舵机，所要求的脉冲电压范围能够支持从4.8V至8.4V，甚至还可以达到更高的数值，这种舵机适合于直接采用2S锂电池来进行供电。

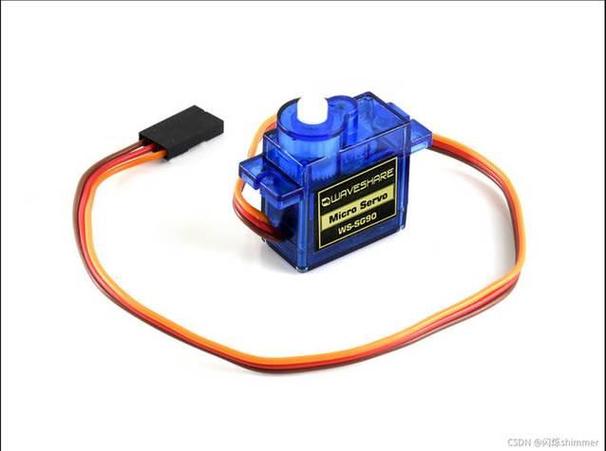

微型的舵机，信号电压一般而言要求严格去控制在处于3.3伏特至5伏特范围之间，要是过压了的话就会使得控制芯片被烧毁。

02为什么这个范围如此重要？

舵机的控制信号是一种PWM信号，也就是脉冲宽度调制信号，那里面高电平电压对信号能不能被舵机内部的控制芯片正确辨认起着关键作用。要是信号电压比舵机正常工作所需要的最低标准还低，那么舵机就可能出现如下情况：

比如说，舵机有可能不能够遵照预期的指令实现精准转动，它所转动的角度或许会产生偏差，难以准确抵达指定位置。或者，舵机于运行进程中也许会显得不太稳定，出现抖动、震颤这类现象。另外，还有可能致使舵机压根无法做出任何响应动作，处于停滞状态。

无法识别信号，完全不动。

偶尔响应伟创动力，但位置不准，抖动。

持续处于复位状态，无法锁定角度。

要是信号电压高于那最高被允许的值，舵机内部的控制电路，一般是MCU或者MOS管，就会呈现出下述情况：

瞬间过压击穿，直接烧毁。

长时间高温运行，寿命大幅缩短。

出现异常发热，甚至冒烟。

03如何确定你用的舵机脉冲电压范围？

以下是三种最可靠的确认方法：

1. 查看产品规格书，也就是，正规的舵机厂商，一般于技术参数部分，会清晰标注“控制信号电压”，又或者是“脉冲电压范围”。以特定一款高压舵机来讲，其规格书中定是会明确写明“ : 4.8V～8.4V” ，经由查看产品规格书，可精准获取舵机正常工作所需的电压参数信息。

这样能够为后续正确运用舵机供给关键依据，保证舵机于合适的电压环境里运行，防止因电压不匹配致使舵机工作异常乃至损坏等状况出现。

2. 观察舵机本体所附着的标签，部分舵机的外壳之上会直接呈现印刷有电压范围相关内容，诸如示例字样为“4.8 7.4V”。

3. 与厂家技术支撑取得联系，要是参数表呈现模糊情形，径直咨询原厂算得上是最为准确的途径啦，千万别去相信第三方论坛所作出的推测哦。

04实际应用中要注意什么？

存在一个极为常见失败案例呈于如下，有人用5V的直接驱动标称“4.8V～6.0V”的模拟舵机，此时舵机工作正常，但随后换为7.4V锂电池供电时，却没检查信号线电压是否同步升高，最终信号线电压超过6V，导致舵机控制板瞬间被烧毁。

行动建议：

将舵机每次使用之前的头一件事情设定为，先去查找规格，随后进行供电，也就是要去确认其脉冲电压范围。

倘若主控板输出的信号电压比舵机所允许的范围要高些，比如5V的主控板连接3.3V的舵机这种情况，那就一定得加装电平转换模块，就是使用稳压模块这回事。

选匹配的舵机，若你系统供电是7.4V锂电池，优先选脉冲电压范围涵盖7.4V的高压舵机，而非用降压模块硬压到5V。

实际进行测量验证时，采用万用表去测量信号线针对地的电压情况，保证处于舵机所允许的范围之内后，才实施上电操作。

牢记这样一番话语：脉动电压的范畴针对舵机而论，恰似其生命线那般关键至极。倘若选对了适宜的脉动额定电压范畴，舵机能够持续稳固加以运行好多好多年；然而要是选错了，那么舵机有可能一次接通电源之后就径直报废了没法用了。所以，下一回当你打算购置舵机之际，要将脉动电压范畴这个参数置于扭矩及尺寸等参数之前予以思量，这样的话，你就能够躲开高达百分之九十的烧舵机圈套。
