常见于机器人、航模以及自动化设备里的执行元件之一是舵机，不少刚开始接触舵机的用户，最为困惑的问题是，舵机究竟有几根线，这几根线各自该如何连接？
答案呈现为，绝大多数情况下，标准舵机仅仅具备3根线，而在极少数状况下，特殊舵机拥有5根线。文章会以最为常见的3线舵机当作示例，通过手把手的方式，教导您去识别线序，进行正确接线，并且要解决接线过程中有可能遭遇的常见问题。

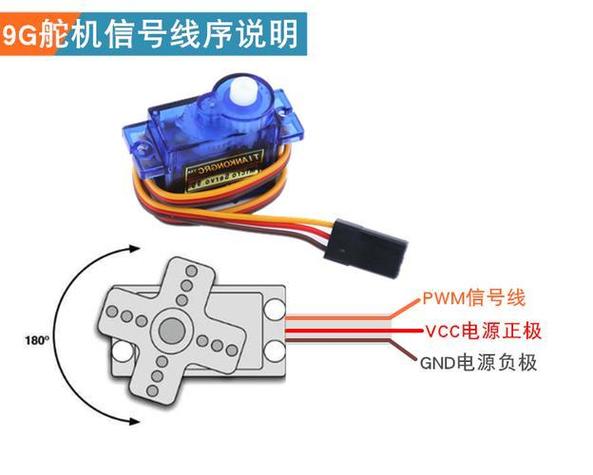

在市面上，超过 90%的舵机，其中涵盖常用的 SG90、、 等，均采用 3 根线设计，这三根线功能固定，颜色存在统一规范：
接线方法：
1. 用于连接电源正极的红色线，像的5V引脚那样，或者如同航模接收机的BEC正极那般。
2. 朝着电源负极所在方向的棕色或者黑色的线，此为公共地，并且是与控制器处于共地状态的。
3. 橙色的线，白色的线，黄色的线，它们要连接到，控制器的PWM引脚，这种PWM引脚呀，就好比是有的像的9号引脚，或者呢，类似STM32的TIM通道那里的引脚。

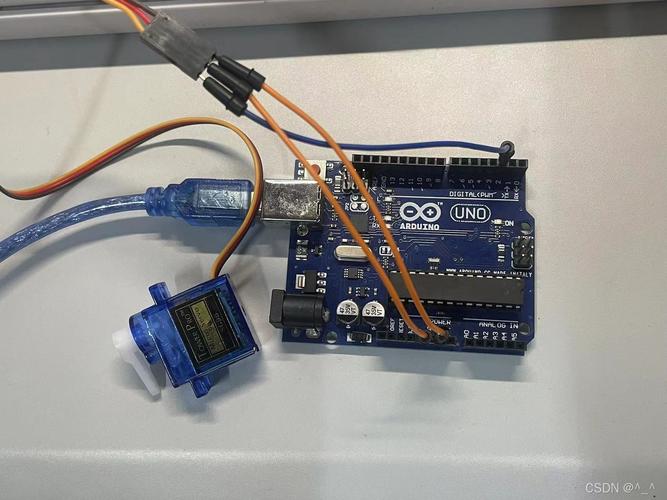

常见的情况是，有一位用户，把舵机的红色线，连接到了树莓派的5V引脚，又将棕色线，接到了GND，还把橙色线，接在了（PWM）上。在正确地完成接线之后，借助50Hz的PWM信号（脉宽是0.5ms～2.5ms），舵机就能够在0～180度的范围之内进行转动。
有一些数字舵机具备高精度特性，像部分带有编码器反馈功能的型号伟创动力舵机，或者是专门用于机器人的舵机，它们会采用五根线，而额外多出的两根线是用来做反馈信号的。
接线方式是这样的：前面三根线的连接方法跟三根线时是一样的，反馈线也就是黄色的那根线要连接到控制器的ADC引脚或者是UART接收引脚，反馈地也就是蓝色的那根线要和控制板共用一个地线。
要留意，5线舵机一般而言是品牌专用或者协议专用的，一定要去查阅该舵机的官方数据手册伟创动力，切不可仅仅凭借颜色去进行猜测。
1. 确认舵机额定电压，标准舵机大多是4.8V到6V，有部分高压舵机能够支持7.4V，电压要是过高就会把舵机烧毁，如果过低就会没力气。
2. 确认一下，电源电流足额充足：一个符合标准的舵机，其堵转电流能够达到2A（就像这样），要是同时去驱动多个舵机 的话，那就需要使用独立的BEC或者功率较大的电源。
3. 共地连接，不管是何种接线方式，电源的负极都得和控制器的GND相互连接，不然的话信号就不稳定。
4. 接高电压时信号线不能直接接，PWM信号线电平通常是3.3V或者5V，12V电源切不可接到上面。
问题1：接好后舵机无反应
原因：电源电压不足、信号线接错引脚、PWM频率不对
处理：查看电压是否处在额定范畴之内，保证信号线连接于支持PWM输出的GPIO之上，设定PWM频率为50Hz。
问题2：舵机抖动或乱转
原因：电源纹波大、共地不良、信号线受干扰
采取的办法是：于电源的一端并接上100μF的电解电容以及0.1μF的瓷片电容，要对共地连接展开检查，信号线需远离电机线。
问题3：只能转90度而不是180度
原因：控制信号脉宽范围不匹配
达成：把PWM脉宽的范围，调节成为五百微秒至两千五百微秒，此范围对应着零度至一百八十度。
核心观点再强调：
有3根线属于标准舵机，其中一根是用来表征电源正的红颜色线，一根是什么棕颜色或者黑颜色的电源负线，还有一根是橙颜色或者白颜色或者黄颜色的信号相关线。
特殊舵机可能有5根线，多出的两根用于反馈
无论几根线，共地且电压匹配
行动建议：
1. 当拿到舵机之后，马上就使用万用表去测量那红线与黑线二者之间的电阻，那些电阻一般是处于几欧直至几十欧的范围之内，以此来排除短路所需面对的风险！
2. 未通电之时，要先去确认线色跟功能的对应关系，可通过查看说明书或者官方引脚图来进行。
3. 第一次通电时，先用手轻转舵机输出轴，确认没有机械卡死
4. 借助示波器，或者通过逻辑分析仪，来确认PWM信号是正确的，其频率为50Hz，脉宽处于0.5ms至2.5ms的范围。
这儿得来的一个关键提醒：要是碰到接线之后舵机出现发热的状况，并且还冒烟，同时伴有异味散发出来，那就得马上断掉电源，紧接着展开对接线情况的检查。相当多的烧毁情况的发生，其原因都是电源正负极接反了，或者是电压过高所致。按照本文所给出的步骤去做，您能够在十分钟之内完成一颗标准舵机的正确接线以及调试工作。
