你身为人员此时正在调试着机器人, 然而舵机却忽然就抖动起来, 并且变得无力, 甚至还冒烟了? 在绝大多数的状况之下, 那个罪魁祸首便是电源。舵机对于电源所提出的要求远远要比人们想象当中的更为苛刻离谱, 好多新手乃是直至很多经验丰富的老手也都忽略掉关键的细节所在。这篇文章直接去拆解舵机电源原理图的核心规则要点, 借助最常见的那种情形来帮你躲避掉可能会毁掉和出现失控的深坑。
任何舵机电源原理图, 实际上都在处理三个问题: 供电, 滤波, 回流。我们将一个常见的标准舵机（5V, 2A峰值电流）驱动电路作为例子, 阐述留意的要点。
VCC/红这样的电源线, 它需直接连舵机正极, 要注意, 舵机启动瞬间产生的电流, 可能达额定电流2至3倍, 像标称电压5V、额定电流1A的舵机, 启动瞬间电流能到2至3A, 所以, 电源得有提供足够峰值电流能力, 不然, 电压会瞬间跌落, 导致舵机失控或产生抖动现象。
连接电源线之际, 要保证连接稳固且正确无误。只因一旦连接存在不当之处, 不但有可能影响舵机正常获取充足的电力供应, 还会引发一系列问题。比如说刚才提及的电压瞬间跌落, 就会致使舵机无法依照预定指令精准运行, 出现失控或者抖动等异常情形。而这对于依赖舵机实现动作控制的系统来说, 会造成极大影响, 可能让整个系统的运行出现偏差甚至发生故障。所以呀, 一定要高度重视电源线的连接以及电源能否提供足够峰值电流这一关键要素。
接地点（GND/棕这个颜色用于标识的那个）: 舵机所具有的接地点, 一定要跟控制线路（打个比方像是单片机这类的）的接地点实现共同接地处理举动, 不然的话, 控制信号没有办法以正常的状态朝着预期目的地开展传输流动。
信号线, 其颜色为橙且标记为SIG, 它负责接收PWM信号是其功能, 该信号一般源自单片机或者舵机驱动板。
这属于那种于原理图里极易被忽视掉, 然而却又对稳定性有着极大影响的元件, 在舵机的VCC以及GND之间, 一定要并联上一颗电解电容, 关于容量其建议是这样的:
单独的一个标准舵机, 其工作电压为5V, 峰值电流是2A, 对于与之匹配的电容, 取值范围在100μF至470μF之间, 并且要求电容的耐压值大于或等于10V。
多个舵机一同开展工作, 对于每个舵机而言, 配置一颗220μF的电容, 而在总电源的输入端, 另外添加一颗470μF至1000μF的大电容。
电容为何是需要的呢? 舵机内部的电机在启动的瞬间, 会从电源那里“抢夺”较大的电流, 要是不存在电容进行缓冲的话, 电压就会在瞬间出现跌落的情况, 进而致使单片机复位, 还会让舵机发生抖动。这属于最为常见的故障原因当中的一个。
在电源的输入端, 串联进一个自恢复保险丝, 也就是PTC，或者二极管, 能够防止接反电源从而致使舵机被烧毁。针对大扭矩舵机, 也就是12V且5A以上的, 建议运用肖特基二极管, 或者MOSFET防反接电路。

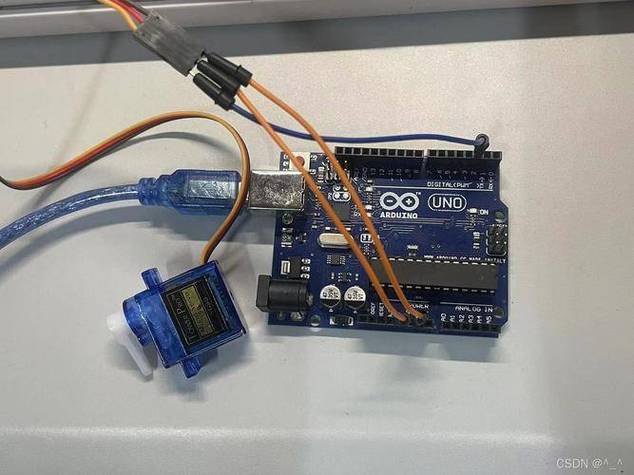

案例1: 你借助面包板连接了3个标准舵机, 采用USB线进行供电（5V/500mA）, 然而出现舵机无力、抖动、甚至死机的状况。你原本判定是舵机损坏, 实则是USB电源峰值电流不足。为: 更换成5V/3A独立电源, 并且在每个舵机电源脚添加220μF电容。
案例2: 你为一个有着12V/10A规格的具备大扭矩特性的舵机供应电力, 仅仅使用了一根呈现细长形态的杜邦线, 然而结果却是该舵机无法转动, 并且那根线还出现了发热的状况, 原因在于细长的线其电阻较大, 在大电流的情况下会产生电压降, 针对此情况的是: 要使用至少为18AWG（0.75mm²）规格的较为粗的导线, 同时还要缩短线的长度。
核心观点：舵机电源的稳定比功率更重要。
行动1: 去确认一下那属于你的舵机的额定电压以及峰值电流, 可千万不要仅仅只是去看平均电流哦。
行动2: 马上对你的电路展开检查, 舵机电源脚旁边有没有并联具备足够容量的电解电容呢? 起码要从100μF开始起步哦。
行动3: 采用独立的、可供应峰值电流的电源, 像是开关电源或者航模电池, 不要去依靠单片机板载的USB电源。
步骤四: 使用粗的导线, 此导线要至少达到22AWG, 然后将其用于连接电源以及地线, 同时要避免使用细长的线。
最终再次着重表明一种情况: 舵机出现失去控制、产生抖动以及出现发热的状况, 其中九成的根本缘由都在于电源方面。将电源原理图里的负责滤波的电容以及线的直径处理得当, 那么你的舵机系统就能够处于稳定的工作状态、正常运作。
