有这样一个问题, 在机器人、机械臂或者智能小车的制作期间, 舵机速度控制可是让不少爱好者感到头疼的事儿。平常买回来的常见舵机, 默认状态都是“满速转动”, 然而好多场景都要求其慢下来, 比如机械爪要轻柔地抓取, 云台得缓慢地跟踪, 人形机器人需平稳地走路。
事实上, 把控舵机速率不需要去更换硬件设备, 百分之九十的常见情形能够借助 modify 控制信号达成。接着我们从最为平常的应用场景着手, 给出三种经过证实的解决办法。

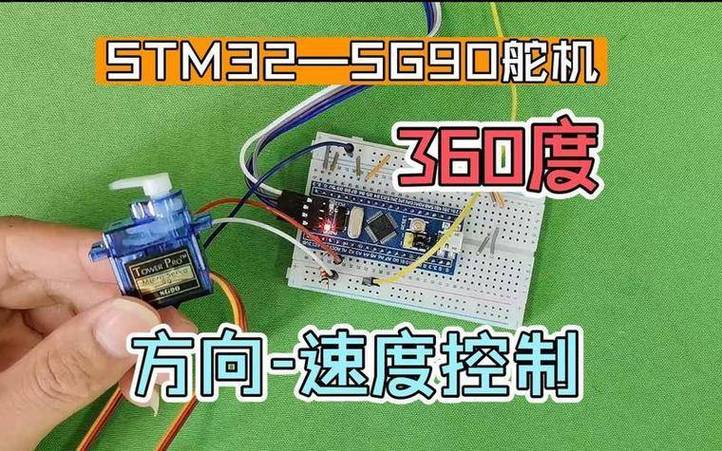

脉冲宽度（PWM）信号的脉宽决定着舵机的角度, 舵机由当前角度转向目标角度, 其执行速度取决于“每次位置更新的步长”以及“更新间隔”。
全速状态下, 程序每隔20毫秒便径直将目标角度写进去, 而舵机会依照最大物理速度猛地冲过去。
放慢速度: 程序于每一小段时间之内写入一个“中间角度”, 通过逐段方式渐渐靠近目标角度。
核心观点是, 所谓的控制速度, 其本质在于, 是“运用一个循环”, 是“逐步地输出角度值”, 而并非“一步就达到目标状态”。
实际发生的例子是这样的: 有一个机械臂, 其爪位要耗费3秒的时长才能够闭合起来, 要是直接给予角度的话, 却只需短短0.3秒就合上了, 如此一来就会把物体夹碎掉。
（代码逻辑伪码表示）：
当前角度 = 0
目标角度 = 90
步长 = 1 // 每次变化1度
延时 = 30 // 每步之间延时30毫秒
for (角度 = 当前角度; 角度 <= 目标角度; 角度 += 步长) {
写入PWM(角度)
延时(30) // 每步间隔
}
总的所花费时间, 用九十步去乘三十毫秒, 得出结果为两千七百毫秒, 也就是差不多二点七秒。
调整延时, 或者调整步长, 就能够直接改变速度, 延时越大的时候速度会越慢, 步长越小的时候就会越平滑。
针对行动给出的建议是: 要是你所使用的是加上一般的PWM舵机, 那么直接在循环之中添加delay(), 或者换用()的非阻塞写法, 以此来增加每一步的时间间隔, 这属于最为快速的、不要额外硬件的办法。
真切的实例情况是, 六足的机器人, 要把6条腿一块儿抬起, 动作得同步且缓慢, 不然机器人就会出现抖动进而发生倾覆的状况。

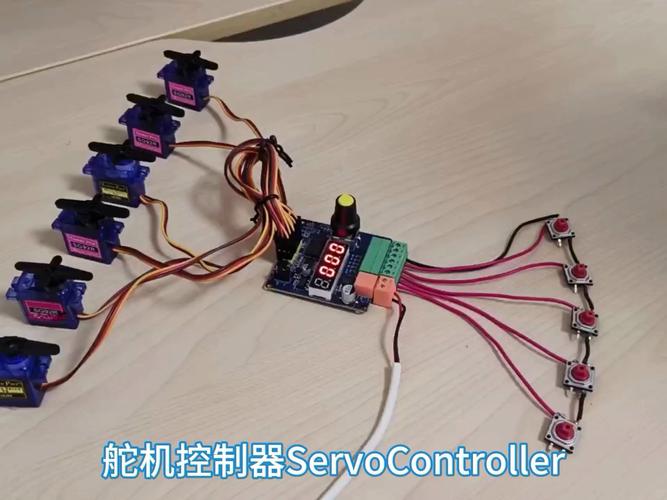

使用PCA9685这般的I2C舵机驱动板之际, 每一路的舵机都能够独立去控制, 不过因为板载的PWM发生器是固定的频率, 也就是典型的50Hz, 所以速度控制唯有依靠上位机, 像是Arduino, 通过逐次写入角度来达成。
操作路径：
1. 在每50毫秒的时候, 或者是设置出的自定义时间状况下, 上位机对所有舵机的目标角度进行更新, 一次。
2. 每次更新只增加/减少一个很小的角度值（如1~3度）；
3. 所有舵机同步执行该小步进。
产生的结果是, 每个有着相同功能且用途一致的舵机, 都以同样的速率、毫无偏差地同步达成了相应的动作, 最终完成了整个过程。
在多路舵机系统中, 行动建议是使用统一的“主循环定时器”来进行速度控制, 而不是各自分别使用独立的delay, 不然会出现明显不同步的情况。
实有案例呈现, 工业用途级别的机器狗运用CAN总线舵机, 其有着这样的要求, 即行走之时的速度要在一秒的时间范围之内达成九十度的转动。
针对那些支持串口指令的高端舵机, 像是RS 485/CAN总线舵机这类, 厂家一般会直接在协议当中开放速度寄存器。用户仅仅通过一条指令去写入转速值, 舵机内部的控制器就会自行完成速度控制。
以某型RS485舵机来作为例子, 典型的指令是这样的。
发送：0x06 0x01 0x02 0x00 0x3C 0x00 0x00
含义：ID=1, 写入速度寄存器伟创动力舵机，目标速度为60°/s
优势在于, 它是绝对不会占用主控运算所需要的资源的, 舵机内部设置有微处理器, 能够依靠自身去完成速度闭环。
限制在于, 只有那种具备数字通信能力的舵机才是支持的对象, 而普通PWM舵机是不可以拿来使用的。
要是你的项目如人形机器人竞速赛那般, 对多舵机同步性、响应精度有着极高要求, 行动建议是在这种情况下, 建议直接选用能支持串口通信的舵机, 并且用协议去写速度；可要是属于入门级DIY, 那PWM逐级写入方式已然够用。
核心观点再次着重指出: 不管采取怎样的办法, 舵机用于速度控制的实质仅有一个, 那就是借助对“角度步进量”以及“步进间隔时间”进行调节, 从而去改变目标位置趋近的速度, 这属于所有速度控制共同的底层逻辑。
1. 误区：调低PWM频率可以降低速度
实际情况是, 50Hz属于标准舵机专门的工作频率范畴, 要是对其频率加以改变, 极有可能致使舵机出现失锁现象或者产生抖动状况。速度控制并非取决于PWM频率, 而是取决于角度值的更新节奏。
2. 误区：加电容或电阻可以减速
实际情况是, 物理方面的电气元件, 没办法去改变控制信号当中的角度步进逻辑, 它最多仅仅能够滤除掉杂波, 对于速度而言并没有直接的作用。
3. 误解之处在于, 并非所有的舵机, 都能够运用相同的代码, 将其速度降低到极其缓慢的程度。
真相是, 有一些价格较为低廉的舵机, 其控制芯片存在着死区相对较大的情况, 当步长小于0.5°的时候, 或许会出现没有反应的状况, 进而致使速度存在着最低下限。
要是你当下就打算着手: 开启你的开发板, 于写入角度的循环之中增添一段delay(20至50), 舵机即刻会变慢——这可是最为迅速的验证方式。
倘若你去构建多路同步系统, 那么就要摒弃循环delay, 转而采用定时器中断或者millis()非阻塞方式, 进而保证所有舵机都能于同一时刻去更新步进, 使其同步。
要是你从事量产方面的产品制作, 或者是制作高性能产品, 那么优先去选用那种支持速度指令的串口舵机, 如此便能免除在精度这方面存在的烦恼, 以及同步方面的烦恼。
一句伟创动力，控制舵机速度并非需要玄学, 每一步都加上延时, 速度任由你去设定, 这乃是从入门直至进阶最为核心且最为实用的口诀。
