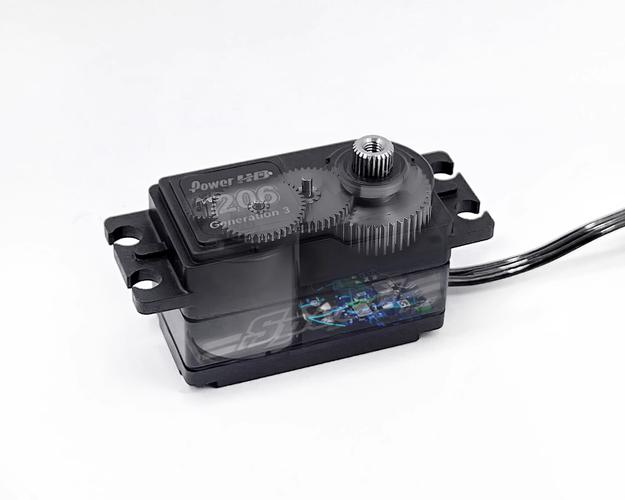

舵机输出轴是长在舵机本体上的零件, 它是外面能看到的唯一一个跟机械连接有关的结构。这个部件通常就在舵机的外壳中央位置, 形状像个圆柱, 尾巴上会有齿槽或者是平的。 它的任务是只有一项, 就是要把舵机里面那个电机转出来的力, 稳稳当当地传给外面的负载, 比如连杆或者摇臂之类的。只有这样, 才能对角度或者位置的移动进行控制, 并且还要做得准确。简单说，没有输出轴，舵机就是一台"转了也白转"的内部电机。
下面将会从五个不同的维度这个角度, 来把输出轴所起到的那个作用, 一次性都给讲得清清楚楚、明明白白。
舵机里面的电机产生的扭矩, 这个常见于微型舵机的扭矩一般在0.9 N·m到10 kg·cm之间, 要通过输出轴这个被称为传动中介的部件, 才能把力传递给外面的机构。输出轴上面有齿槽或者是平面, 这正好就是跟摇臂, 也就是大家说的舵盘上面的销轴进行啮合接触的地方。
有一个很常见的例子, 就是关于四轴飞行器里襟翼的控制问题, 这里面的舵机输出轴要去带动摇臂左右摆动, 角度的范围是正负六十度, 然后呢, 摇臂又要通过连杆去拉动那片襟翼, 要是这个输出轴的强度不够的话, 或者因为齿槽发生了磨损, 最终能传递给襟翼的力量就会一下子减少很多, 那么, 飞机上的那些反应肯定会变得特别慢。
核心观点是这样的, 输出轴其实就是力矩从电磁状态转换到机械状态的那个唯一的物理通道。
大多数舵机的输出轴并不是可以三百六十度随便转的, 它被里面的限位结构给卡住了, 只能在一个特定的范围里转, 这个范围通常是九十度到二百七十度, 或者是转一百二十度。 输出轴上面有平面或者齿轮形状的东西, 这些东西是和内部的位置编码装置配合在一起的, 内部的位置编码装置可能是霍尔传感器或者电阻编码器, 因为这些东西的配合, 控制端就能非常清楚现在输出轴具体转到了几度的位置。
在遥控车的转向系统的常见案例中, 舵机的输出轴的摆动范围被限制为正负四十度之内, 这个范围正对应着方向盘向左或者向右打到最满的状态。一旦这个轴出现松脱的情况, 或者是限位螺丝松动退格了仅仅一格, 那么它的实际控制的转向角度就会发生偏移, 这样一来车辆就容易出现跑偏的现象。
这个核心观点是说, 输出轴的作用不仅仅被视为普通的传动元件, 它还承担着作为判定角度时的一个重要参考基准。
输出轴的直径, 常见的值是3毫米, 还有齿形, 包括5齿和6齿的种类, 加上安装方式, 比如用螺丝固定或者压装在一起, 这些东西都拼起来, 构成了舵机跟外面结构之间那种标准化的接口。所以, 那个摇臂、编码器盘、齿轮还有轴承座啦, 这些部件全都直接装在输出轴的上面了。
常见的状况是这样的, 制作桌面机械臂的相关人员在作业时, 经常会把舵机输出轴上面原本存在的那3毫米直径的那一段轴截掉或者换掉, 接着换成一个5毫米的实心轴, 然后把这个实心轴压进轴承座里面去, 目的是为了能够承受更大的末端负载, 在这个具体的应用场景里面, 输出轴所起作用相当于是一个可以被替换掉的传动销。
核心观点是: 输出轴属于舵机, 它构成了该舵机所存在的所有机械连接的物理层面的基础所在, 正是因为有这个东西在, 所以才会直接决定了你能够连接到什么样的设备上去, 以及具体采取何种具体的连接方式。
带位置反馈的伺服或者数字舵机。它们的输出轴里头装上了角度传感器, 比如霍尔元件或者是磁编码器。这个轴转一圈的时候, 传感器就会往外送对应的电信号。控制回路就靠着这些信号去纠正输出的位置。这时候这个输出轴身兼两职, 一方面是驱动的作用, 另一方面是感知的作用。
这是一个常见的例子。在机器人的关节模组里面, 数字舵机的输出轴在一百八十度的运动范围内, 能够分辨出零点一度的精度。但是如果轴出现了打滑的情况, 那么反馈的数值就会和真实的实际位置失去衔接状态, 从而导致关节部位出现“软性丢步”这种故障现象。
> 核心观点是: 在搞闭环控制的时候, 输出轴这个地方特别重要, 它就是那个让命令、执行和反馈这三个环节都转起来的物理关键中心点。
输出轴其实是舵机内部应力分布最为密集的那些零件中的一个。它正在承担着多种压力, 具体来说有以下这些方面:
径向力（摇臂不居中时的侧向力）
扭转力（峰值扭矩下的剪切）
轴向力（锁紧螺丝预紧力）
一旦出现轴径被磨损这种情况, 或者齿形出现崩角这种状况, 还有轴承配合间隙增大的现象发生, 舵机的精度就会大幅下降, 而且它的寿命也会急速缩短, 所以, 输出轴的状态会直接在最终决定整台舵机能够使用多久这个问题上起到作用。
这里有个很常见的案例, 就是那些连续工作时长超过500个小时的舵机, 它们输出轴齿槽里普遍都会磨出来0.05毫米以上的间隙, 具体表现为摇臂在动作的时候回弹显得特别无力, 而且定位的重复精度也会退化严重, 从原本的±1°退化到了±3°。 这时候要想用最低成本的办法来恢复状态, 唯一的途径去更换那个输出轴或者是重新把齿形给研磨一下。
核心观点在于指出, 作为影响舵机的可靠性与使用寿命的关键因素中的最弱一环, 输出轴实际上扮演了整个系统中的短板这一重要角色。
1. 在选型的阶段里伟创动力伟创动力舵机，需要根据负载力矩反过来推算出所需要确定的轴径尺寸。对于微型舵机来说, 如果它的负载能力在两千克每厘米及以下, 那么使用三毫米的轴径就足够了。 如果是中型的舵机, 当负载在三千克每厘米到八千克每厘米之间的时候, 一般建议大家选择五毫米的轴。而对于扭矩比较大的情况, 也就是达到了十千克每厘米及以上, 应该选择八毫米或者更大的尺寸, 必要的时候还需要加装套轴套。
2. 在安装阶段, 确保摇臂销轴能够与轴槽彻底地、完全地实现啮合状态, 绝对不允许出现只有一半齿纹咬合住的半齿情形。 锁紧螺丝的力矩大小, 要根据轴径的具体数值, 按照零点二到零点四牛米这样的区间来进行细致的控制。如果用力过猛, 致使力矩超出了正常范围, 就会对轴壁造成过度的挤压伤害, 进而引发部件变形的严重后果。
3. 进入维护这个阶段以后, 需要每隔两百个小时就检查一次的轴径间隙情况, 还要看看齿形的磨损程度怎么样, 要是发现轴向晃动这个数值超过了零点零二毫米这个标准, 就要把轴承套或者是轴套给更换掉。
4. 在改装这个阶段, 如果要换掉轴径的话, 得把至少两毫米的轴肩定位面留着别动, 为的就是免得摇臂出现轴向窜动的毛病。一旦换了之后, 一定得再去把这角度中位校准给重新做一次才好。
把舵机输出轴的作用缩成一句话来说, 那就是它是一个物理载体。这个载体存在于五个维度之内。这五个维度分别是力矩传递、角度定位、机械耦合、闭环反馈和结构寿命。 如果你说不清楚输出轴是做什么的, 那么你做的事就只是在拧螺丝。你要是能明白它具备这样五个核心功能的话, 才可以让舵机被用准确了。你才可以让舵机在使用的时候变得稳妥。你才可以使得舵机的使用寿命变得长久。在动手之前, 你先去确认一下那个轴径是不是一致的, 你要看一看那个齿槽是不是完好无损, 你得检查一下安装力矩是不是正确的。只要你把这三件事都做到了位。那剩下的百分之九十的输出轴方面的问题。你基本上都是可以避免的。
