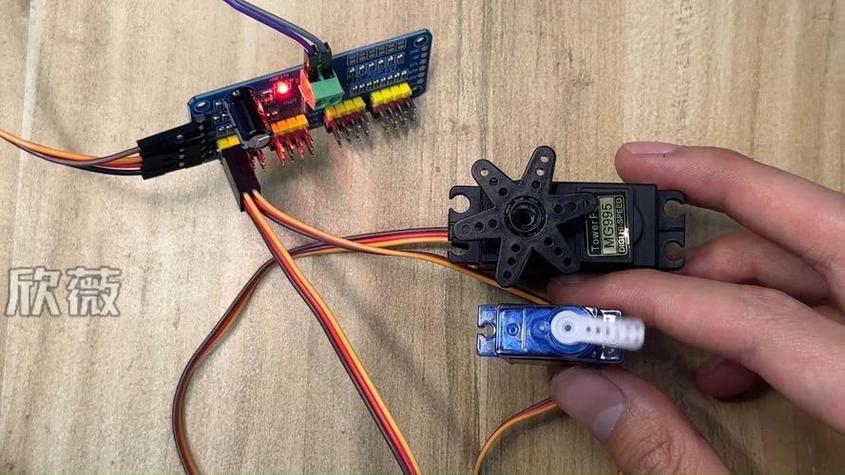

舵机一般都会引出三根线, 其中棕色的或者黑色的那根要接电源的负极也就是GND, 红色的或者是橙色的那根要接电源的正极也就是VCC, 橙色的或者是黄色的那根要接信号线也就是。
很多新手在第一次接线的时候, 经常会把电源线和信号线给搞混了, 这就会导致舵机不转动, 或者被烧毁, 又或者是不受控制。这篇文章从颜色的识别、接口的定义、接线的具体步骤、电压的匹配以及常见的错误这几个方面, 给大家提供一个完整的接线规范。
三根线的颜色与功能对应关系
绝大多数通用舵机, 例如和SG90等型号, 是采用统一的三线配色的:
棕色线或者黑色线代表的是 GND, 也就是地线这一部分, 它需要连接到控制设备或者是电源的零伏特端子上去。
红色或者橙色是VCC, 也就是电源线的那一头, 它要接到5伏特或是7.4伏特的电源正极上面去。
橙色和黄色的线是信号线, 也就是, 您需要把这个线接到控制板上面去。这些控制板上面有输出引脚是用PWM方式的, 您要对接上这个引脚即可。
信号线传输的是 50 Hz 周期的 PWM 脉冲, 占空比在 0.5 毫秒到 2.5 毫秒之间变化, 这个变化对应的是舵机从 0° 到 180° 的转动范围。因为信号线本身不供电, 只提供位置指令, 所以接在控制板的 PWM 输出脚上, 这里要注意, 这是绝对不能接电源的。
标准接线步骤
1. 确认控制板, 比如 , 比如树莓派, 比如飞控的 PWM 输出引脚, 查阅数据手册, 确保该引脚支持 50 Hz 脉宽输出。
2. 要把舵机的棕色那条线连接起来, 连接到控制板上标记为 GND 的焊接盘位置上。
3. 把舵机的红色线连接到匹配的信号电压的电源正极上。如果是5伏特的舵机, 就接到5伏特上。如果是高扭矩舵机, 建议去外面接一个7点4伏特的电池。
4. 把舵机的橙色线接到PWM输出引脚去, 具体可以用的D9或者树莓派的。
5. 把接线确认一下, 要确保它们都已经牢牢地接好了, 接着再给设备通电进行试验, 一边观察舵机的摆动情况, 看它是不是能够在零度和一百八十度这两个刻度之间正常地进行来回摆动作。
电压匹配是关键
信号线的工作电平是由控制板来决定的。
要是控制板输出的逻辑电平是三伏三点三, 而舵机那边要求的是五伏的信号电压, 那部分舵机确实还是能响应的, 这是因为三点三伏比它的高电平阈值要高一些, 可是对于那些高转速或者高扭矩的舵机来说, 它们可能就没办法准确地到达指定位置了, 最稳妥的做法就是去确认一下控制板的PWM输出电平和舵机的额定信号电压是不是完全一致的, 要是这两个电压不一致的话, 就一定要使用电平转换电路来解决这个问题。
常见接错情况及后果
如果信号线被错误地连接到了电源的正极, 那么信号引脚就会承受超过 5 V 的电压。在这样过高的电压作用下, 芯片内部的保护电路会被击穿,最终导致控制板上的该引脚发生永久的损坏。
一旦电源线和地线出现反接的状况伟创动力舵机,就会引发一系列严重的后果。舵机内部的换向器方向会直接发生反转伟创动力, 最终表现出来的故障现象是转向完全相反。此外部分舵机还会因为电流过大而直接被烧坏。
将信号线连接到控制板的 3.3 V 电源接口, 而不是 PWM 接口。这时候信号会一直保持为高电平状态。, 舵机会被锁定在特定的位置。它就没有办法再接受控制了。
多只舵机共用同一个5 V电源, 并没有加大电容。在启动的瞬间, 电流出现尖峰, 把电源电压拉低了。这导致控制板发生复位, 于是所有的舵机都集体掉线了。
以上第三种状况, 在那些自己动手组装机器人的项目里, 是特别常见的一种现象。遇到这种问题的时候, 大家在排查故障的过程中, 应该先把重点放在确认信号线有没有接对的地方, 也就是要先确定这条信号线是不是插在了那种专门用来接收脉冲宽度调制信号的引脚上面。
行动建议
在接线之前, 使用万用表对控制板的 PWM 信号针脚处进行空载输出电压的测量操作, 以此来确认该电压值呈现出正常的跳变状态, 且其数值范围被限定在零伏特到五伏特之间, 或者处于零伏特至三点三伏特这一区间内。
当多只舵机同时驱动的时候, 需要在电源输入端并联上1000 μF以上电解电容, 以此来减少启动冲击。
信号线尽量缩短, 一定要避免跟电机的动力线并排在一起走线, 这样是为了减少因为电磁干扰所产生的误触发情况。
在上电之前, 要再次认真核对颜色和功能的对应关系。这样做是最简单的方法, 可以尽量避免百分之九十的接错问题出现。
这里要再次强调一下核心观点, 那就是舵机的信号线是橙色或者黄色的那种, 这种线只能接到控制板的 PWM 输出脚上, 绝对不能去接电源, 而电源线则是红色的或者橙色的, 它们是用来提供 5 V 或者 7.4 V 的工作电压的, 至于地线通常是棕色或者黑色的, 需要接到 GND 上。
颜色一定是要分清楚的, 电压也是匹配的, 还有信号线和电源线绝对不可以混在一起接, 这三点是接线时遵守的三个铁律。
