当舵机控制系统在运行期间, 一旦出现电源状况异常的情况, 其后果轻率一点来说系统将会停机、舵机会处于失效状态, 重率一点来说则会引发连锁的电气故障。本文针对供电链路进行逐层的拆解分析, 把电源故障常见的原因、典型的表现以及相关的排查方法一一列出, 以此可以帮助工程项目人员快速地对问题做出定位。
常见电源故障原因
1. 输入端电压异常
当电网电压的波动幅度超出了正负百分之十这样的额定范围。也就是电网电压忽高忽低, 超过了一定点的标准的时候。就会让放在电源模块前面的那个整流桥。去触发过压保护或者欠压保护的一个机制。
然后是输入端子那边接触状况不好。或者是出现了虚焊。再不然就是有了氧化层。这些情况都会导致供电出现断断续续的现象。是供电线路中的保险丝熔断了。断路器跳闸了以后一直没有复位。这种情况也会引发问题。
2. 该电源模块在运行过程中, 其内部可能发生了故障。

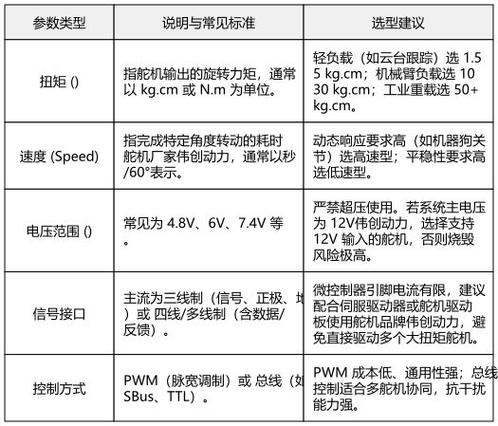

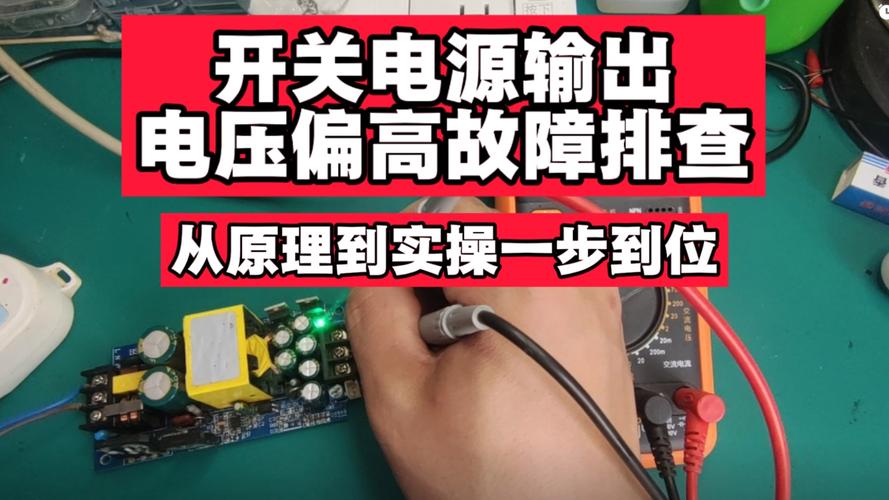

在开关电源里面, 那些功率管还有整流二极管, 会因为长期在高温环境下工作, 或者因为电流过大出现击穿和短路的情况；还有那些电解电容, 会出现鼓包、漏液的现象, 这就可能会造成输出电压的纹波超过了标准, 或者让整体的电压出现跌落；另外, PCB板上的线路, 会因为在温度变化时产生的热胀冷缩作用而出现微小的裂纹, 这样的情况表现出来的症状就是机器在冷的时候是正常的, 但是等到机器发烫运行起来之后就出现故障了。
3. 关于那个与干扰有关的问题, 就是接地。
控制柜的地线连接变得松动, 或者接地电阻超过了4Ω, 这样就导致系统的共模电压被抬升, 然后触发了微处理器, 让它在反复复位。另外, 动力电缆和信号电缆没有分层分别走线, 结果强电产生的谐波就耦合进了电源控制回路当中。
4. 负载侧异常
多路舵机如果同时启动, 会产生峰值电流, 这个电流超过了电源的额定输出能力, 从而触发了过流保护；或者某一路舵机内部发生了短路, 比如绕组匝间短路, 或者驱动芯片被击穿, 这会拉低母线电压。
5. 散热与环境影响
机柜的密封效果不好, 这就导致了粉尘堆积在电源模块的散热片上。当散热片上的粉尘变厚之后, 热阻就会增大, 然后就触发了过温降额的情况。另外, 在潮湿的环境下, 端子会出现爬电现象。因为出现了这种爬电现象, 所以造成了轻微的漏电保护动作。
典型现场案例
有个工业旋转关节设备, 它每个月都会出现3到5次舵机无响应的故障情况, 排查的时候发现, 在夏季的时候机柜里面的温度会上升到55°C, 导致电源模块里的一组电解电容容量衰减到了标称值的60%, 输出纹波从正常的30mV上升到了220mV, 主控芯片的供电低于3.0V之后就会反复复位, 更换电容并增大机柜通风量后, 故障就消除了。
这个案例向我们清楚地说明了, 电容老化这件事情, 它就是导致电源出现所谓的“软故障”的一个非常主要的原因, 而且往往要等到温度升高的时候, 才会被发现和暴露出来。
排查行动建议
先进行测试, 然后再拆卸。要用万用表来逐级地测量输入电压是多少, 要测量整流之后的母线电压是多少, 还要测量各个电源轨的输出电压是什么情况。通过这样的方式, 可以把故障所在的具体环节缩小到一定的范围之内, 找到具体的发生故障的地方。
我们要把调查重点放在“热机”这个现象上面, 也就是说, 如果设备的故障情况只在它运行了一段时间之后才出现, 那么我们就应该优先去检测电解电容的ESR以及功率器件的表面温度。
你要去核对那个接地方面的情况, 然后你需要测量控制柜的接地电阻, 并且要确认这个数值是小于或者等于四个欧姆的, 同时你还要检查各个接地的位置, 要保证这些位置上面没有氧化的现象,也没有出现松动的现象。
对峰值电流进行记录伟创动力, 具体操作是在舵机同时启动的运行状态下, 使用钳形表来测量总输入电流, 并将该测量所得的数据与电源的额定值进行了对比分析, 确保所取得的裕量数值至少保持在百分之二十及以上。
建立好台账, 针对那些已经服役时间超过3年的电源模块, 实行每半年检测一次电容容量与ESR的做法, 以便能够提前安排预防性地更换这些部件。
核心结论
舵机控制系统出现电源故障, 其根本原因主要集中在输入异常、模块老化、接地不良、负载过载以及散热不足这五个方面。以上这些情况覆盖了超过百分之九十的实际案例。在进行排查的时候,应该遵循由外到内、先测试后再拆卸、同时要关注设备在热态下的表现这一原则。
这么做是为了避免盲目地直接更换整块电路板。如果将上面所述的排查流程纳入到日常的点检制度之中伟创动力舵机, 就可以显著地降低由于电源问题导致的非计划停机情况, 从而保障舵机系统可以长期稳定地运行下去。
