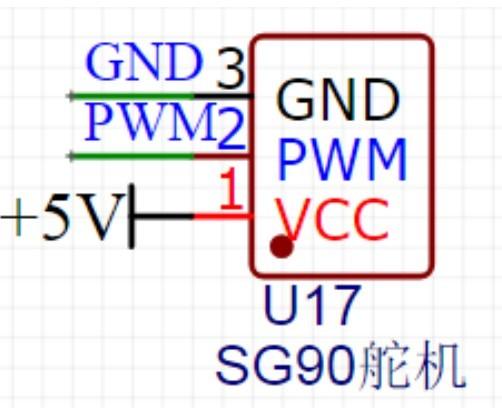

舵机的控制系统实际上是由主控芯片负责运行工作, 主控芯片需要接收脉冲信号, 之后解算出目标角度, 然后驱动功率管来输出扭矩。
针对不同的应用场景, 当前市面上的舵机产品内部所使用的具体主控芯片方案可以分成三个主要类别, 其中包括专用伺服控制芯片、通用MCU即微控制器, 同时还有FPGA或ASIC定制方案。在大多数民用领域和工业领域中, 所使用的舵机几乎全部采用前两种类型, 接下来将对上述内容进行逐一详细说明。
专用伺服控制芯片
这类芯片把位置环, 还有速度环, 以及电流环里面那些用来生成脉冲宽度调制信号, 并且进行进行比较的逻辑电路, 都给集成到了单一的专用集成电路里面去。在这种情况之下, 外部只需要搭配功率驱动用的金属氧化物半导体场效应晶体管就可以了, 这样整个系统就能正常工作了。
它很常见于负载电流在15安培以下的、体积比较小的遥控伺服电机里去的, 比如说那些车轮子里面用的, 或者是机器人关节部分用的。在这种芯片的内部, 已经集成了看门狗定时器功能模块, 还有过流保护机制, 同时也就包括了死区时间补偿功能。
而且它的控制参数, 已经在出厂的时候就被固化了, 所以用户是没有办法去修改这些固件程序的。它有一个优点, 这个优点就是成本低。它的另外一点好处是外围电路特别简单, 基本上就只有两到三颗阻容元件。还有一个情况, 就是它的量产一致性非常好。

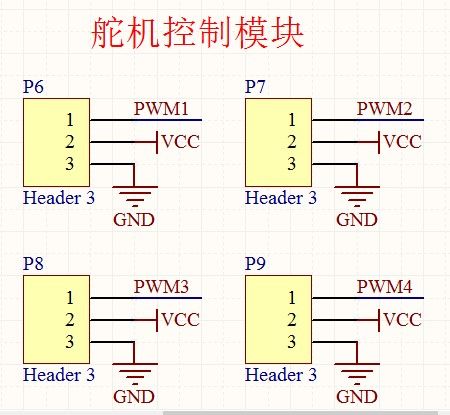

通用MCU方案
在工业伺服领域, 在用协作机器人关节中, 还有在大扭矩线性模组里面。主控芯片大多采用的是ARM M0、M3以及M4级别的通用MCU。它的主频一般在48到160 MHz之间。内部还带有好几路PWM通道, 也有ADC和定时器。
MCU在运行定制的固件。它可以很灵活地去调整PID参数。它还支持CAN总线或者通信协议。在典型案例中, 我们来看一台额定电流为40A的工业关节舵机。这台设备的内部MCU通过六步PWM调制来驱动三相逆变桥。
同时, 它还能够采集编码器的增量信号以实现闭环位置控制。这种设计方案的好处在于其具有很强的兼容性。在后期的使用过程中, 我们可以通过刷写固件的方式对产品进行升级, 从而增加或相关功能。
FPGA/ASIC定制方案
对于那些响应延迟要求非常严格、达到微秒级的高性能伺服系统, 或者是在整机方案当中需要涉及多重轴同步的情况来讲, 人们有时会选用FPGA芯片或者是全定制ASIC芯片来充当运动控制的核心部件, 而在此时MCU仅仅被用来负责实现上位机通信功能以及完成参数配置的任务, 这种类型的技术途径主要出现在高端工业机器人与电动驱动轮毂电机等领域里面, 由于相关花费比较高昂伟创动力，所以对于普通的用户群体来说是极少能够直接接触到此类产品的。
选型与使用建议
如果你是打算仅仅是为了给或者是教学项目去更换舵机的话, 建议你优先去选择那些采用了专用伺服芯片方案的产品。因为这样的产品是可以做到免去调试过程的, 而且能够直接插上去就用。同时, 这种选择所带来的故障率也是最低的。
如果你是需要修改控制参数, 或者是需要接入总线通信, 或者是要做大扭矩应用的话, 那么要认准标注了 CAN 口或者 RS485 的工业级舵机。这种舵机的内部采用的是 MCU 方案。你可以通过厂商提供的上位机工具进行调参。
在买东西之前, 得确认清楚到底是用的什么类型的芯片。去找卖家要电路的图样, 还要去核实一下控制的主心骨也就是主控芯片的具体型号到底是什么样子, 看清楚通信的那条路子也就是通信接口, 再查查最大允许持续工作的时间比例也就是最大占空比, 这样才能避免掉进那些对不上号的坑里面, 也就是避免兼容性问题发生。
核心结论重申
舵机是由什么芯片进行控制的, 这个答案需要根据具体使用的场景来确定, 小型的民用舵机使用的是专用的伺服ASIC芯片, 中等大小和大扭矩的工业舵机使用的是通用的MCU配合定制的固件, 高端的高性能方案使用的是FPGA或者是ASIC芯片, 这三者的功能层级是依次递增的, 成本以及复杂程度也同步在上升, 明确了你的扭矩需求、通信方式, 还有是否需要现场调参伟创动力舵机，就可以快速地锁定对应的芯片方案, 从而避免花费不必要的冤枉钱。
