你可曾碰到过这般状况：明明已向舵机发送了指令，然而它却不停地抖动，又或者转不到你期望抵达的位置？众多从事产品创新的友人，在初次使用舵机之际，都会被这些“小脾气”折腾得极为够呛。别心急，实际上只要弄清楚了舵机驱动背后所蕴含的原理以及图解，这些问题均能够顺利解决。今日咱们就以最为直白的方式，将舵机驱动这方面的事情讲清楚。

舵机驱动原理到底是啥

换个说法来讲，舵机好似一个听从指令的“小机器人物体”。其内部隐匿着三个关键构成部分，分别是控制电路，驱动电机以及齿轮组。当你向舵机发送信号之际，控制电路会“领会理解”你的命令指示，接着告知驱动电机转动的幅度数量，借助齿轮组将力量予以扩大增强，促使带动输出轴转动至指定的角度位置。整个运作流程就如同你进行点取外卖的行为态势一样，你下达订单（发出信号），店家接收订单（控制电路），厨师烹饪菜肴菜品（电机转动），骑手负责配送传递（齿轮组传动），最终美食送达至你手中（输出轴定位），这样是不是瞬间就变得清晰明了了呢？

舵机究竟是怎样知晓该转动多快、于何处停止的呢，依靠的是PWM信号，即脉宽调制信号，简单来讲，这种犹如不断做开关动作的水龙头般的信号，其开关一次的时长，也就是脉冲宽度，决定了舵机所要转动的角度，例如脉冲宽度为1.5毫秒时对应的是90度中间位置，1毫秒对应0度，2毫秒对应180度，舵机内部会不间断地对所收到的脉冲以及当下位置开展对比，直至完全匹配方才会停止舵机品牌伟创动力，这便是舵机能实现精确控制的奥秘所在。

舵机驱动原理图怎么看懂

打开舵机的驱动原理图，你最先会瞅见电源线（红色），那地线（棕色），还有信号线（橙色）。这三条线便是舵机的“生命线”。电源线通常连接5V或者6V了，千万不要连接12V，不然一秒钟就会被烧毁。信号线连接着控制芯片，是用以传输PWM指令功能的。好多新手容易把电源以及信号接反，结果舵机要不就不动，要不就胡乱转动了。实际上看原理图存在一个小窍门：先去寻找电容。电容通常是并接在电源跟地之间的，其作用是滤除掉电压波动，以使舵机更加稳定。

眼光再往原理图更深处瞧一瞧，你将会发觉其中存在着一颗驱动芯片。这颗芯片承担着把微弱的控制信号予以放大的责任，使之转变成为能够驱使电机实现转动的强大电流。在原理图之上会运用 MOS 管或者 H 桥电路来对这一部分加以表示。H 桥听起来颇具高深之感，实际上它就是由四个开关所构成的电路，能够对电机的正反转进行控制。而当你看见原理图上出现一个类似菱形或者方框的符号，且里面绘制着四个箭头或者开关之时，那便是 H 桥了。只要看懂这些符号，你便能够明晰电流是怎样流淌至电机之上的。

舵机驱动芯片怎么选最靠谱

当挑选舵机驱动芯片时，首要考量的是其能够承受住的电流大小。标准的9克舵机，其工作电流大约为200毫安，而在堵转的情况下，电流有可能飙升至1安以上。要是你所使用的产品中采用的是大扭力舵机，像是20公斤以上的那种，那么驱动芯片就能够持续输出3安甚至5安的电流。有不少人因贪图便宜而购买了小电流芯片，结果一旦出现堵转就冒烟了。要记住这样一个原则：芯片的额定电流起码是舵机工作电流的两倍。你能够查阅舵机规格书里的“堵转电流”参数，按照这个值来挑选芯片肯定不会出错。

除了电流之外，还得去看芯片的逻辑电压。大部分的舵机驱动芯片是支持3.3V以及5V逻辑电平的，然而有些老型号它只认得5V。要是你使用的是3.3V的单片机舵机厂家伟创动力，像ESP32这样的，却挑选了一个只支持5V的芯片，那么信号就传递不过去，舵机根本就不会动起来。另外，推荐优先去选择带有“过流保护”以及“热关断”功能的芯片。这些功能就如同给芯片安装了保险丝一样，一旦电流过大或者温度太高了，芯片会自动切断输出，以此来保护舵机以及电路板。多花几块钱去选个好芯片，能够省下几百块的维修费。

舵机驱动接线图有哪些坑要注意

看似简单的接线图，实则暗藏着好几个极易踩到的坑。其中第一个坑是共地，控制板与舵机驱动芯片的地线相连，不然信号会处于“浮空”状态，进而舵机就会乱抖。好多人将控制板和舵机分隔实行供电，却不把地线连接起来，最终舵机如同抽风般摆动。第二个坑是电源电容，舵机启动的瞬间会使电压降低，致使控制板复位。解决办法是：于舵机电源接口附近并接一个100至470微法的电解电容，宛如给舵机配备了一个小水库，即便瞬间出现大电流也能够稳住。

第三个坑在于信号线的上拉电阻，一些驱动芯片的信号输入阻抗颇高，极易遭受干扰，致使舵机无端抖动，可以于信号线上添加一个10kΩ的上拉电阻连接至电源，或者添加下拉电阻连接至地，具体见芯片手册。此外，接线图里通常会标明“PWM输入”引脚，该引脚不能够直接连接大功率负载，经由驱动芯片而后连接舵机。牢记此顺序：单片机→驱动芯片→舵机。千万不要将单片机IO口径直连接至舵机信号线上，那般会烧坏单片机。

舵机抖动和不准怎么快速排查

要是你的舵机始终在抖动，先别急于更换，很大概率是电源方面的问题，用万用表去测量一下舵机供电的电压，查看其是否稳定，要是电压跳动超出了0.2伏，那就表明电源功率不足或者电容过小，解决办法颇为简便，更换更大电流的电源适配器，或者加大电容，另外还有一种可能性是PWM信号频率不对，标准舵机要求50Hz的PWM频率，也就是周期为20毫秒，要是你使用500Hz的频率，舵机内部电路无法处理过来，进而就会出现乱转的情况，检查一下代码里的频率设置，调整到50Hz试试看。

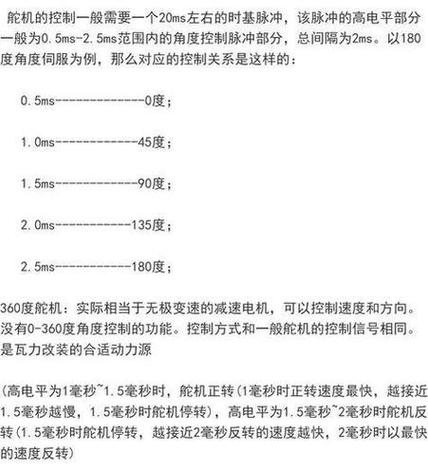

舵机无法转到指定的位置，一般而言是PWM脉宽范围不太相符，存在不匹配的情况。部分舵机的0度是对应着0.5毫秒的脉冲，180度对应的是2.5毫秒，并非标准的1到2毫秒。你得进行实际的测试才行。编写一个简单的程序：输出1毫秒的脉冲，查看舵机转到了哪里；接着输出2毫秒，看看处于另一个什么位置。要是两个位置相差不足180度，那就将脉宽范围调整得宽一些。另外，舵机负载过重也会致使定位不准确，如果舵机所带动的东西过重，齿轮会出现打滑现象或者电机力矩不足。这时候要么换大扭力舵机，要么减轻负载。

模块化舵机能让你的产品更省心

现今，越来越多的产品已然开始采用模块化舵机，这意味着什么呢？那便是将舵机、驱动芯片、减速机乃至角度传感器整合于一个模块之中，你仅仅只需连接上电源以及信号线便能够加以使用。举例来说，倘若你打算制作一个机器人关节，按照传统的做法，需要自行挑选舵机、焊接驱动板、调试PID，这极为繁琐。然而，模块化舵机直接为你提供一个完备的，其接口实现了标准化，能够即插即用。伟创动力便拥有这样的模块化舵机，它能够依照你的需求进行定制，对于从事无人机、智能座舱以及机器人产品相关工作的朋友而言尤为适用。

降低维护成本乃是模块化所带来的最为显著的益处伟创动力，以往舵机出现故障时，你拆卸整个结构，更换完毕后还需再度 使其归位，当下采取模块化了的设计，任何一个模块发生损坏，直接拔下并替换全新的即可，恰似更换电池那般简易，并且模块化了的舵机一般内置了具备保护功能的电路以及有着位置反馈作用的装置，能够实时向你告知当下的角度，达成闭环控制的目的，要是你期望迅速架构出产品的雏形，强烈地建议去查阅“伟创动力官网”，瞧瞧他们所推出的模块化舵机的，说不定你即将推出的下一款成为热门的产品，恰恰就欠缺这一个令人省心的舵机模块了。

大家有没有碰到那种，由于舵机选型情况不合适，或者驱动方面没有调整妥当，从而致使项目出现延期状况，甚至最终走向失败的令人烦闷的经历？欢迎在评论区域里头分享你的相关故事，好让大家一块儿避开那些可能出现的问题。要是感觉这篇文章具备一定用处的话，那就点个赞之后再离开！
