STM32控制舵机从入门到精通的实战指南

你可曾碰到过这般场景，好不容易搭建好了机器人手臂，又或者给智能小车装上了转向机构，然而舵机要么一丝一毫都不动，要么剧烈地疯狂抖动？莫要着急，运用STM32驱动舵机实则没那么神秘莫测。今日咱们一同来将它完全弄清楚知晓，从接线开始，接着是代码部分，再到选型避开陷阱，手把手引领你绕开那些新手极易踩到的坑。

stm32怎么控制舵机角度

想要借助STM32精确控制舵机角度，关键之处在于弄明白舵机的工作原理，简要来讲，舵机内部存在一个小小的直流电机以及一套减速齿轮组，它凭借接收一个大约20ms周期的高电平脉冲信号来确定自身转向何处，这个脉冲的宽度在0.5ms至2.5ms之间不一样，对应着0度至180度（或者270度）的位置，你仅仅需要利用STM32的定时器产生PWM波形，改变占空比，舵机就会顺从地转到指定角度。

具体怎样去进行操作，多数的STM32芯片存在着多个通用定时器，你能够随意挑选其中一个，像是TIM2或者TIM3，将其配置成呈现PWM输出的模式。接着设定自动重装载值ARR为20000（此对应20ms周期），随后再把比较值CCR在从500到2500之间予以变化调整，这样便能够达成角度控制了。列举一个例子，当CCR等于1500的时候舵机大约处于90度的中间地方位置。难道不是挺简便的吗？

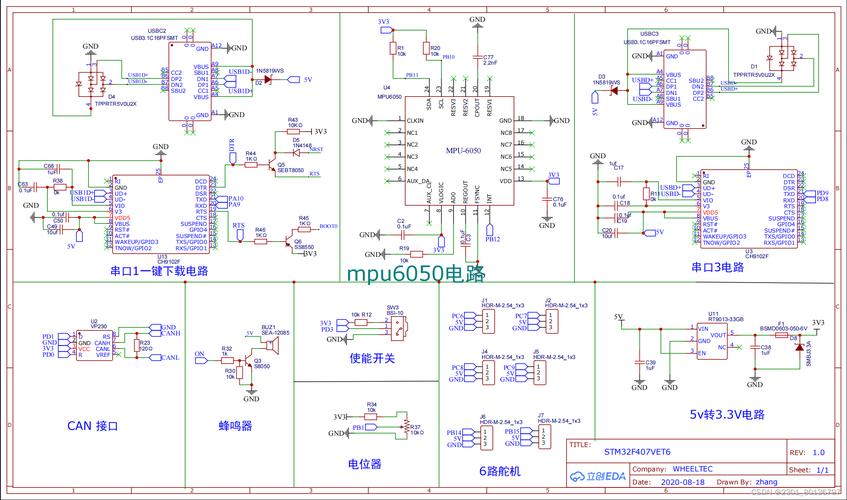

舵机接线要注意什么

很多初涉此道的新手，在首次进行接线操作时，便遭遇了挫折，只因舵机那三根看似简易的线，一旦接错，轻的话舵机便不会运转，严重的话甚至会烧坏板子。标准舵机的线一般呈现三种颜色，红色需连接电源，通常为5V或者6V，棕色或者黑色要接地，也就是GND，橙色或者黄色则接信号线，即PWM引脚处。在此存在一个极易让人犯错的地方，你要格外留意：STM32的IO口所具备的是3.3V逻辑电平，然而大部分舵机所期望的却是5V信号。若直接将其连接上去，信号便有可能无法被识别，舵机就会毫无缘由地出现抖动现象或者根本不动作。

那该如何去做才恰当呢？最为简便的方式是增添一个逻辑电平转换模块，或者借助一只NPN三极管搭建一个简易电路来使信号电平得以拉高。此外，电源供电同样属于问题较为严重的方面。千万不要直接经由STM32开发板的3.3V或5V引脚为舵机供电，特别是对于大扭力舵机而言，启动瞬间电流能够达到1至2安培，开发板那小小的机身根本承受不了。正确的做法是单独采用一块降压模块（例如）从电池获取电力，接着将STM32的地与舵机的地连接在一起即可。

舵机驱动代码怎么写

讲写代码这档子事，咱直接切入关键内容。你不用去鼓捣繁杂的寄存器，采用STM32的HAL库或者标准库均可。第一步，开启定时器以及GPIO的时钟，假设你要将PA0引脚用作TIM2的CH1输出PWM方式。第二步，把GPIO初始化为复用推挽输出模式，接着设定好定时器基础参数：预分频器使定时器时钟为1MHz，自动重载值设置成20000，如此PWM周期便是20ms。

第三步，是最为关键的，去设置PWM比较值，以此来控制角度。你能够封装一个简单的函数，像是( angle)，在这个函数里面舵机厂家伟创动力，将0到180度映射成为500到的脉冲宽度。进而调用()来启动输出，接着持续地运用E()去更新比较寄存器。实际测试这样书写出来的代码是极为稳定的，舵机转动得顺滑且没有抖动。可别忘了，要在主循环之中添加那么一丁点儿的延时，千万不能让舵机转得过于猛烈才行，不然的话，齿轮就很容易被打坏。

如何解决舵机抖动

有个问题特别能把人逼疯，那就是舵机抖动的时候，明明你编写的代码很漂亮，角度计算也准确无误伟创动力，可舵机却像患了帕金森病症一般抖个不停。导致这种情况最常见的原因存在三个方面，是电源不稳定，舵机瞬间拉电流进而致使电压跌落，控制电路也随之产生波动。针对这个问题，解决办法其实很简便，在舵机电源引脚旁边并联一个大电容，像470uF或者的电解电容，如此便能高效吸收尖峰，这是其一。

第二个原因在于，PWM信号频率存在不对的情况，或者是有干扰。虽说舵机标称的是50Hz，然而实际上有些数字舵机能够接受更高的频率。你能够尝试去把PWM频率提升到100 300Hz，有时这样反倒会更加稳定。另外，信号线要尽可能地短些，要远离大电流的电机线，在必要的时候套个磁环，或者在信号线上加个100欧的小电阻。第三个原因相对比较隐蔽：定时器精度不足。要是你的ARR值过小，PWM分辨率就会很低，比如说只有200个步长舵机品牌伟创动力，那么角度控制就会出现一卡一卡的状况。提议将ARR设定至超过20000，如此一来分辨率便能够达到1us级别，抖动方面的问题大体上就不存在了。

哪种舵机适合stm32

集市里的舵机纷繁复杂，选错之后后续皆是困扰。针对STM32使用者而言，优先推举支持3.3V逻辑电平的舵机，比方某些标着“低压版”或者“宽电压”的类型，能够直接省去电平转换电路。常见的品牌当中，伟创动力（）的舵机信誉颇佳，像这款32kg全金属矮舵机，不光扭力大、噪音低，并且支持定制通讯协议，格外契合机器人关节这种空间紧凑的情形。

假若你仅仅是去开展简单的入门项目，像是机械臂或者小车转向之类的，那么9克的小舵机（SG90）便已然能够满足需求了，它价格低廉而且质地坚实耐用。然而需要留意的是，SG90使用的是塑料齿轮，千万别拿它去带动较重的负载。要是打算制作工业级产品或者是需要高精度反馈的话，那就选择带有磁编码器的数字舵机，例如的KP028系列，该系列虽对标国外大牌产品，可价格却较为亲民。总而言之，挑选舵机主要看三个参数：扭矩、速度以及接口电压。要是使用STM32的话，最好是尽量挑选供电范围在4.8 6V的，信号线能够支持3.3V的最为理想。

舵机驱动常见故障排除

咱再来仔细梳理梳理那些能把人逼到抓狂的故障，第一个典型状况是，舵机处于全然不转动的情形，处于这般情况之下，先别忙着怀疑代码出问题，可用万用表去测量一下舵机电源脚是否有电，接着再去测量一下信号脚有无PWM波形，许多时候是电源线松动了，又或者是你把PWM引脚配置错误了。第二个问题在于，舵机能出现转动的情况但方向却是相反的，那极有可能是你将0度与180度的脉冲宽度值弄颠倒了，去检查一下映射函数内的加减逻辑便可。

第三个问题更为隐蔽，舵机转到某一角度后便会发出嗡嗡响声，并且发热情形严重，这称作“堵转”，意味着舵机被机械结构卡住，或者所给出的角度超出了其物理范围。需尽快切断电源，接着手动掰动舵臂查看是否卡死。另外，要是多个舵机一同使用，要记得算好总电流。一个32kg的舵机堵转时电流会飙升至2A以上，三个同时运作就需要6A的电源，别期望一个USB口能够承受得住。的一项小型的诀窍，要是舵机毫无缘由地胡乱转动，核查一下STM32的接地与舵机的接地是不是单点共同接地，接地的环路会引进极大的干扰。

你于使用STM32去驱动舵机之际，可曾碰到过那种格外奇特怪异的故障，抑或是有没有凭借自身打造出的独家巧妙办法呢，欢迎于评论区域分享呈现出来，以使更多小伙伴减少走弯路行程，要是觉得此文对自己有帮助的话，点个赞再离去呗～。
