使用舵机之际，偶然会碰到舵机抖动的状况，还会碰到舵机无力的情形，也会碰到舵机不动作的状况，或者碰到舵机运行异常的状况，这极有可能是供电电压不足所造成的。简而言之，舵机所需的电压没“吃到预期量”，所需的电流也没“吃到预期量”，致使它无法正常开展工作。本文详尽阐释电压不足的常见缘由，详尽阐释电压不足的典型表现，并且提供经过验证的解决办法，助力您迅速探寻到问题所在并解决问题。
在舵机供电电压低于它正常工作电压范围的状况下，一般会出现下面这样一种或者多种现象：
常见事例呈现：有一位爱好者，其运用5V / 1A的USB电源，为两只标准舵机供应电力，处于空载的情形下，舵机运行正常，然而，当添加了一个小型机械臂负载之后，舵机开始出现抖动现象，甚至偶尔会失去控制，在更换成5V / 3A的稳压电源以后，问题即刻消失，这便是典型的供电电压（实际上是功率）不足的情况。
供应电力的电压处于不足的状态，其本质在于电源没办法在舵机有需求的时候保持额定电压。主要的原因被划分成了五类：
呈现的状况是，电源所标称的电压是正确的，比如像5V、6V、7.4V这样的数值，然而呢，只要舵机一开始启动，电压就会马上下跌。
原因是，舵机启动那个瞬间，以及堵转的时候，会吸取特别大的电流，这个电流能达到正常工作电流的二至三倍。要是电源最大输出电流，比舵机的峰值电流低，那么电压就会被拉低。
数据参考：有一只普通的9g微型舵机，其空载电流大概是100至200mA ， 当其处于堵转状况的时候 电能达到800mA至1A以上 ； 标准尺寸的舵机 像MG995这种 它的空载电流约为300至500mA ， 堵转时电流能够达到2至3A。 当多只舵机进行并联操作的时候 ， 总的需求会累加到一起。

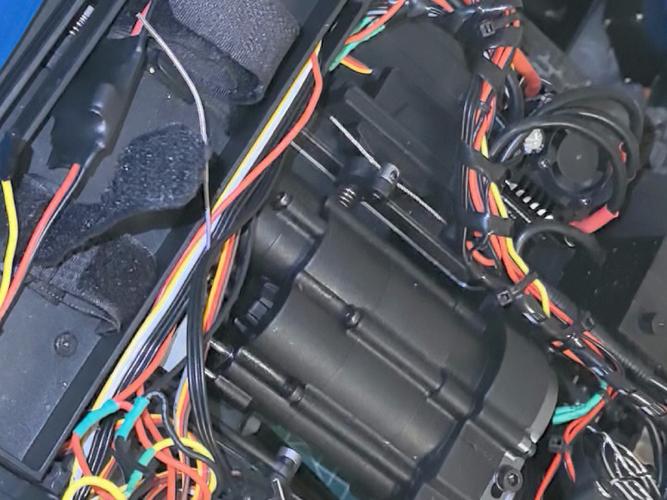

现象：电源输出电压正常，但舵机端实测电压明显偏低。
缘由是，导线自身存有电阻，电流通过之时会生成压降，也就是U等于IR，导线越长，导线越细，电流越大，那么压降就越发显著[句号。
常常会遇见的一种特定场景是，运用0.2平方毫米的杜邦线，也就是那种常见的排线，来连接处于距离1.5米之外的舵机伟创动力舵机，当出现大电流情况的时候，电压有可能会从5V下降到4V以下。
情况是这样的，当采用电池来供应电力的时候，一开始电池刚刚充满电量的时候显得很正常，然而在使用了一阵子时间之后，舵机就呈现出不对劲的状况；又或者在处于大电流的情形下，电压呈现快速且径直下降的态势。
一是，电池放电能力存在着限制，像镍氢电池，还有老旧锂电池，以及容量过小的电池组，在大电流状况下，其内阻致使出现显著压降。二是，特别是9V方形电池（6F22），几乎没办法去驱动任何中型以上的舵机。
存在这样一个案例，有一款机器人，它借助4节AA干电池来进行供电，此时电池的电压为6V，该机器人利用这6V电压给6个舵机供电，然而，当机器人一启动步行动作，它就会出现“瘫软”的状况。之后，将电池换成4节镍氢充电池，这4节镍氢充电池的电压同样是6V，不过其拥有更低的内阻，并且具备更强的瞬间放电能力，在更换电池后，机器人运行明显变得稳定了。
现象：单个舵机动作正常，但多个舵机同步动作时出问题。
道理在于所有的舵机同时间启动，致使峰值电流出现叠加的情况，比如说3个符合标准的舵机一块儿启动，每个的峰值电流是2A，而总的需求电流为6A伟创动力，要是电源的最大输出仅仅只有3A，那么电压肯定会迅速下降。
现象：动一动舵机线或插头，舵机状态随机变化。
原因在于，插头出现氧化情况，排针发生松动现象，且存在焊接虚接等状况，这些情况在接触点那儿形成了额外电阻，在大电流的状态下产生了压降，甚至还出现了电弧。
按照“最快解决问题”的顺序，提供以下可操作步骤：
去使用万用表，于舵机动作的这个时候，去测量舵机电源正负极的两端的电压，注意这里说的并非是电源输出端，哦。
较之舵机规格书中所列出的工作电压范围（常见的有，4.8V~6.0V、5~7.4V、6~8.4V、10~12V等等）进行对照考究，假若实际测量得出的电压比最低工作电压还要低，那就认定为不足。
算出总需求，对全部舵机堵转电流进行求和统计，然后将所得结果乘上一点五至两倍，以此当作安全余量。
可挑选稳压电源，像是开关电源适配器那种，或者大倍率锂电池。要留意，线性稳压电源，比如，没办法供应数安培电流，不适合用。
推荐配置示例（仅供参考，不涉及品牌）：
1~2只9g微型舵机：5V/2A电源
1只标准尺寸舵机：6V/3A电源
那种配备4至6只标准舵机的机器人，其所需电源为6V/10A及以上的电源，或者是2S锂电池（7.4V）再加上稳压模块。
尽量将电源模块靠近舵机安装，线长控制在30cm以内。
将AWG 20到24号的硅胶软线用来替换细杜邦线，对于大电流舵机，也就是扭矩大于15kg·cm的那种，建议采用AWG 18号或者更粗的线。
关键技巧是，于舵机电源正负极的两端，并联上一个大容量的电解电容，像470至2200μF的那种，且其电压耐压要高于电源电压。此电容能够储存电荷，在舵机出现瞬时大电流之际，可以提供缓冲，进而有效减少电压的跌落。
要防止借助控制板为舵机供应电力：多数单片机开发板，像这类，其5V输出电流的极限仅仅是500至800mA。采用“共地不共电”的方式：舵机的电源直接从独立电源获取，信号线连接至控制板，电源的负极与信号的负极共同接地。
分区供电：如果舵机数量多，将它们分成两组，每组独立电源。
进行编程之际，要防止诸多具备较大扭矩的舵机一块儿启动，能够使动作时间错开，按照间隔10至50毫秒的顺序逐个启动。
使用舵机速度控制（缓慢转动代替急转），可显著降低峰值电流。
按照以下清单进行系统设计，可以从根本上避免电压不足问题：
1. 处于选型阶段时，去查阅舵机的数据手册，把工作电压范围记录下来，将空载电流也记录下来，还得把堵转电流记录下来。
2. 关于电源的选型，其要求为，电源的额定电流要大于或等于，所有舵机堵转电流的总和，再乘以1.5 ，宁可出现大马拉小车的情况。
3. 铺设线路的规则是，用于舵机连接的电源线长度要小于五十厘米，线的直径规格为AWG22或者比AWG22更粗。要是一定需要长距离布线，那就采用独立的、能够承载大电流的总线。
4. 增加电容，于主电源输出之处，以及每个舵机临近的地方，并联电容，此电容需在1000μF以上，适用于低压的场合。
5. 测试、验证，使用示波器，或者使用万用表，去观测舵机工作之时的最低电压，要确保此电压始终高于最低工作电压，且高出最低工作电压10%以上。
6. 可供选的另外一种方案是：针对那种对各项要求都特别高的系统，要去选择“高压舵机”，也就是那种采用8.4V到12V进行供电的，在同样功率的情況下，它所产生的电流会更小，而且电压降所带来的影响也会更低。
核心观点再次强调：舵机供电电压不够的根本缘由是电源给出的功率小于舵机瞬间所需功率，呈现出抖动、没力气、不运转的状况。解决办法清晰表明：计算总的电流需要量，选择充足电量的电源，把连线缩短并加粗，并联电容，在必要的时候分时段启动。
依照上述步骤去排查以及处理，超过99%的、被称作“电压不足”的问题，都能够在时段30分钟之内被解决掉。 请即刻运用万用表去测量舵机动作之时的实际电压，这属于定位问题的、最为关键的首个行动。
