舵机控制信号的类型，简而言之，乃是“控制舵机转动至指定角度的指令格式”。最为常见的控制信号是PWM（脉冲宽度调制）信号，此信号亦被称作标准模拟信号；除此之外，还有串口信号（UART）、总线信号（诸如RS 485、CAN）等，它们各自对应不同类型舵机的控制方式。对信号类型予以理解，这是正确连接以及编程舵机的首要步骤，要是选错信号，舵机就有可能出现不转动的情况，或者产生抖动现象，甚至会被烧毁。

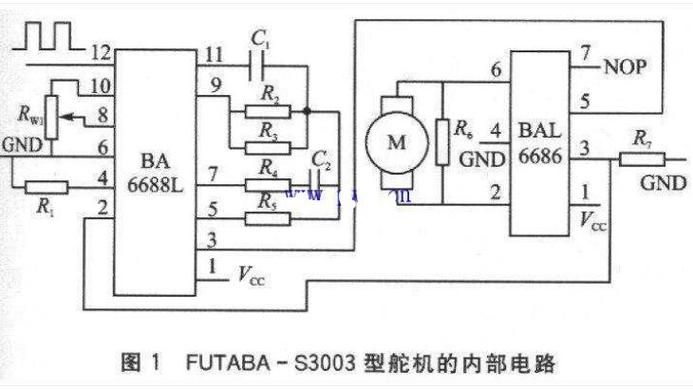

不管是何种信号，其核心在于，朝着舵机内部的控制电路，发送“目标位置”这个信息。舵机自身带有电机，还有减速齿轮以及位置反馈电位器，控制电路依照所接收到的信号脉冲宽度，或者数据帧，来驱动电机，转向指定的角度。
一种名为模拟舵机的装置，它要借助持续不间断的PWM信号，以此来维持自身的位置状态，一旦停止发出信号，那么这模拟舵机就会丧失保持扭矩的能力。
数字舵机，其内部存在微处理器，该微处理器能够以更高的频率去处理PWM信号，进而使得响应变得更快，并且定位更加精准。
使用目前超九成标准舵机的控制方式是PWM信号，它还是初学者最先接触的那种类型。
周期：通常为20ms（50Hz）
高电平脉冲宽度，在0.5毫秒至2.5毫秒这个范围，对应着舵机转动角度范围，常见的是0度至180度，或者是负90度至正90度。
棕/黑线：GND（地）
红线：VCC（电源，通常4.8V~7.4V）
橙/黄线：信号线（PWM输入）
机器人爱好人员之中的小张，在组装机械臂期间，凭借输出PWM信号来对6个舵机实施控制；他察觉到舵机出现剧烈抖动的状况，经过排查之后发现，之所以如此是因为控制周期不稳定，PWM信号周期得严格维持在20ms，并且脉冲宽度波动不能超出±10μs的范围；在改用定时器中断生成稳定信号以后，舵机动作变得平滑。
要点在于，PWM信号的周期稳定性，会对舵机动作的平顺性产生影响，脉冲宽度精度，同样会对舵机动作的平顺性产生影响。
好些数字舵机，或者说机器人专用舵机，运用UART（串口）通信方式，借助发送HEX指令帧得以实施控制。
帧头（如0x55 0x55）
舵机ID（1~254，用于多机串行连接）
指令类型（位置、速度、扭矩开关）
数据位（目标角度对应的数值）
校验位
单根信号线可串联控制上百个舵机（每个舵机独立ID）
可回读状态：当前位置、温度、电压等
信号抗干扰能力强
VCC、GND、TX/RX（交叉连接）
示例情况为，在某教育机器人套件里头，使用者借助串口去发送指令55 55 01 03 01 2C 70（此指令意味着ID等于1的舵机转动抵达512的位置），存在多个舵机共同使用同一根线路的状况，并不需要如同PWM那样为每一个舵机去分配单独的引脚。
一种被称作RS 485的，还有CAN总线这类的，属于差分信号类型，它们常常出现在工业机械臂那里，大型无人机云台之中，人形机器人上面。
长距离传输：RS485可达1200米
高抗干扰：差分信号抑制共模噪声
高网络容量：CAN总线支持高实时性多节点通信
人形机器人全身几十个关节舵机通过CAN总线串联
用于水下机器人（即具备IP67防水级别之舵机）所采用的RS485信号，其线缆在长达数十米的状况之下依旧保持稳定。
核心观点重复：舵机响应精度以及系统架构会被舵机控制信号类型直接影响，PWM是入门以及通用的首选，在多点控制、状态反馈场景里，串口和总线信号无法被替代。
行动建议：
1. 新人起始的首要步骤为，运用标准的PWM信号去操控一个呈180°的舵机，借助示波器或者逻辑分析仪来证实脉冲宽度与角度之间相对应的关系伟创动力，搭配视频讲解的辅助，观察时序波形会更有益于理解。
2. 当进行多舵机项目时，若舵机数量超出5个，那么优先去考虑串口舵机或者总线舵机，这样做是为了防止出现控制器引脚不够以及电源受到干扰的情况。
3. 依据视频展开学习，查找“舵机PWM信号时序演示”伟创动力舵机，或者查找“串口舵机指令配置教程”，凭借此来直观地观察在示波器之上不同信号类型所存在的差异。
